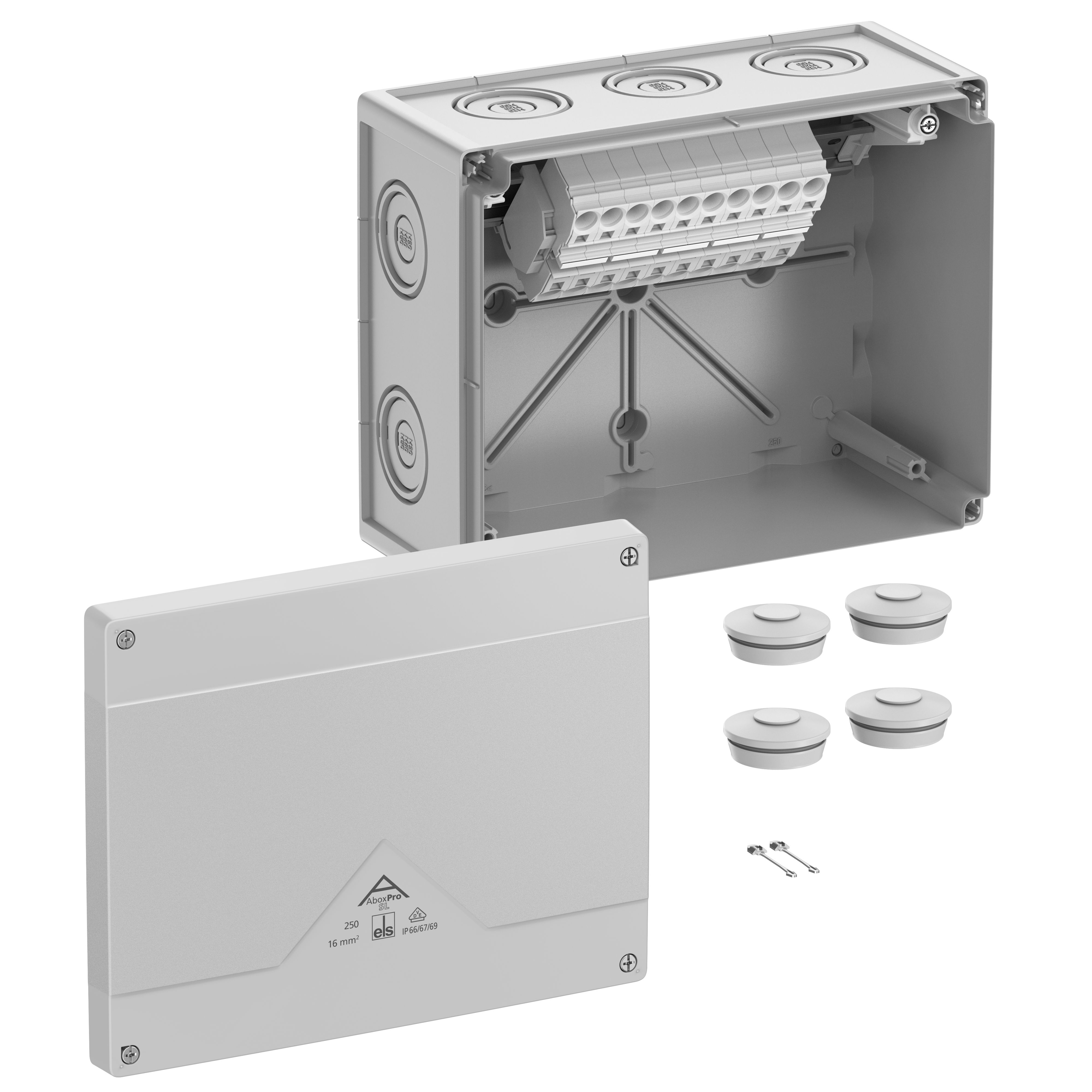

Spelsberg 41644001 Abzweigkasten, Schutzart IP66/IP67/IP69, max. 16mm², Schlagfestigkeit IK09, Schutzklasse II, Ui 690V AC, Ui 690V DC, DLG, DNV, VDE, halogenfrei
Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16mm²,
Ui=690 V AC,
DLG (Ammoniakbeständigkeit),
DNV (Klasse: Schiffe & Offshore-Anlagen),
Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich),
innenliegende Befestigungsstellen,
mit schraubenlosen Klemmen für Installationen im industriellen Umfeld und ungeschütztem Außenbereich,
In=76 A,
mit hochliegender, schraubenloser Klemme Wago 2016-1201, 5-polig,
max. Nennquerschnitt 16mm²,
klemmbare Querschnitte pro Pol: 4 x 0,5 bis 16mm², starr Cu, 4 x 0,5 bis 25mm² flexibel Cu
Abmessungen:
252 x 202 x 120mm
Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm, Deckelverliersicherung
Spezifikationen
Ausführung: Verbindungskasten
Max. Leiterquerschnitt: 16mm²
Bestückung: Steckklemme
Form: quadratisch
Montageart: Wand-/Deckenmontage
Einführung von hinten: ja
Länge: 202mm
Breite: 252mm
Tiefe: 120mm
Anzahl der Einführungen: 14
Art der Gehäusedurchführung: Vorprägung
Werkstoff: Kunststoff
Halogenfrei: ja
Oberflächenschutz: unbehandelt
Farbe: grau
Schutzart (IP): IP66/IP67/IP69
Schutzart (NEMA): sonstige
Ausführung Deckel: ohne
Deckelbefestigung: geschraubt
Plombierbar: ja
Bemessungsisolationsspannung Ui: 690V
Funktionserhalt: ohne
Witterungsbeständig: ja
Einsatztemperatur: -35 bis 80°C
Für Ex-Zone Gas: ohne
Für Ex-Zone Staub: ohne
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Abzweigkasten, mit Schutzart IP66/IP67/IP69, Nennquerschnitt 16mm²,
Ui=690 V AC,
DLG (Ammoniakbeständigkeit),
DNV (Klasse: Schiffe & Offshore-Anlagen),
Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich),
innenliegende Befestigungsstellen,
mit schraubenlosen Klemmen für Installationen im industriellen Umfeld und ungeschütztem Außenbereich,
In=76 A,
mit hochliegender, schraubenloser Klemme Wago 2016-1201, 5-polig,
max. Nennquerschnitt 16mm²,
klemmbare Querschnitte pro Pol: 4 x 0,5 bis 16mm², starr Cu, 4 x 0,5 bis 25mm² flexibel Cu
Abmessungen:
252 x 202 x 120mm
Beigefügtes Zubehör:
4 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm, Deckelverliersicherung
Spezifikationen
Ausführung: Verbindungskasten
Max. Leiterquerschnitt: 16mm²
Bestückung: Steckklemme
Form: quadratisch
Montageart: Wand-/Deckenmontage
Einführung von hinten: ja
Länge: 202mm
Breite: 252mm
Tiefe: 120mm
Anzahl der Einführungen: 14
Art der Gehäusedurchführung: Vorprägung
Werkstoff: Kunststoff
Halogenfrei: ja
Oberflächenschutz: unbehandelt
Farbe: grau
Schutzart (IP): IP66/IP67/IP69
Schutzart (NEMA): sonstige
Ausführung Deckel: ohne
Deckelbefestigung: geschraubt
Plombierbar: ja
Bemessungsisolationsspannung Ui: 690V
Funktionserhalt: ohne
Witterungsbeständig: ja
Einsatztemperatur: -35 bis 80°C
Für Ex-Zone Gas: ohne
Für Ex-Zone Staub: ohne
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Dose, Gehäuse für Montage auf der Wand/Decke
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Günther Spelsberg GmbH + Co. KG
Im Gewerbepark 1
58579 Schalksmühle
Deutschland
info@spelsberg.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
