Dehn + Söhne 620902 Tiefenerder Typ AZ V4A
Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.
Merkmale:
- Keine Querschnittsverdickung an der Kupplungsstelle
- Selbstschließende Kupplung
- Korrosionsbeständigkeit
- Vereinfachte Lagerhaltung und Transportmöglichkeit
- Je nach örtlichen Bodenverhältnissen universell anwendbar
- Konstante Widerstandswerte
- Einfache Einbringung mit Vibrationshammer
Spezifikationen:
Bauteilschutz Dt.Pat. Nr. P 32 22 201.7
Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Stablänge (l1) 1500 mm
Durchmesser Ø (d1) 20 mm
Zapfendurchmesser 10 / 13 mm
Zugfestigkeit 500-730 N/mm2
Spezifischer Leitwert ≥ 1,25 m / Ohm mm2
Spezifischer Widerstand ≤ 0,8 Ohm mm2 / m
Kurzschlussstrom (50 Hz) (1 s; ≤
300 °C) 4,2 kA
Normenbezug DIN EN 62561-2

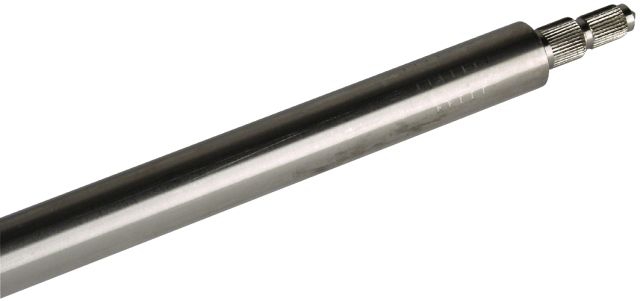

Mit abgesetztem Rändelzapfen
Tiefenerder bestehen üblicherweise aus zusammensetzbaren Einzelstäben mit einer Länge von 1,5 m. Bei den Tiefenerdern von DEHN besteht die Verbindung aus einer selbstschließenden Kupplung mit Bohrung und Zapfen.
Diese Konstruktion hat den Vorteil, dass während des Eintreibvorgangs die Kupplung selbst schließt und dabei eine mechanisch hochfeste und elektrisch sichere Verbindung hergestellt wird. Weitere Arbeitsgänge, wie z. B. Schrauben, sind hier nicht erforderlich.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Staberder/Tiefenerder
