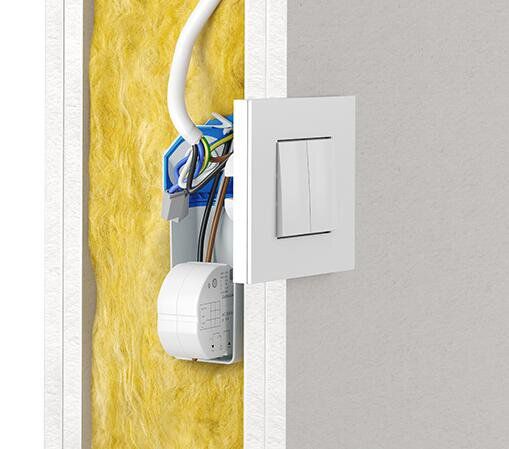

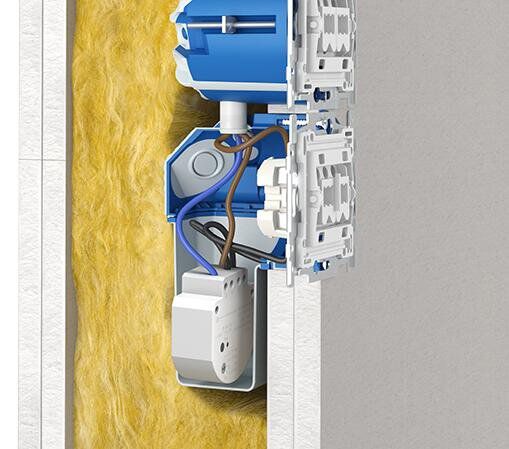

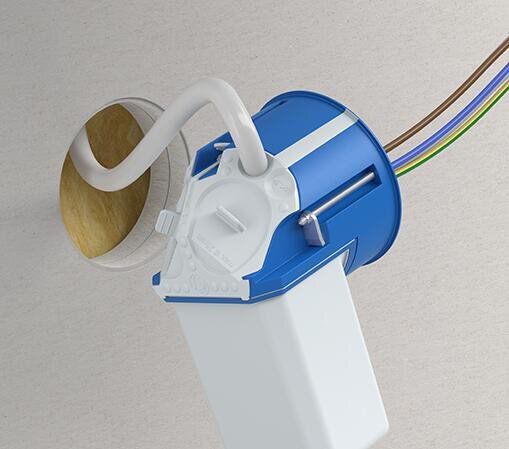

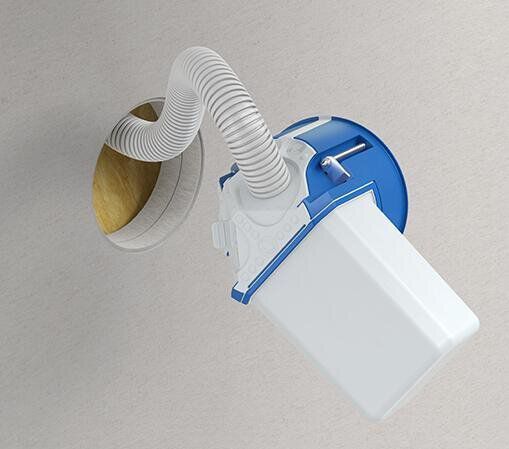

Kaiser 9068-94 Schallschutz Electronic-Dose, 75 mm tief

Produktinformationen "Kaiser 9068-94 Schallschutz Electronic-Dose, 75 mm tief"

Spezifikationen

- luftdichte Ausführung

- für Beplankungen die keinen Randversenk ermöglichen

- Leitungseinführung bis max. Ø 10,5 mm durch Universal-Öffnungsschneider 1085-80 herstellbar

- bei Kombinationen Einsatz der Verbindungsstutzen nur bei Dosen gleicher Bauhöhe

- mit Halterand

- vollisolierte luftdichte Durchverdrahtung bei Kombinationen von Geräte-Verbindungsdosen durch Verbindungsstutzen

- integrierte Zugentlastung der NYM-Leitungen nach DIN VDE 0606/DIN 49073, Selbsthemmung der Rohre

- absolut dichte Einführungen für NYM- und Kleinspannungsleitungen sowie DIN EN Rohre bis max. 25 mm Durchmesser durch Universal-Öffnungsschneider

Spezifikationen

Geräteschrauben +/-: 2

Rohreinführungen bis M25: 2

Leitungseinführungen 3 x 2,5 mm² bzw. 5 x 1,5 mm²: 2

Leitungseinführungen 3 x 1,5 mm²: 2

Luftdicht: Ja

für Schallschutzwände bis: 68 dB

Halogenfrei: Ja

Schutzart: IP3X

Dimensionen

Länge: 122mm

Breite: 71mm

Tiefe: 75mm

Fräsloch Ø 68mm

für Plattenstärke 7 - 30mm

Geräteschrauben-Abstand 60mm

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
