Walther WA0031B Anschlussschrank 173kVA Vattenfall

Anschlussschrank Vattenfall 173kVA mit Wandlermessung und einem NH-Abgang

nach IEC61439-4

und DIN/VDE 43868/1

zugelassen für die Versorgungsbereiche der

VDEW-Landesgruppe Berlin-Brandenburg

Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech

mit schwermetallfreier Kunststoff-Lackierung

Farbe: RAL 2004 -reinorange-

mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde

mit Kranösen

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel

Einbauten im Isolierstoffgehäuse

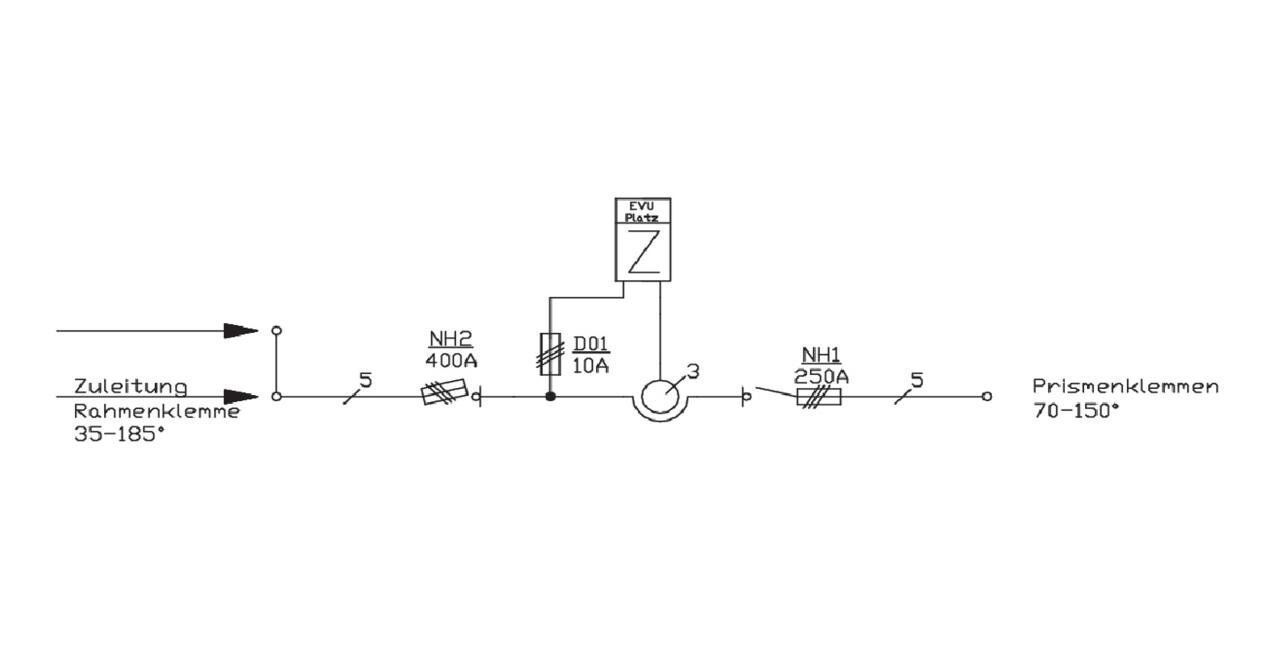

Anschluss:

1 NH2-Sicherungslasttrennschalter 400A mit Rahmenklemmen K2-30/HR 35-185mm²

Messung:

1 Spannungspfadsicherung 3P 10A Sicherungssockel D01

1 DS-Zählerplatz ohne Zähler nach DIN 43870/2

1 Wandleraufnahmevorrichtung für 3 Stromwandler (Vattenfall)

1 Zählerprüfklemme nach Vattenfall-Vorgabe

Abgang / Absicherung:

1 NH1-Lasttrennschalter mit Sicherungen 250A mit Prismenklemmen P1 70-150mm²

Spezifikationen

Ausführung: Anschlussschrank

Bemessungsstrom: 250 A

Anschlussleistung: 173 kVA

Anzahl der Zählerfelder: 1

Hauptschalter: NH1

Anzahl der Pole Hauptschalter: 3

Hauptschalter-Bemessungsstrom: 250 A

Schutzart (IP): IP44

Bemessungsspannung: 400 V

Höhe: 1840 mm

Breite: 720 mm

Tiefe: 390 mm

Werkstoff des Gehäuses: Stahlblech
