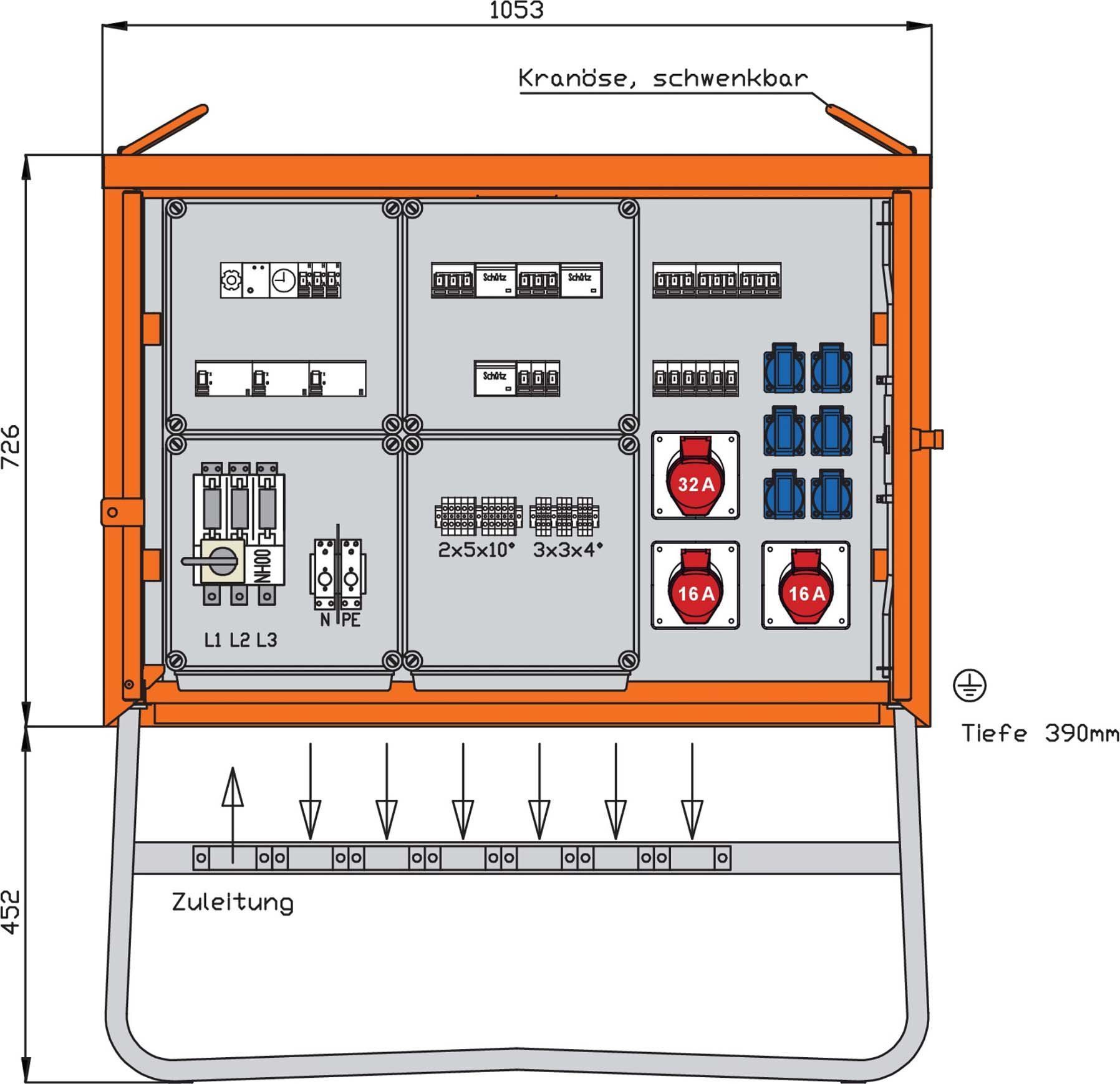

Walther WV0263BER1 Beleuchtungsverteiler 44kVA

Beleuchtungsverteiler 44kVA mit RCD Typ B und 2 RCDs Typ A, digitale Zeitschaltuhr, 3 H-O-A-Schalter, 14 LS, 3 CEE-Abgänge 16-32A und 6 Schutzkontaktsteckdosen

WALTHER Beleuchtungsverteilerschrank Anschlussleistung: 44kVA nach IEC61439-4 Gehäuse (H28BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse

Anschluss:

1 NH00-Lasttrennschalter mit Sicherungen 63A mit Bügelklemmen 10-50mm²

Abgang / Absicherung:

1 RCD-Schutzschalter 4P 63A/30mA -B-

1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-

2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-

1 RCD-Schutzschalter 4P 40A/30mA -A-

6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

1 RCD-Schutzschalter 4P 63A/30mA -A-

1 Sicherungselement 1P 6A D01 -als Steuersicherung-

1 Dämmerungsschalter mit sep. Lichtfänger

1 digitale Zeitschaltuhr 2 H-O-A-Schalter 2 Schütze 3P 20A

2 Leitungsschutzschalter (MCB) 3P 16A -C- mit je 1 Abgangsklemme 5 x 10mm²

1 H-O-A-Schalter 1 Schütz 3P 20A

3 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4mm²

Technische Daten

Anzahl der Pole Hauptschalter: 3

Werkstoff des Gehäuses: Stahlblech

Tiefe: 390 mm

Breite: 1053 mm

Höhe: 1178 mm

Bemessungsspannung: 230/400 V

Schutzart (IP): IP44

Anzahl der Fehlerstrom-Schutzschalter 30 mA: 3

Hauptschalter-Bemessungsstrom: 63 A

Ausführung: Verteilerschrank

Hauptschalter: NH00

Anzahl der Leitungsschutzschalter: 14

Anzahl der Schutzkontakt-Steckdosen: 6

Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: 1

Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: 2

Anschlussleistung: 44 kVA

Bemessungsstrom: 63 A
