Walther WV0273BER1 Beleuchtungsverteiler 111kVA

Beleuchtungsverteiler 111kVA mit 2 RCDs Typ B und 2 RCDs Typ A, digitale Zeitschaltuhr, 3 H-O-A-Schalter, 17 LS,

6 CEE-Abgänge 16-63A und 6 Schutzkontaktsteckdosen

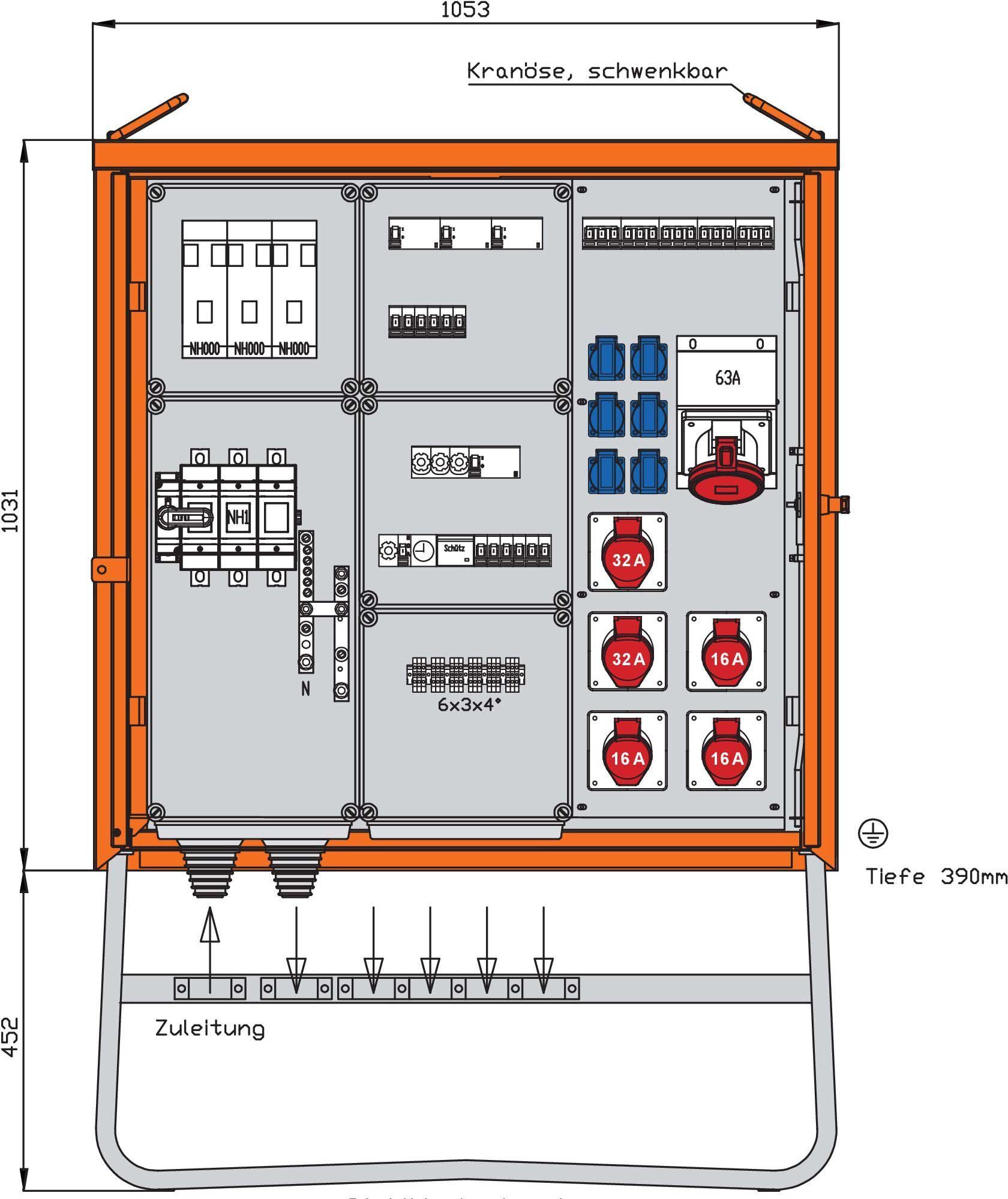

WALTHER Beleuchtungsverteilerschrank Anschlussleistung: 111kVA nach IEC61439-4 Gehäuse (H29BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse

Anschluss:

1 NH1-Lasttrennschalter mit Sicherungen 160A mit Bolzenanschluss M10

Abgang / Absicherung:

1 RCD-Schutzschalter 4P 63A/300mA -B- mit NH000-Sicherungslasttrennschalter 63A

1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-

1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A

2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-

3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-

1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 35A

6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

1 Lasttrennschalter mit Sicherungen 3P 35A D02 1 RCD-Schutzschalter 4P 40A/30mA

1 Sicherungselement 1P 6A D01 -als Steuersicherung-

1 digitale Zeitschaltuhr

1 H-O-A-Schalter 1 Schütz 3P 40A

6 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4mm²

Technische Daten

Anzahl der Pole Hauptschalter:3

Werkstoff des Gehäuses:Stahlblech

Tiefe:390 mm

Breite:1053 mm

Höhe:1483 mm

Bemessungsspannung:230/400 V

Schutzart (IP):IP44

Anzahl der Fehlerstrom-Schutzschalter 30 mA:4

Hauptschalter-Bemessungsstrom:160 A

Ausführung:Verteilerschrank

Hauptschalter:NH1

Anzahl der Leitungsschutzschalter:17

Anzahl der Schutzkontakt-Steckdosen:6

Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig:1

Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig:2

Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig:3

Anschlussleistung:111 kVA

Bemessungsstrom:160 A
