Walther WV0283BER1 Beleuchtungsverteiler 138kVA

Beleuchtungsverteiler 138kVA mit RCD Typ A, digitale Zeitschaltuhr, H-O-A-Schalter und 6 LS

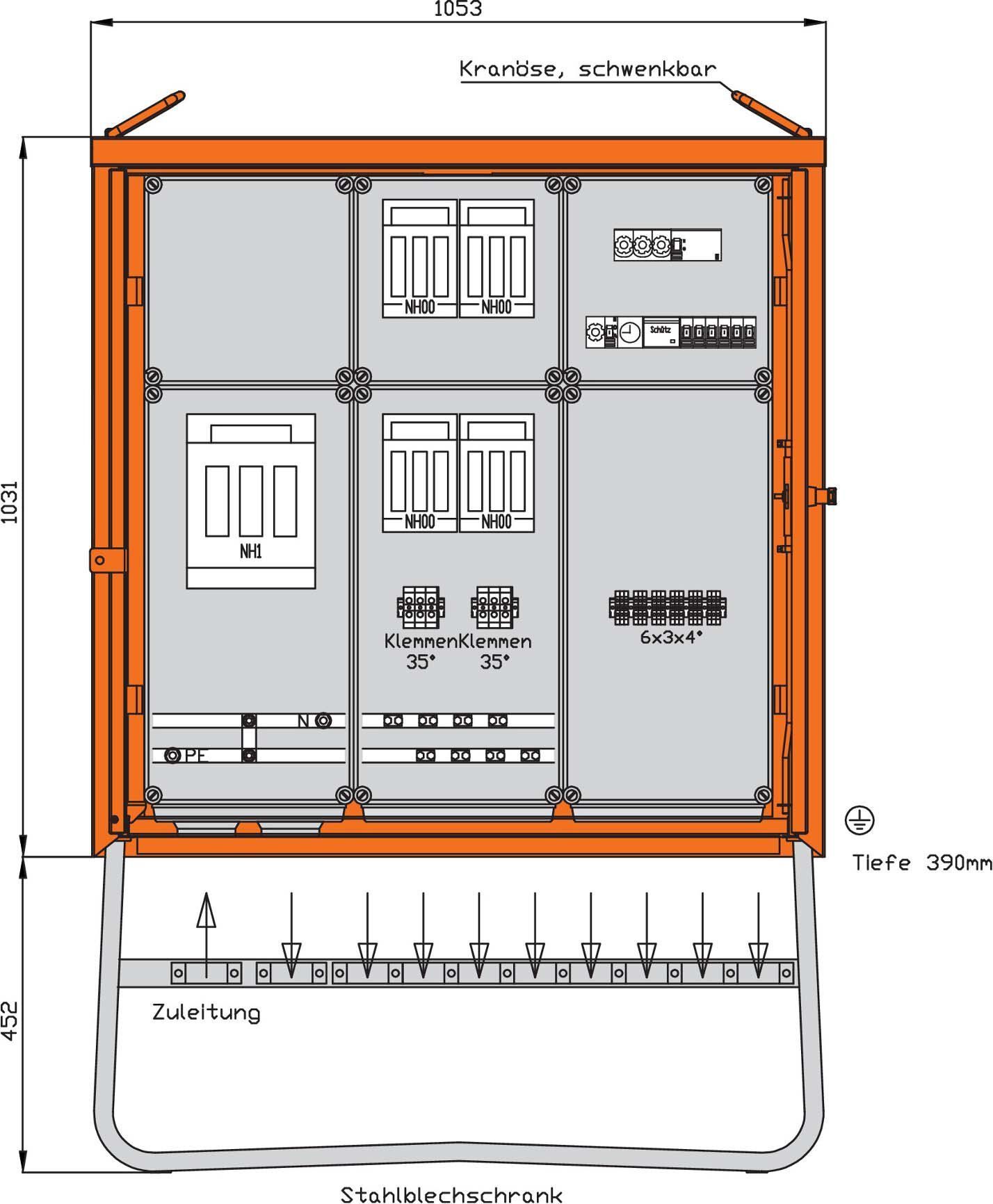

WALTHER Beleuchtungsverteilerschrank Anschlussleistung: 138kVA nach IEC61439-4 Gehäuse (H29BE) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse

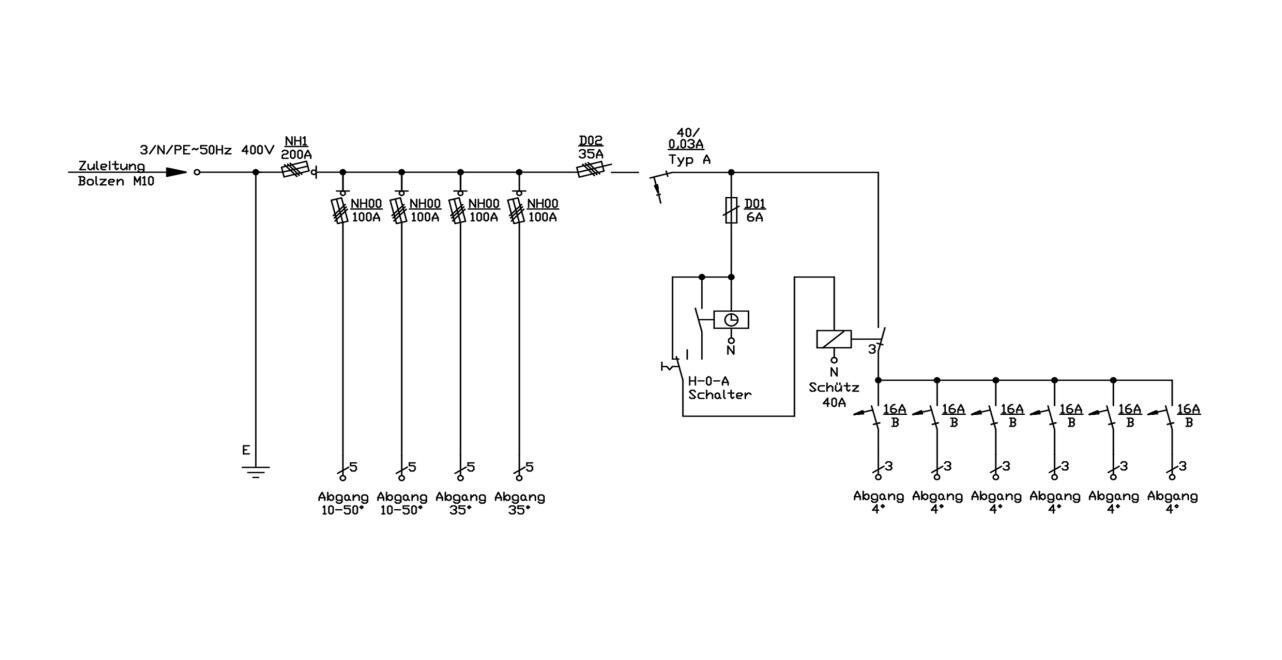

Anschluss:

1 NH1-Sicherungslasttrennschalter 200A mit Bolzenanschluss M10

Abgang / Absicherung:

2 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50mm²

2 NH00-Sicherungslasttrennschalter 100A mit je 1 Abgangsklemme 5 x 35mm²

1 Lasttrennschalter mit Sicherungen 3P 35A D02

1 RCD-Schutzschalter 4P 40A/30mA

1 Sicherungselement 1P 6A D01 -als Steuersicherung-

1 digitale Zeitschaltuhr

1 H-O-A-Schalter 1 Schütz 3P 40A

6 Leitungsschutzschalter (MCB) 1P 16A -B- mit je 1 Abgangsklemme 3 x 4mm²

Spezifikationen

Ausführung: Verteilerschrank

Bemessungsstrom: 200 A

Anschlussleistung: 138 kVA

Anzahl der Leitungsschutzschalter: 6

Hauptschalter: NH1

Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1

Schutzart (IP): IP44

Bemessungsspannung: 230/400 V

Höhe: 1483 mm

Breite: 1053 mm

Tiefe: 390 mm

Werkstoff des Gehäuses: Stahlblech
