Walther WV0079R1 Gruppenverteiler 246kVA

Gruppenverteiler 246kVA mit 2 RCDs Typ B und RCD Typ A, 10 LS, 5 CEE-Abgang 16-63A und

6 Schutzkontaktsteckdosen

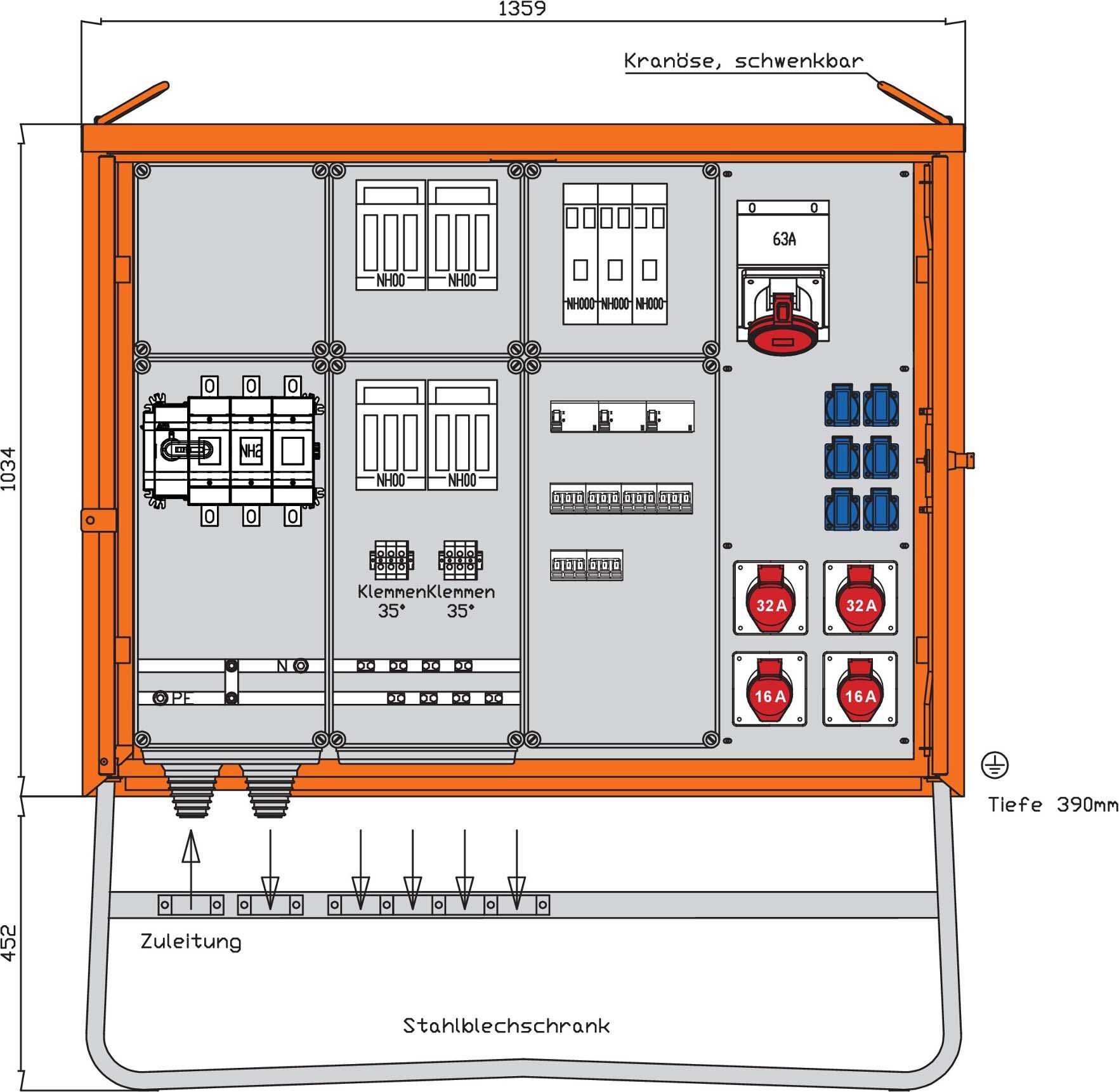

Gruppenverteilerschrank Anschlussleistung: 246kVA nach IEC61439-4 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Kranösen mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse

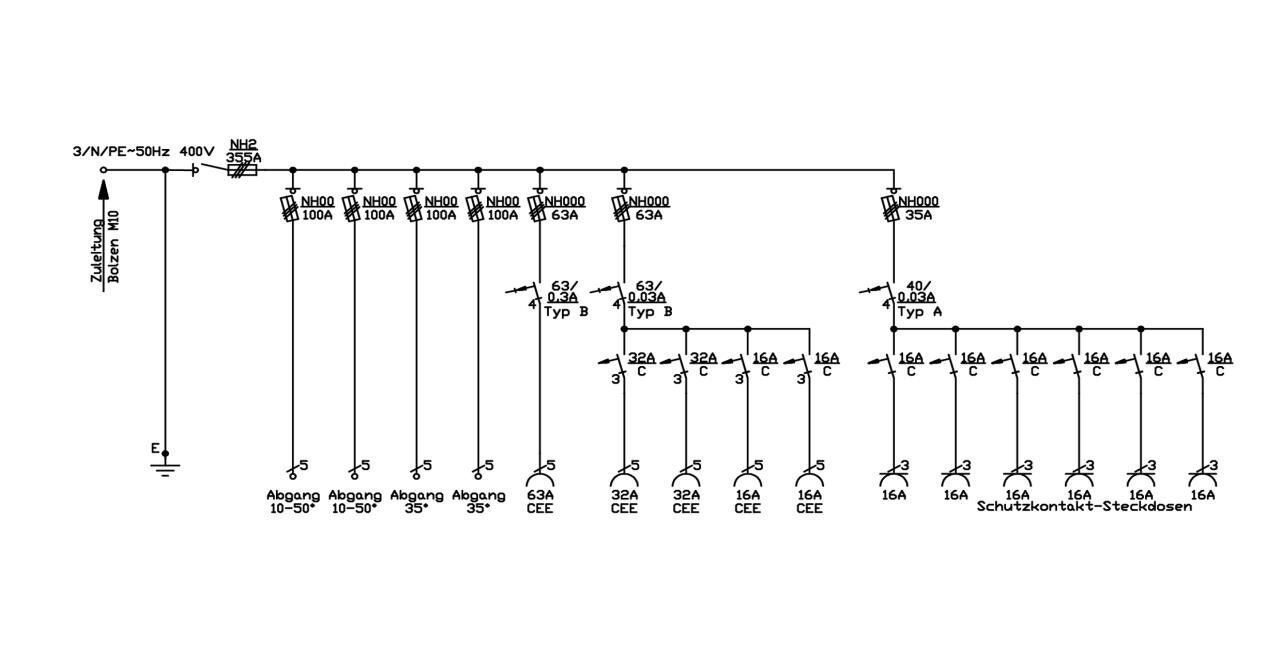

Anschluss:

1 NH2-Lasttrennschalter mit Sicherungen 355A mit Bolzenanschluss M10

Abgang / Absicherung:

2 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50mm²

2 NH00-Sicherungslasttrennschalter 100A mit je 1 Reihenklemme bis 35mm²

1 RCD-Schutzschalter 4-pol. 63 A/300 mA -B- mit NH000-Sicherungslasttrennschalter 63A

1 CEE-Steckdose 5/63 A 400 V/6 h ohne Vorsicherung -direkt ab RCD-

1 RCD-Schutzschalter 4-pol. 63 A/30 mA -B- mit NH000-Sicherungslasttrennschalter 63A

2 CEE-Steckdosen 5/32 A 400 V/6 h mit je 1 Leitungsschutzschalter (MCB) 3/32A -C-

2 CEE-Steckdosen 5/16 A 400 V/6 h mit je 1 Leitungsschutzschalter (MCB) 3/16A -C-

1 RCD-Schutzschalter 4-pol. 40 A/30 mA -A- mit NH000-Sicherungslasttrennschalter 35A

6 Schutzkontaktsteckdosen 2/16 A 230 V mit je 1 Leitungsschutzschalter (MCB) 1/16 A -C-

Technische Daten

Hauptschalter: NH2

Werkstoff des Gehäuses: Stahlblech

Tiefe: 390 mm

Breite: 1359 mm

Höhe: 1486 mm

Bemessungsspannung: 230/400 V

Schutzart (IP): IP44

Anzahl der Fehlerstrom-Schutzschalter 300 mA: 1

Anzahl der Fehlerstrom-Schutzschalter 30 mA: 2

Ausführung: Verteilerschrank

Anzahl der Leitungsschutzschalter: 10

Anzahl der Schutzkontakt-Steckdosen: 6

Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig: 1

Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: 2

Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: 2

Anschlussleistung: 246 kVA

Bemessungsstrom: 355 A
