Walther WV0270R1 Verteilerschrank 22kVA

Verteilerschrank 22kVA mit RCD Typ B, 5 LS, 3 CEE-Abgänge 16-32A und 3 Schutzkontaktsteckdosen

WALTHER Verteilerschrank Anschlussleistung: 22kVA nach IEC61439-4 Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse

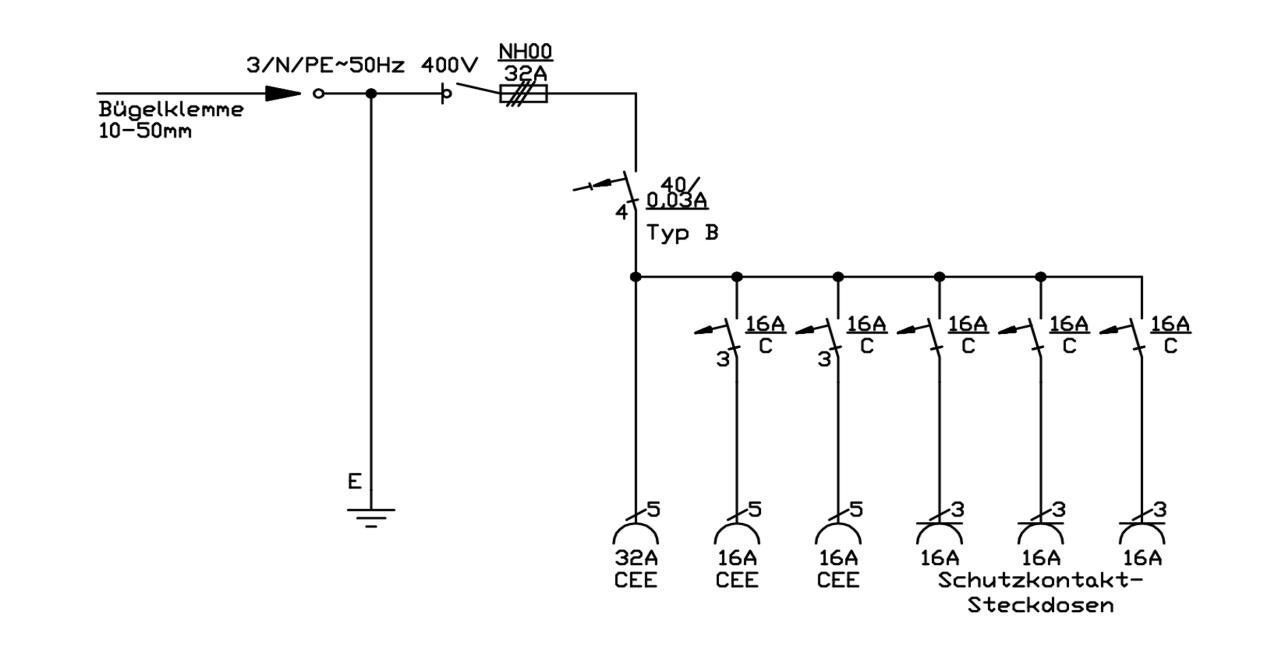

Anschluss:

1 NH00-Lasttrennschalter mit Sicherungen 32A mit Bügelklemmen 10-50mm²

Abgang / Absicherung:

1 RCD-Schutzschalter 4P 40A/30mA -B-

1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-

2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-

3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Technische Daten

Anzahl der Pole Hauptschalter: 3

Werkstoff des Gehäuses: Stahlblech

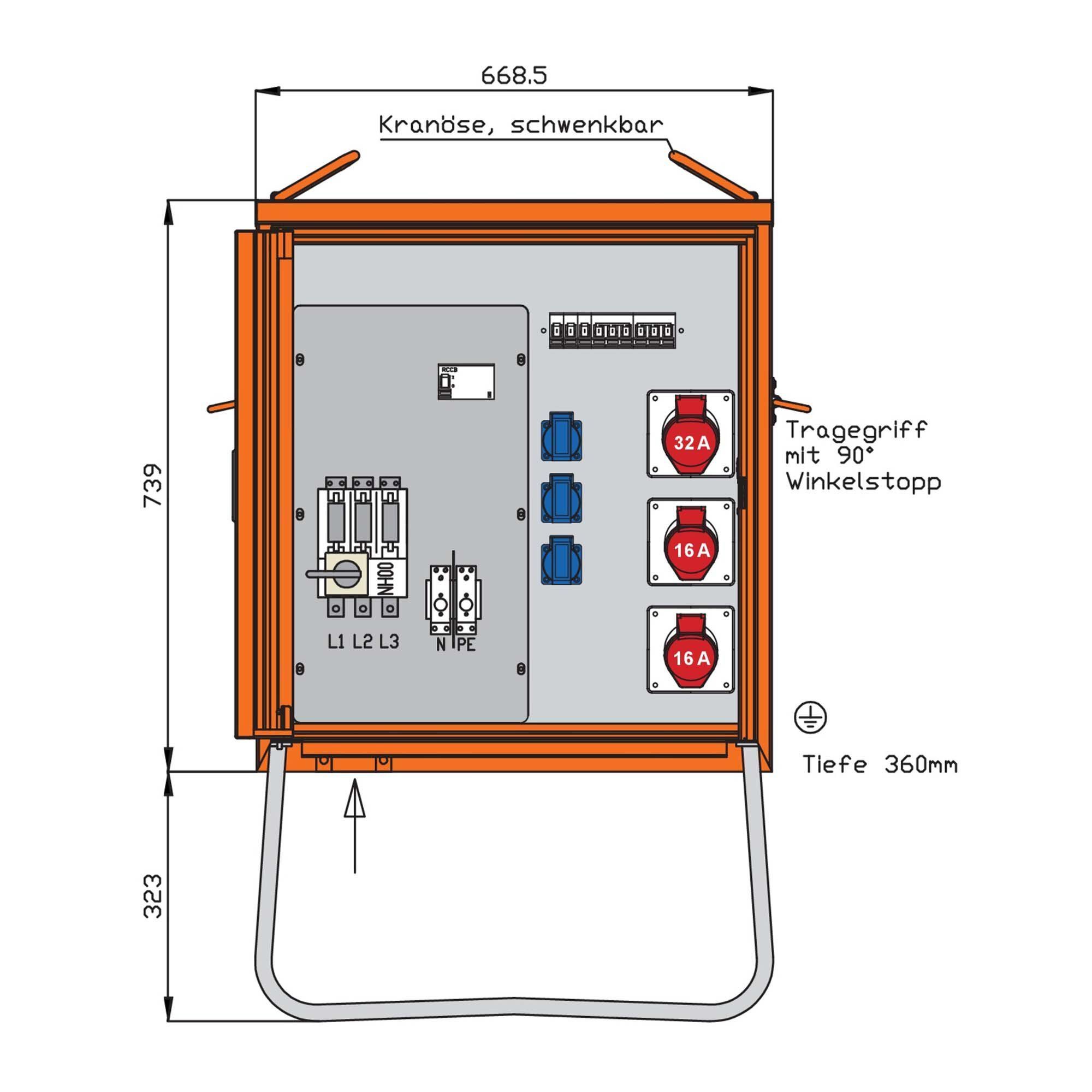

Tiefe: 360 mm

Breite: 669 mm

Höhe: 1062 mm

Bemessungsspannung: 230/400 V

Schutzart (IP): IP44

Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1

Hauptschalter-Bemessungsstrom: 32 A

Ausführung: Verteilerschrank

Hauptschalter: NH00

Anzahl der Leitungsschutzschalter: 5

Anzahl der Schutzkontakt-Steckdosen: 3

Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: 1

Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: 2

Anschlussleistung: 22 kVA

Bemessungsstrom: 32 A
