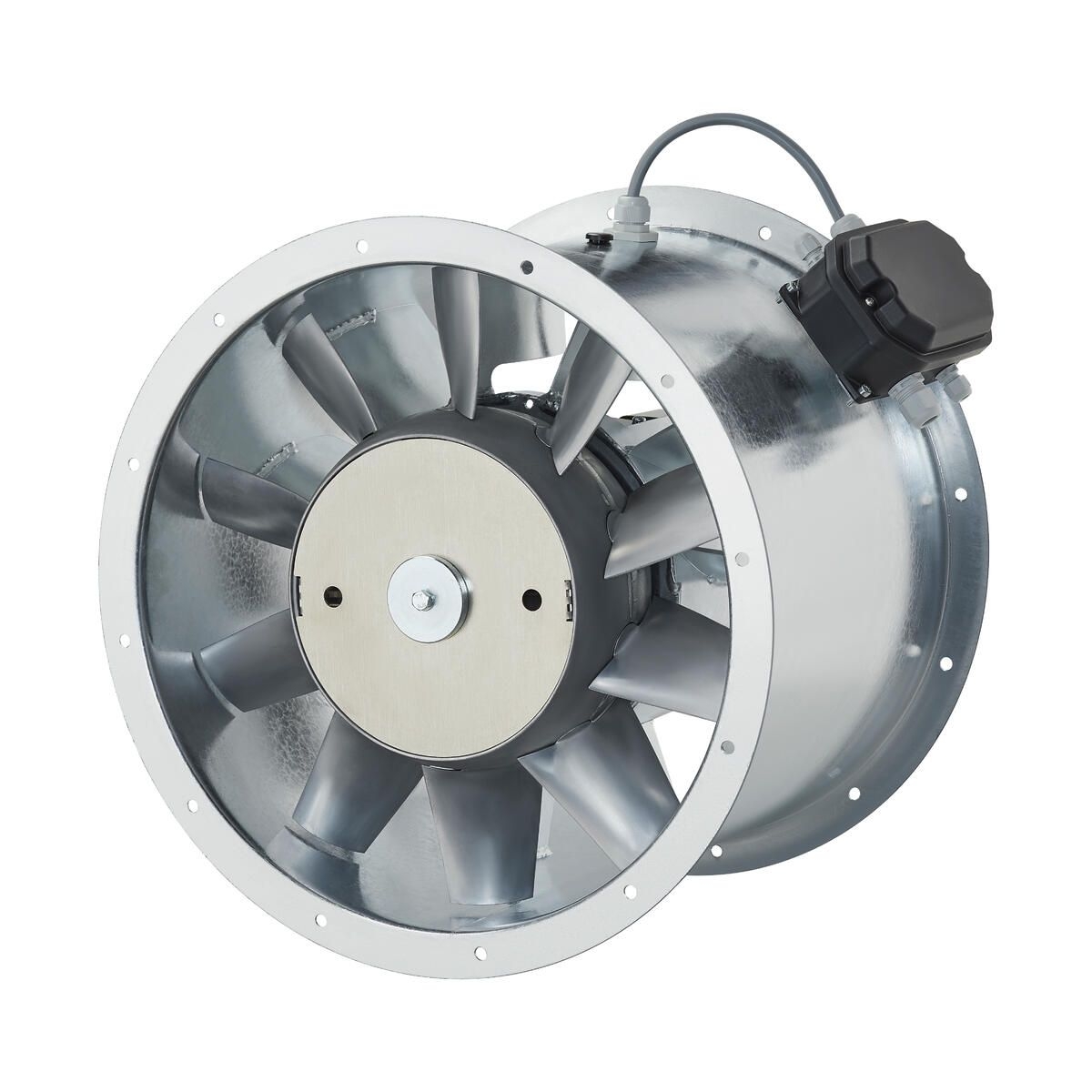

Helios 03108 AMD-450/2-4-KW Axial-Mitteldruckventilator, 3 PH, 400V, 50Hz, 4000W

Ventilator mit Direktantrieb, bei dem die Luftströmung vom Laufrad über den Motor drückend erfolgt. Er ist für horizontale und vertikale Einbausituationen geeignet. Die Aufstellung unter normalen Witterungsbedingungen ist möglich, wobei der Ventilator mit einem bauseitigen Schutz gegen Witterungseinflüsse im Freien betrieben werden kann. Es ist sicherzustellen, dass kein Niederschlagswasser eindringt.

Das Gehäuse besteht aus zylindrischem Stahlblech mit beidseitig angeformtem Flansch und einem Lochbild. Ein strömungstechnisch optimiertes Nachleitrad aus Stahlblech wird eingebaut, um den Druck zu erhöhen und höchste Effizienz sowie maximale Wirkungsgradsteigerung zu erzielen. Das Gehäuse ist durch eine Pulverbeschichtung in RAL 7015 (Grau) geschützt.

Ein Kunststoffgehäuseklemmenkasten ist außen am Ventilatorgehäuse angebracht, mit einer kundenseitigen Kabelverschraubung. Das axiale Laufrad ist mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss ausgestattet und direkt auf der Motorwelle aufgesteckt. Der Ventilator läuft vibrationsfrei durch dynamische Wuchtung, wobei die Schaufeln im Stillstand stufenlos verstellbar sind.

Der Drehstrom-Normmotor hat die Schutzart IP 55 und ist direkt im Luftstrom angeordnet. Ein serienmäßiger Kaltleiter PTC schützt die Wicklungen des Motors.

Spezifikationen

Werkstoff des Gehäuses: Stahl, behandelt

Luftmenge unbelastet: 14970m³/h

Anschlussspannung: 400V

Leistungsaufnahme: 4kW

Mit thermischem Überlastschutz: ja

Gleichstrommotor: nein

Indirekter Antrieb: nein

Elektrischer Anschluss: Anschlussklemmen

Schutzart (IP): IP54

Max. Lufttemperatur: 60°C

Motor mit 2 Drehzahlen: nein

Geeignet für elektronische Steuerung: ja

Geeignet für Frequenzregelung: ja

Geeignet für Schwachstromregelung: nein

Geeignet für Traforegelung: ja

Polumschaltbar: nein

Länge: 378mm

Durchmesser Gehäuse: 519mm

Kanaldurchmesser: 450mm

Anschluss: Flansch
