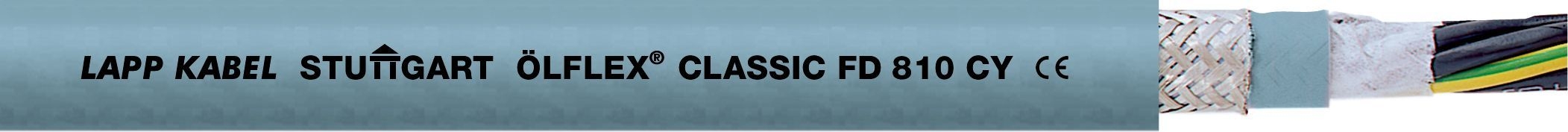

Lapp 0026272 Steuerleitung ÖLFLEX® CLASSIC FD 810 CY 5G2,5
Steuerleitung ÖLFLEX® CLASSIC FD 810 CY 5G2,5
Steuerleitung
5G2.5
Core-Line
U<sub>0</sub>/U: 300 / 500 V
PVC
Aderidentifizierung: Nummern
Geschirmt
Schleppkette
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
Einsetzbar in trockenen und feuchten Räumen
Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Nutzen: Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten Beschleunigungen (LAPP-Performanceklasse "
Core Line"
)
Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad
Hochflexibler Leitungsaufbau bedingt sehr gute Produktperformance
Kürzere Aderverseilung erlaubt sehr kleine Biegeradien
Zusätzliche Robustheit durch extrudierten Innenmantel
Spezifikationen
Leiter-Material: Kupfer
Leiter-Oberfläche: blank
AWG-Größe: 14
Leiternennquerschnitt (AWG): 14 kcmil
Leiternennquerschnitt: 2,5 mm²
Leiter-Klasse: Kl.6 : feinstdrähtig
Ader-Zahl: 5
Schirm über Verseilelement: ohne
Verseilelement: nein
Schirm über Verseilung: Geflecht
Werkstoff der Aderisolation: Polyvinylchlorid (PVC)
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Tragorgan: ohne
Mantelmaterial: Polyvinylchlorid (PVC)
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: grau
Kabelgeometrie: rund
Torsionsschutz: nein
Flammwidrig nach IEC 60332-1-2: ja
Flammwidrig nach IEC 60332-3-21 (Cat A F/R): nein
Flammwidrig nach IEC 60332-3-22 (Cat A): nein
Flammwidrig nach IEC 60332-3-23 (Cat B): nein
Flammwidrig nach IEC 60332-3-24 (Cat C): nein
Flammwidrig nach IEC 60332-3-25 (Cat D): nein
Raucharm nach IEC 61034-2: nein
Halogenfrei nach EN IEC 60754-1: nein
Halogenfrei nach IEC 60754-2: nein
Halogenfrei nach EN IEC 60754-3: nein
Brandverhaltensklasse nach EN 13501-6: ohne
Rauchentwicklungsklasse nach EN 13501-6: ohne
Abtropfverhaltensklasse nach EN 13501-6: ohne
Säureentwicklungsklasse nach EN 13501-6: ohne
Ölbeständig nach EN 60811-404: nein
Kältebeständig nach EN 60811-504+505+506: ja
Außendurchmesser ca.: 13,2 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung: 99 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 99 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 52,8 mm
Zul. Kabelaußentemperatur bei Montage/Handling: 0..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..80 °C
Nennspannung U0: 300 V
Nennspannung U: 500 V
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Steuerleitung ÖLFLEX® CLASSIC FD 810 CY 5G2,5
Steuerleitung
5G2.5
Core-Line
U<sub>0</sub>/U: 300 / 500 V
PVC
Aderidentifizierung: Nummern
Geschirmt
Schleppkette
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
Einsetzbar in trockenen und feuchten Räumen
Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Nutzen: Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten Beschleunigungen (LAPP-Performanceklasse "
Core Line"
)
Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad
Hochflexibler Leitungsaufbau bedingt sehr gute Produktperformance
Kürzere Aderverseilung erlaubt sehr kleine Biegeradien
Zusätzliche Robustheit durch extrudierten Innenmantel
Spezifikationen
Leiter-Material: Kupfer
Leiter-Oberfläche: blank
AWG-Größe: 14
Leiternennquerschnitt (AWG): 14 kcmil
Leiternennquerschnitt: 2,5 mm²
Leiter-Klasse: Kl.6 : feinstdrähtig
Ader-Zahl: 5
Schirm über Verseilelement: ohne
Verseilelement: nein
Schirm über Verseilung: Geflecht
Werkstoff der Aderisolation: Polyvinylchlorid (PVC)
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Tragorgan: ohne
Mantelmaterial: Polyvinylchlorid (PVC)
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: grau
Kabelgeometrie: rund
Torsionsschutz: nein
Flammwidrig nach IEC 60332-1-2: ja
Flammwidrig nach IEC 60332-3-21 (Cat A F/R): nein
Flammwidrig nach IEC 60332-3-22 (Cat A): nein
Flammwidrig nach IEC 60332-3-23 (Cat B): nein
Flammwidrig nach IEC 60332-3-24 (Cat C): nein
Flammwidrig nach IEC 60332-3-25 (Cat D): nein
Raucharm nach IEC 61034-2: nein
Halogenfrei nach EN IEC 60754-1: nein
Halogenfrei nach IEC 60754-2: nein
Halogenfrei nach EN IEC 60754-3: nein
Brandverhaltensklasse nach EN 13501-6: ohne
Rauchentwicklungsklasse nach EN 13501-6: ohne
Abtropfverhaltensklasse nach EN 13501-6: ohne
Säureentwicklungsklasse nach EN 13501-6: ohne
Ölbeständig nach EN 60811-404: nein
Kältebeständig nach EN 60811-504+505+506: ja
Außendurchmesser ca.: 13,2 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung: 99 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 99 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 52,8 mm
Zul. Kabelaußentemperatur bei Montage/Handling: 0..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..80 °C
Nennspannung U0: 300 V
Nennspannung U: 500 V
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Energiekabel < 1 kV, für ortsveränderlichen Einsatz
