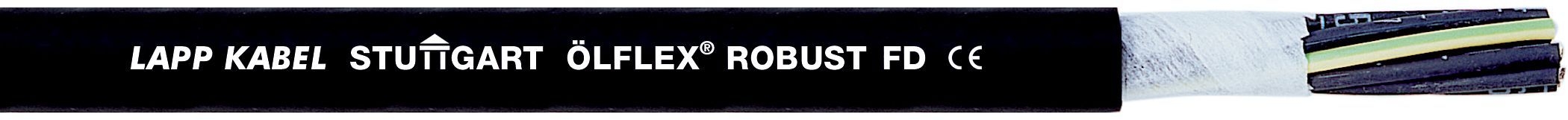

Lapp 0026561 Steuerleitung ÖLFLEX® ROBUST FD 4G10
Steuerleitung ÖLFLEX® ROBUST FD 4G10
Steuerleitung
4G10
Extended-Line
U<sub>0</sub>/U: 300 / 500 V
TPE
Aderidentifizierung: Nummern
Schleppkette
Anwendungsgebiete: Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
Auch als flexible Anschluss- oder Verlängerungsleitung geeignet
Für den Außenbereich geeignet
Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen
Hält hohen mechanischen Belastungen stand
Flexibler Einsatz bei bis zu -40 °C möglich
Typische Verwendungsbereiche sind Waschanlagen, Kläranlagen, Kompostieranlagen und Anwendungen in der Lebensmittelindustrie
Nutzen: Geringe Partikelemission im dauerbewegten Einsatz dank ROBUST-Mantelwerkstoff
Langlebiger Schleppketteneinsatz bei langen Verfahrwegen oder hohen Beschleunigungen (LAPP-Performanceklasse "
Extended Line"
)
Dadurch erzielte längere Instandhaltungszyklen sparen Kosten und steigern die Effizienz von Maschinen
Besondere Eignung in Verbindung mit wasserlöslichen Reinigungs- und Kühlmitteln
Besonders witterungsbeständige Allwetter-Leitung, dank hochwertiger Isolier- und Mantelwerkstoffe
Heißwasser- und dampfbeständig bei häufiger Dampfstrahlreinigung
Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln
Hochflexibler Leitungsaufbau bedingt maximale Produktperformance
Exzellente Beständigkeit gegen eine Vielzahl chemischer Stoffe (zB Ammoniakverbindungen, Biogase) sowie pflanzlicher, tierischer oder synthetischer Fette und Öle (zB Bioöle und esterbasierte Hydrauliköle)
Besonders kurze Aderverseilung erlaubt kleinste Biegeradien
Spezifikationen
Leiter-Material: Kupfer
Leiter-Oberfläche: verzinnt
AWG-Größe: 8
Leiternennquerschnitt (AWG): 8 kcmil
Leiternennquerschnitt: 10 mm²
Ader-Zahl: 4
Schirm über Verseilelement: ohne
Verseilelement: nein
Schirm über Verseilung: ohne
Werkstoff der Aderisolation: sonstige
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Tragorgan: ohne
Mantelmaterial: sonstige
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: schwarz
Kabelgeometrie: rund
Torsionsschutz: nein
Flammwidrig nach IEC 60332-1-2: nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R): nein
Flammwidrig nach IEC 60332-3-22 (Cat A): nein
Flammwidrig nach IEC 60332-3-23 (Cat B): nein
Flammwidrig nach IEC 60332-3-24 (Cat C): nein
Flammwidrig nach IEC 60332-3-25 (Cat D): nein
Raucharm nach IEC 61034-2: nein
Halogenfrei nach EN IEC 60754-1: nein
Halogenfrei nach IEC 60754-2: nein
Halogenfrei nach EN IEC 60754-3: nein
Brandverhaltensklasse nach EN 13501-6: ohne
Rauchentwicklungsklasse nach EN 13501-6: ohne
Abtropfverhaltensklasse nach EN 13501-6: ohne
Säureentwicklungsklasse nach EN 13501-6: ohne
Ölbeständig nach EN 60811-404: ja
Kältebeständig nach EN 60811-504+505+506: ja
Außendurchmesser ca.: 20,1 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung: 150,8 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 150,8 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 80,4 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -40..105 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -50..105 °C
Nennspannung U0: 300 V
Nennspannung U: 500 V
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Steuerleitung ÖLFLEX® ROBUST FD 4G10
Steuerleitung
4G10
Extended-Line
U<sub>0</sub>/U: 300 / 500 V
TPE
Aderidentifizierung: Nummern
Schleppkette
Anwendungsgebiete: Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
Auch als flexible Anschluss- oder Verlängerungsleitung geeignet
Für den Außenbereich geeignet
Einsetzbar in trockenen, nassen und speziell in rauen und öligen Umgebungen
Hält hohen mechanischen Belastungen stand
Flexibler Einsatz bei bis zu -40 °C möglich
Typische Verwendungsbereiche sind Waschanlagen, Kläranlagen, Kompostieranlagen und Anwendungen in der Lebensmittelindustrie
Nutzen: Geringe Partikelemission im dauerbewegten Einsatz dank ROBUST-Mantelwerkstoff
Langlebiger Schleppketteneinsatz bei langen Verfahrwegen oder hohen Beschleunigungen (LAPP-Performanceklasse "
Extended Line"
)
Dadurch erzielte längere Instandhaltungszyklen sparen Kosten und steigern die Effizienz von Maschinen
Besondere Eignung in Verbindung mit wasserlöslichen Reinigungs- und Kühlmitteln
Besonders witterungsbeständige Allwetter-Leitung, dank hochwertiger Isolier- und Mantelwerkstoffe
Heißwasser- und dampfbeständig bei häufiger Dampfstrahlreinigung
Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln
Hochflexibler Leitungsaufbau bedingt maximale Produktperformance
Exzellente Beständigkeit gegen eine Vielzahl chemischer Stoffe (zB Ammoniakverbindungen, Biogase) sowie pflanzlicher, tierischer oder synthetischer Fette und Öle (zB Bioöle und esterbasierte Hydrauliköle)
Besonders kurze Aderverseilung erlaubt kleinste Biegeradien
Spezifikationen
Leiter-Material: Kupfer
Leiter-Oberfläche: verzinnt
AWG-Größe: 8
Leiternennquerschnitt (AWG): 8 kcmil
Leiternennquerschnitt: 10 mm²
Ader-Zahl: 4
Schirm über Verseilelement: ohne
Verseilelement: nein
Schirm über Verseilung: ohne
Werkstoff der Aderisolation: sonstige
Spezifizierung Aderisolation: sonstige
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: ja
Tragorgan: ohne
Mantelmaterial: sonstige
Spezifizierung Mantelmaterial: sonstige
Mantel-Farbe: schwarz
Kabelgeometrie: rund
Torsionsschutz: nein
Flammwidrig nach IEC 60332-1-2: nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R): nein
Flammwidrig nach IEC 60332-3-22 (Cat A): nein
Flammwidrig nach IEC 60332-3-23 (Cat B): nein
Flammwidrig nach IEC 60332-3-24 (Cat C): nein
Flammwidrig nach IEC 60332-3-25 (Cat D): nein
Raucharm nach IEC 61034-2: nein
Halogenfrei nach EN IEC 60754-1: nein
Halogenfrei nach IEC 60754-2: nein
Halogenfrei nach EN IEC 60754-3: nein
Brandverhaltensklasse nach EN 13501-6: ohne
Rauchentwicklungsklasse nach EN 13501-6: ohne
Abtropfverhaltensklasse nach EN 13501-6: ohne
Säureentwicklungsklasse nach EN 13501-6: ohne
Ölbeständig nach EN 60811-404: ja
Kältebeständig nach EN 60811-504+505+506: ja
Außendurchmesser ca.: 20,1 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung: 150,8 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 150,8 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 80,4 mm
Zul. Kabelaußentemperatur bei Montage/Handling: -40..105 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -50..105 °C
Nennspannung U0: 300 V
Nennspannung U: 500 V
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Energiekabel < 1 kV, für ortsveränderlichen Einsatz
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
U.I. Lapp GmbH
Schulze-Delitzsch-Straße 25
70565 Stuttgart
Deutschland
info.de.uil@lapp.comAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
