Eltako 28380015 Drehstromzähler mit Display, MID geeicht

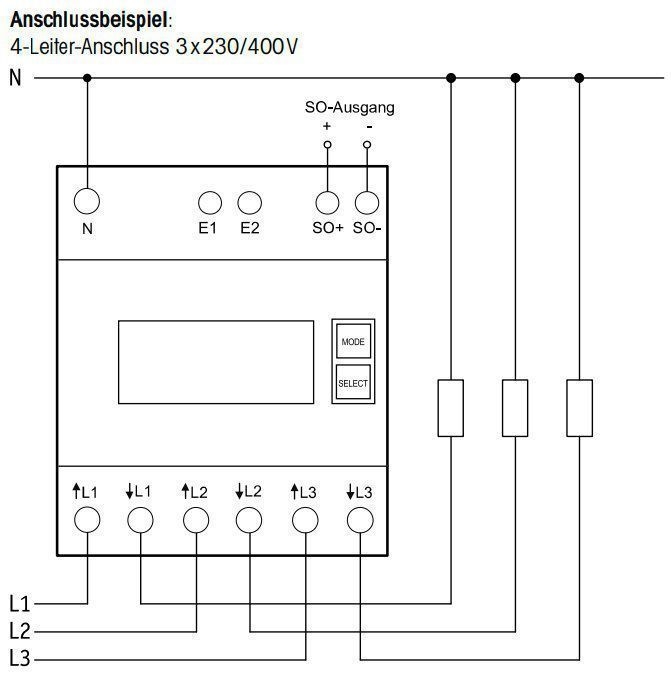

Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 65 A angeschlossen werden. Der Anlaufstrom ist 40 mA. Der N-Anschluss muss vorhanden sein.

Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden.

Der Leistungsbezug wird mit einem 100 mal je kWh blinkenden Balken im Display angezeigt.

Mit Anlegen von 230 V an die Klemmen E1/E2 kann auf einen zweiten Tarif umgeschaltet werden. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamtleistung je Tarif und rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden.

Ein Eichschein oder eine Plakette ist nach Europäischer Messgeräte-Richtlinie MID 2004/22/EG nicht erforderlich. Dadurch entfällt die Erst-Eichung des Zählers. Sie wird ersetzt durch eine MID-Konformitätsprüfung, die der Hersteller zu erbringen hat.

Nur geeichte Zähler sind nach §25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach §19.

- Maximalstrom 3x 80 A, Stand-by-Verlust nur 0,5 Watt je Pfad.

- Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.

- 4 Teilungseinheiten = 70mm breit, 58mm tief.

- Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.

Spezifikationen

Betriebsspannung, erweiterter Bereich: 3x 230/400V, 50Hz, -2O%/+15%

Referenzstrom Iref (Grenzstrom Imax ): 3x 0,5 - 10(80)A

Eigenverbrauch Wirkleistung: 0,5W je Pfad

Anzeige: LC-Display 7 Stellen, davon 1 oder 2 Dezimalstellen

Genauigkeitsklasse für ±1%: B

Anlaufstrom entsprechend Genauigkeitsklasse B: 4OmA

Betriebstemperatur: -25/+55°C

Schnittstelle: lmpulsausgang S0 nach DIN EN 62053-31, potenzialfrei durch einen Optokoppler, max. 30V DC/2OmA u. min.5V DC. Impedanz 100 Ohm, Impulslänge 30ms, 1000Imp./kWh

Klemmenabdeckung plombierbar: Aufklappbare Klemmenabdeckungen

Schutzart: lP50 für Montage in Installationsschränken mit Schutzart IP51

Maximaler Querschnitt eines Leiters: L-Klemmen 25mm2, N-Klemmen 16mm2 , S0-Klemmen und Tarif-Klemmen 6mm2

Empfohlenes Anzugsdrehmoment: L-Klemmen 2,0Nm (max. 2,5Nm), N-Klemmen 1,5Nm (max. 2,0Nm), S0-Klemmen und Tarif-Klemmen 0,8Nm (max. 1,2Nm)

EG-Baumusterprüfbescheinigung: 0120/SGS0204

Mechanische Umgebungsbedingungen: Klasse M1

Elektromagnetische Umgebungsbedingungen: Klasse E2

Zähler für die Verwendung im Innenraum
