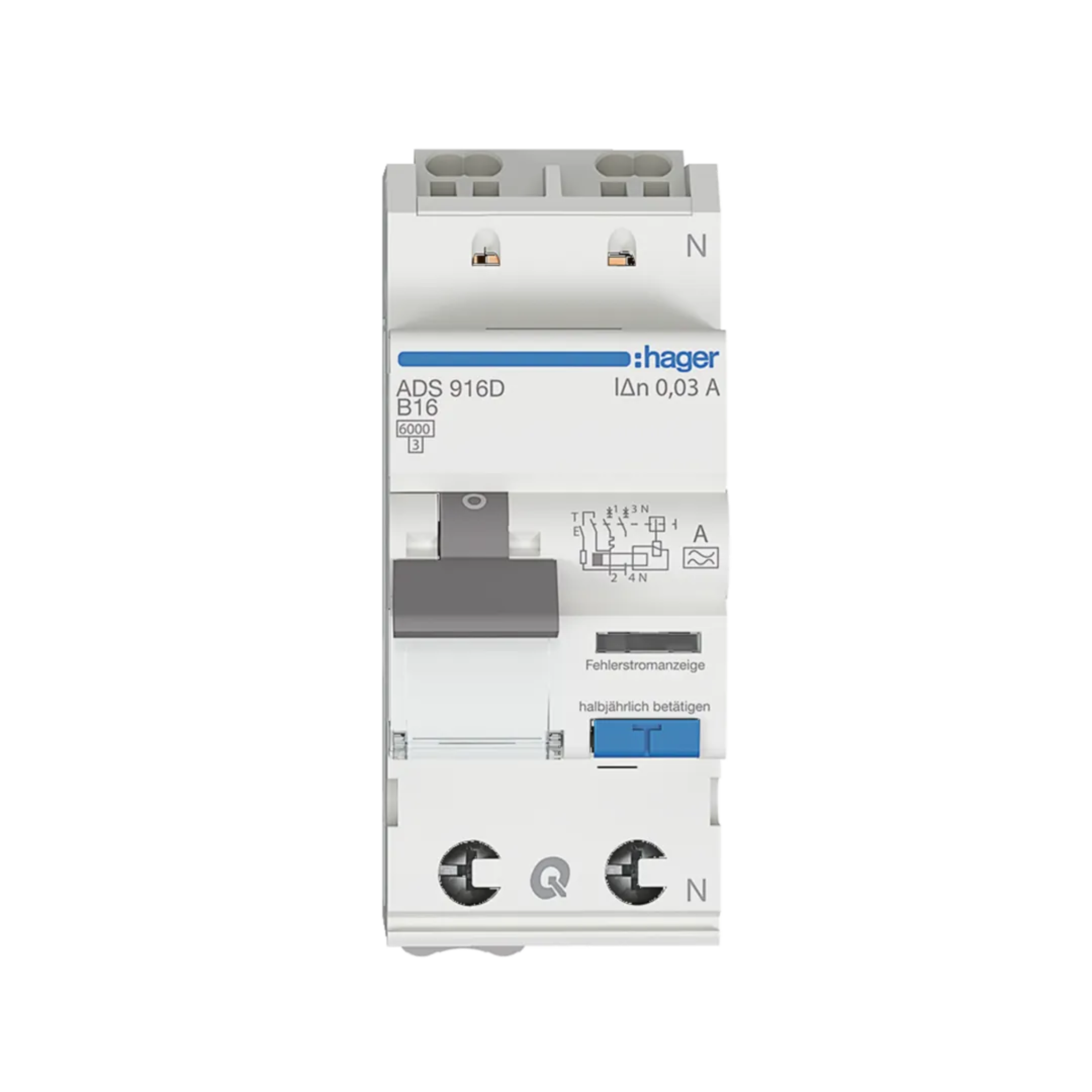

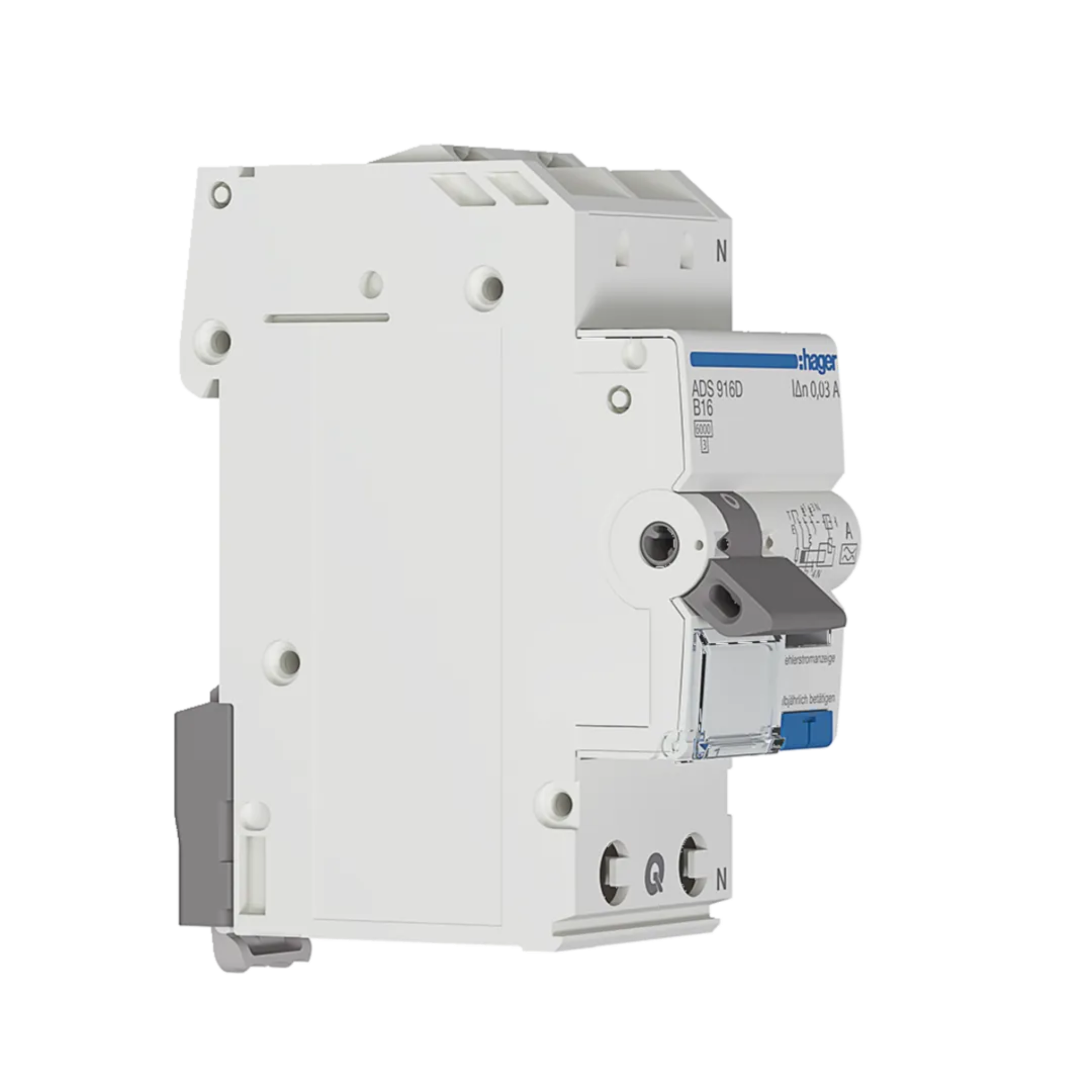

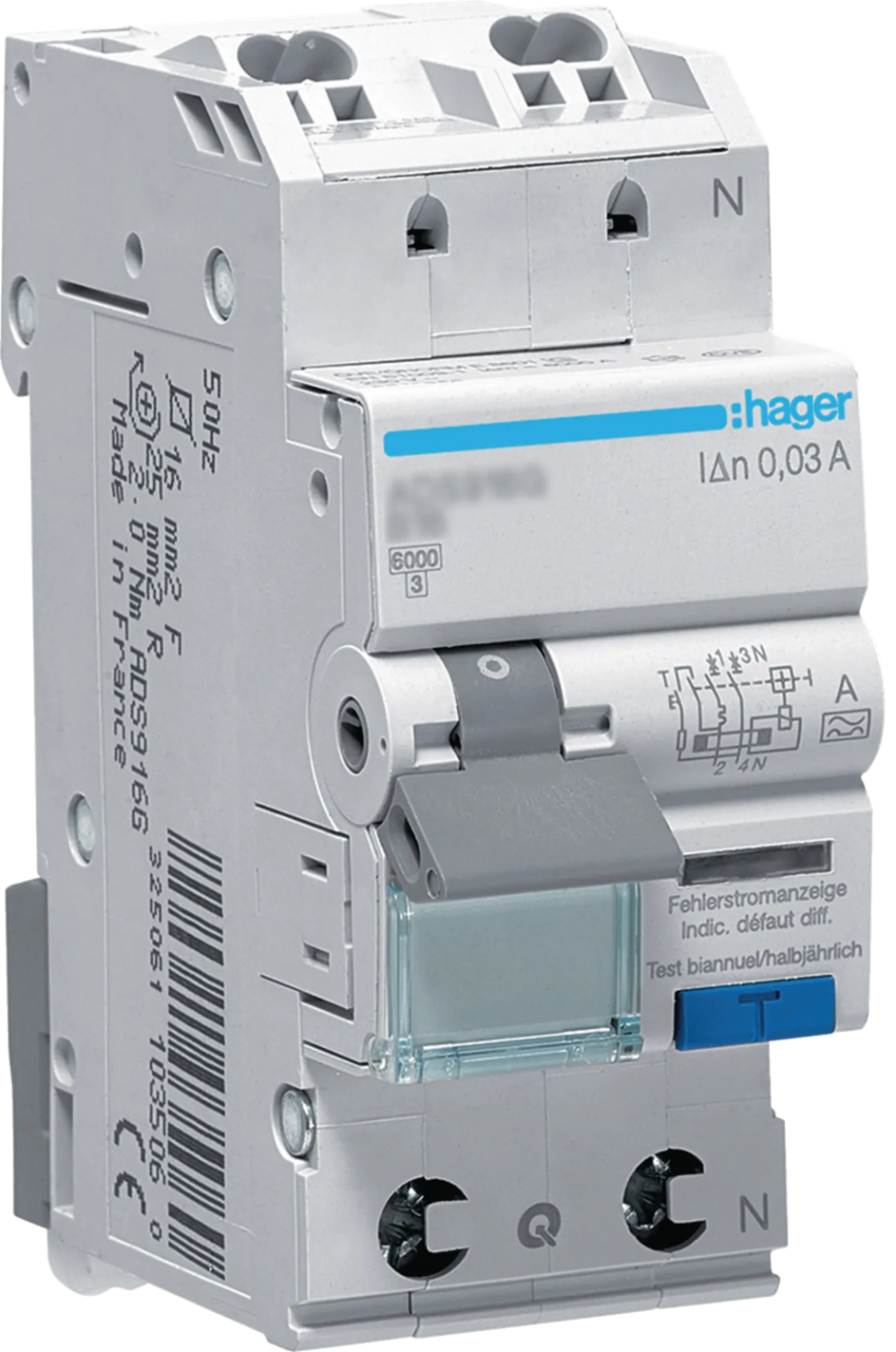

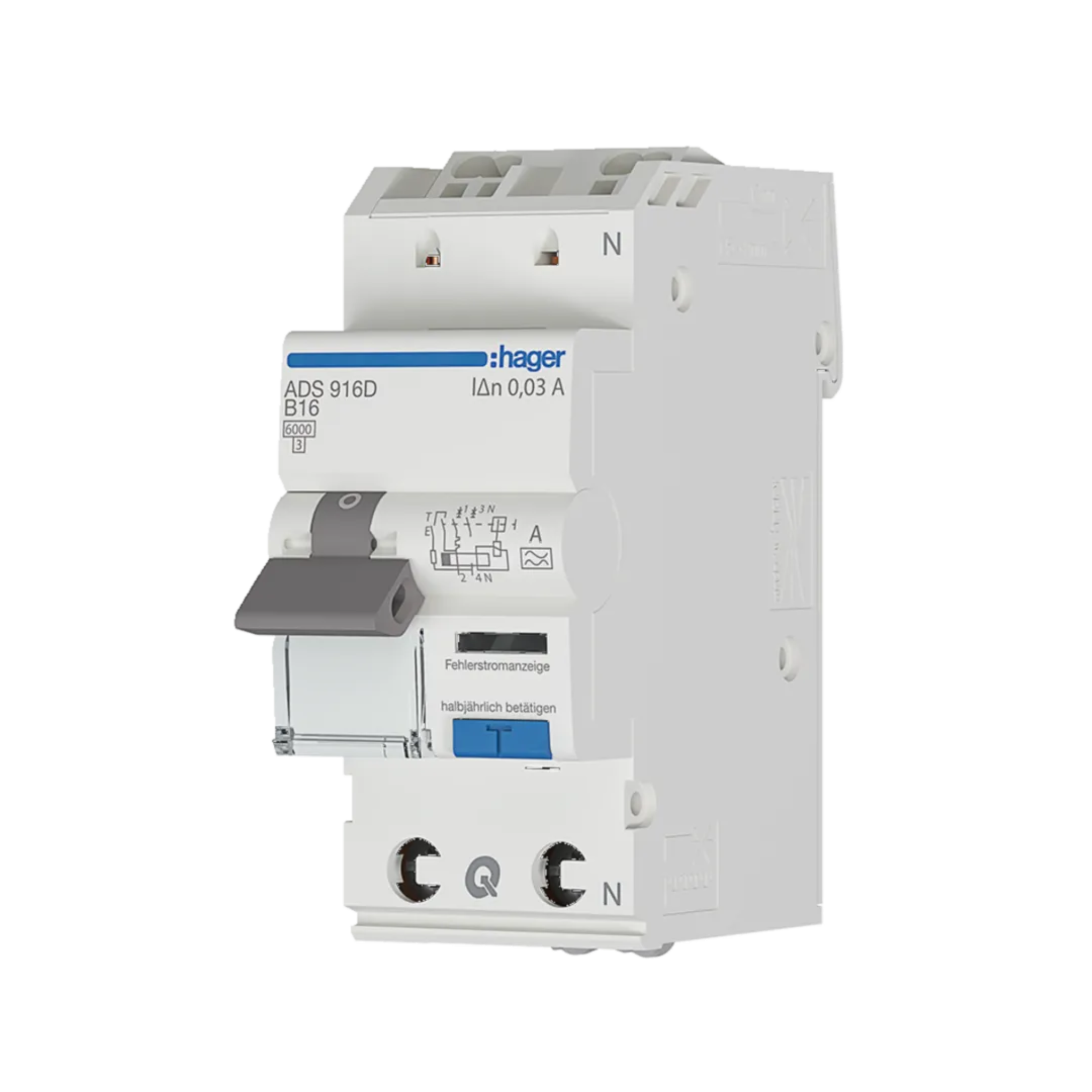

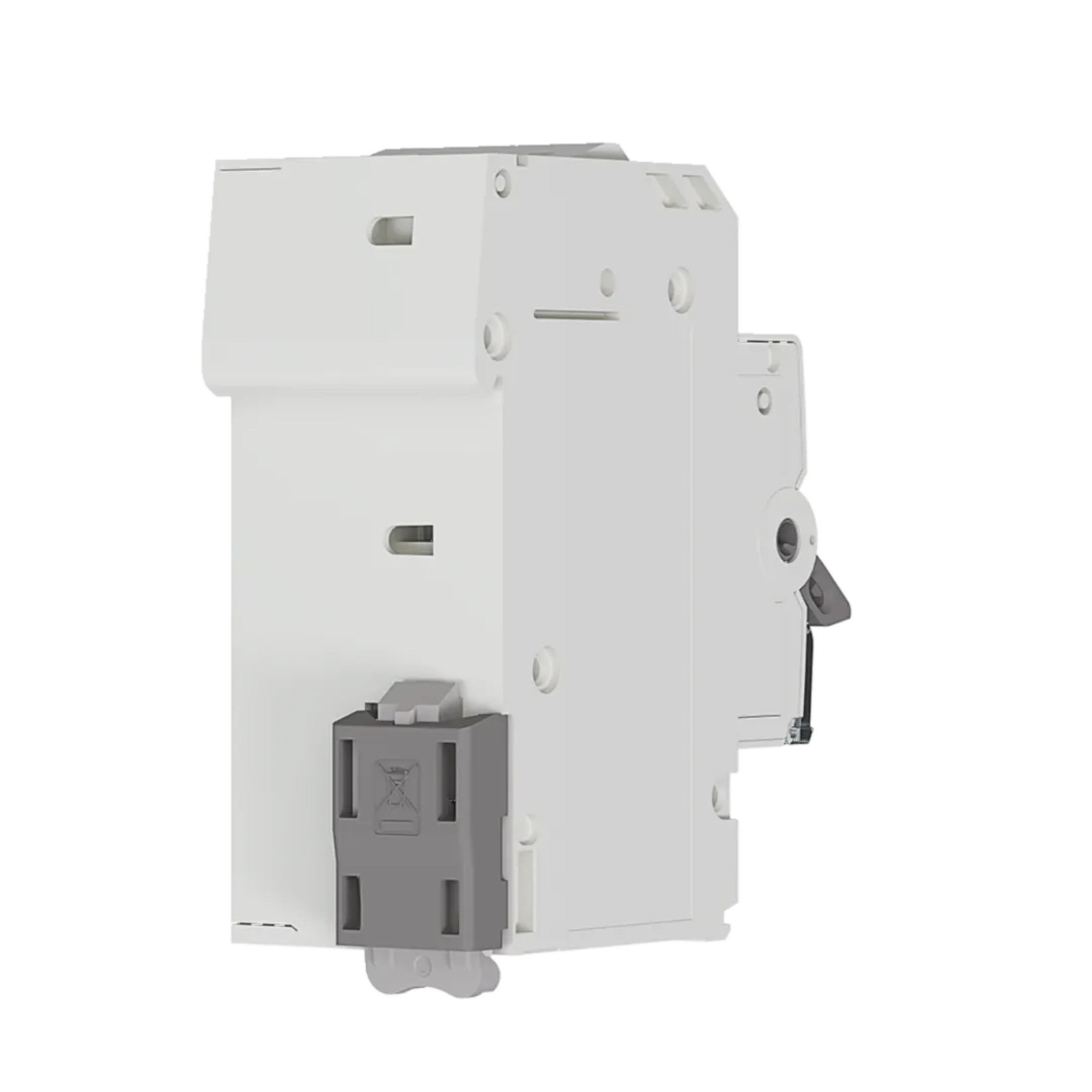

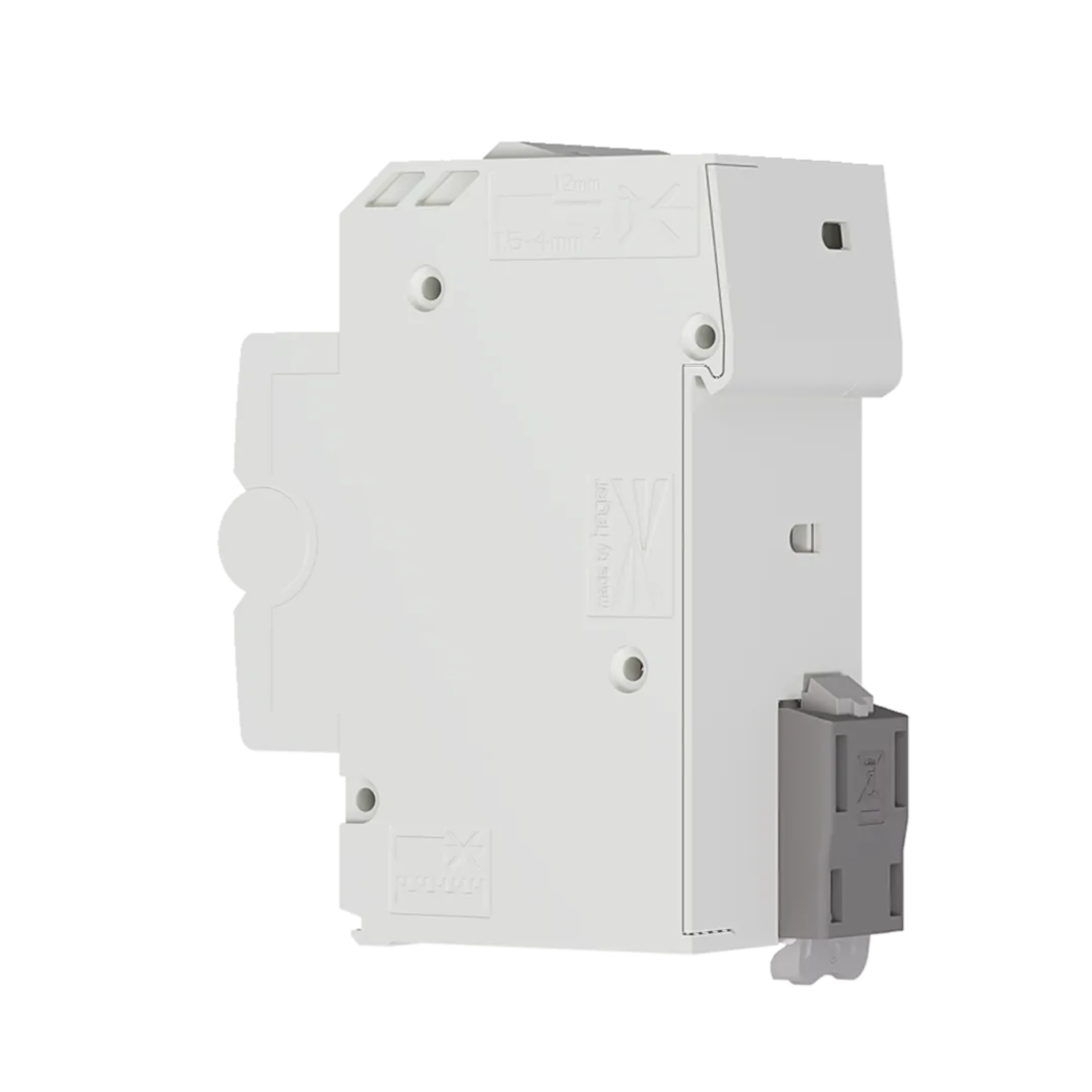

Hager ADS916D FI/LS-Schalter 1P+N, 6kA, B-Charakteristik, 16A, 30mA, Typ A, QuickConnect, Fehlerstrom-Leitungsschutzschalter

Produktinformationen "Hager ADS916D FI/LS-Schalter 1P+N, 6kA, B-Charakteristik, 16A, 30mA, Typ A, QuickConnect, Fehlerstrom-Leitungsschutzschalter"

Der Hager ADS916D Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter) kombiniert Überlast- und Kurzschlussschutz mit einem Fehlerstromschutz für maximale Sicherheit in Wohn- und Gewerbegebäuden. Er verfügt über eine B-Charakteristik mit einem Nennstrom von 16 A, einen Bemessungsfehlerstrom von 30 mA sowie ein Bemessungsschaltvermögen von 6 kA. Als Typ A erkennt er Wechselfehlerströme und schützt zuverlässig vor elektrischen Gefahren. Dank der Quick-Connect-Technologie ist eine schnelle und sichere Installation gewährleistet

Kombinierter Schutz vor Überlast, Kurzschluss und Fehlerströmen
B-Charakteristik mit 16 A für vielseitige Anwendungen
Erkennt Wechselfehlerströme gemäß Typ A für erhöhte Sicherheit
Hohe Betriebssicherheit mit 6 kA Schaltvermögen
Einfache und schnelle Installation dank Quick-Connect-Technologie

Spezifikationen

Polanzahl: 1P+N

Auslösecharakteristik: B

Nennstrom: 16 A

Bemessungsfehlerstrom (Idn): 30 mA

Bemessungsschaltvermögen (Icn): 6 kA

Isolationsspannung (Ui): 500 V

Stoßspannungsfestigkeit: 4000 V

Max. Betriebsspannung: 240 V

Betriebsspannung (Ue): 240 V

Frequenz: 50 Hz

Überspannungskategorie: 3

Gesamtverlustleistung: 5,2 W

Schutzart: IP2X

Max. Höhe über N.N.: 2000 m

Anschlüsse & Installation

Montageart: DIN-Schiene

Typ obere Anschlussklemme: Quick-Connect

Typ untere Anschlussklemme: Biconnect, Quick-Busbar

Anschlussart: Schraubklemme

Drehmoment: 2,1 Nm

Anschlussquerschnitt massiv: 1,5 - 4,0 mm²

Anschlussquerschnitt flexibel: 1,5 - 4,0 mm²

Lebensdauer & Belastbarkeit

Elektrische Schaltspiele: 2000

Mechanische Schaltspiele: 2000

Energiebegrenzungsklasse: I²t 3

Betriebstemperatur: -25 bis 40 °C

Lager-/Transporttemperatur: -25 bis 70 °C

Dimensionen

Höhe: 94 mm

Breite: 35 mm

Tiefe: 68 mm

Anzahl Teilungseinheiten: 2

Nach der DIN VDE 0100-410 müssen folgende Bereiche mit Fehlerstromschutz-Einrichtungen ausgestattet werden:

- alle Steckdosenstromkreise im Laienbereich und alle Endstromkreise im Außenbereich bis 32A

- Räume mit Badewanne und Dusche

- Becken von Schwimmbädern und andere Becken

- feuchte und nasse Bereiche sowie Räume und Anlagen im Freien

Damit werden auch Hobbyräume, Garagen und Gartenbereiche von der Schutznorm erfasst.

Nach der Übergangsfrist trat die DIN VDE 0100-410 im Februar 2009 vollständig in Kraft!
