Beschreibung

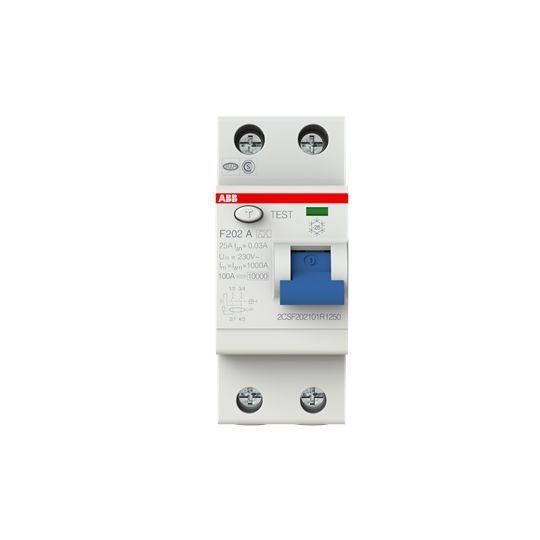

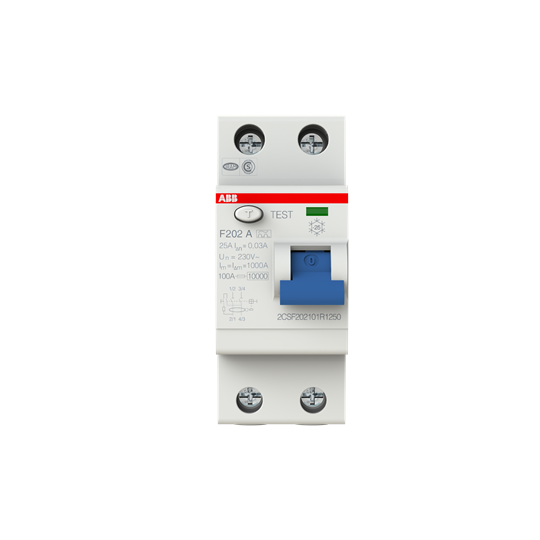

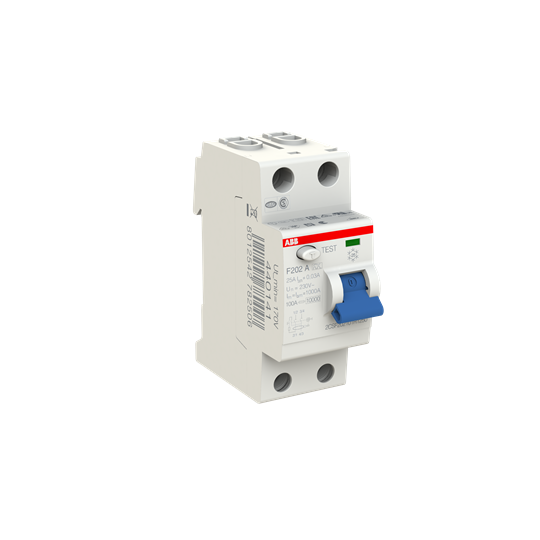

FI-Schutzschalter (RCCB) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-530 und DIN VDE 0100-410. FI-Schutzschalter der F200 Baureihe gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde.
Baureihe F 200, für Wechselfehlerströme und pulsierende Gleichfehlerströme nach DIN VDE 0664 Teil 1,
stromstoßfest bis 250 A (8/20)
kurzschlußfest bis 6 kA,
einsetzbar bis -25 °C
Einbautiefe: 68 mm
Bemessungsspannung: 230 V AC
Typ A Fehlerstrom
Zweipolig
25 A Nennstrom
30 mA Nennfehlerstrom
nachträglich rechts anbaubare Hilfsschalter: Signalkontakt/ Hilfsschalter, umschaltbar: S 2C-S/H6R (1 Wechsler)
Spezifikationen
Normen: IEC/EN 61008 UL 1053
Fehlerstromart: Typ A
Bemessungsspannung (Ur): 230 V
Bemessungsbetriebsspannung: 230 V
Bemessungsisolationsspannung (Ui): 500 V
Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
Eingangsspannungsart: AC
Bemessungsstrom (In): 25 A
Nennfehlerstrom: 30 mA
Bedingter Bemessungskurzschlussstrom (Inc): 10 kA
Bemessungs-Betriebskurzschlussausschaltvermögen (Ics): 1 kA
Fehlerstromform: A
Bemessungsfrequenz (f): 50 / 60 Hz
Verlustleistung: bei Bemessungsbedingungen pro Pol 1 W
Einspeisung: Beliebig
Elektrische Standfestigkeit: 10000 Zyklen
Anzahl Pole: 2
Betriebskennlinie: unverzögert
Montageart: DIN-Schiene
Optionen: -
Zubehör anbaubar: Ja
Anschlussmöglichkeit: Sammelschiene 10 mm²
starr 25 ... 25 mm²
flexibel 25 ... 25 mm²
Bemessungsquerschnitt: (4 - mehrdrähtig) 0...25 mm²
(1 - starr) 25...25 mm²
Umwelt
Umgebungstemperatur: -25...55 °C
Umgebungstemperatur: (Betrieb) -25...55 °C
Schutzart: IP2X
Verschmutzungsgrad: 2
Schwingungsfestigkeit nach IEC 60068-2-6: 0,1 mm oder 1g, 20 Zyklen 5 … 150 … 5 Hz
Schockfestigkeit nach IEC 60068-2-27: 25g / 2 shocks / 13 ms
RoHS Status: nach EU Richtlinie 2011/65/EC
Umweltinformationen: Siehe RoHS-Richtlinie
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA: 277 V AC
Kurzschlussstrom Bewertung (SCCR): 30 mA
Breite in Teilungseinheiten: 2
Einbautiefe: 69 mm
Zolltarifnummer: 85363030
Herkunftsland: Italien (IT)
Dimensionen
Breite des Produkts: 35 mm
Höhe des Produkts: 85 mm
Tiefe des Produkts: 69 mm
Nettogewicht: 0,200 kg
Verpackungsinformationen
Breite Verpackungseinheit: 80 mm
Höhe Verpackungseinheit: 41 mm
Länge Verpackungseinheit: 94 mm
Bruttogewicht Verpackungseinheit: 0,235 kg
Klassifizierungen
ETIM 7: EC000003 - Fehlerstrom-Schutzschalter
ETIM 8: EC000003 - Fehlerstrom-Schutzschalter
EPLAN Katalogbaum: Elektrotechnik / Schutzeinrichtungen / Fehlerstrom-Schutzschalter
EPLAN Funktionsdefiniton: Fehlerstrom-Schutzschalter / FI-Schutzschalter, 4 Anschlüsse / FI-Schutzschalter, zweipolig 1/2 2/1 3/4 4/3
WEEE Kategorie: 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte)
WEEE B2C / B2B: B2C
CN8: 85363030
eClass: V11.0 : 27142201
Kennbuchstabe (elektrische Betriebsmittel): F
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
