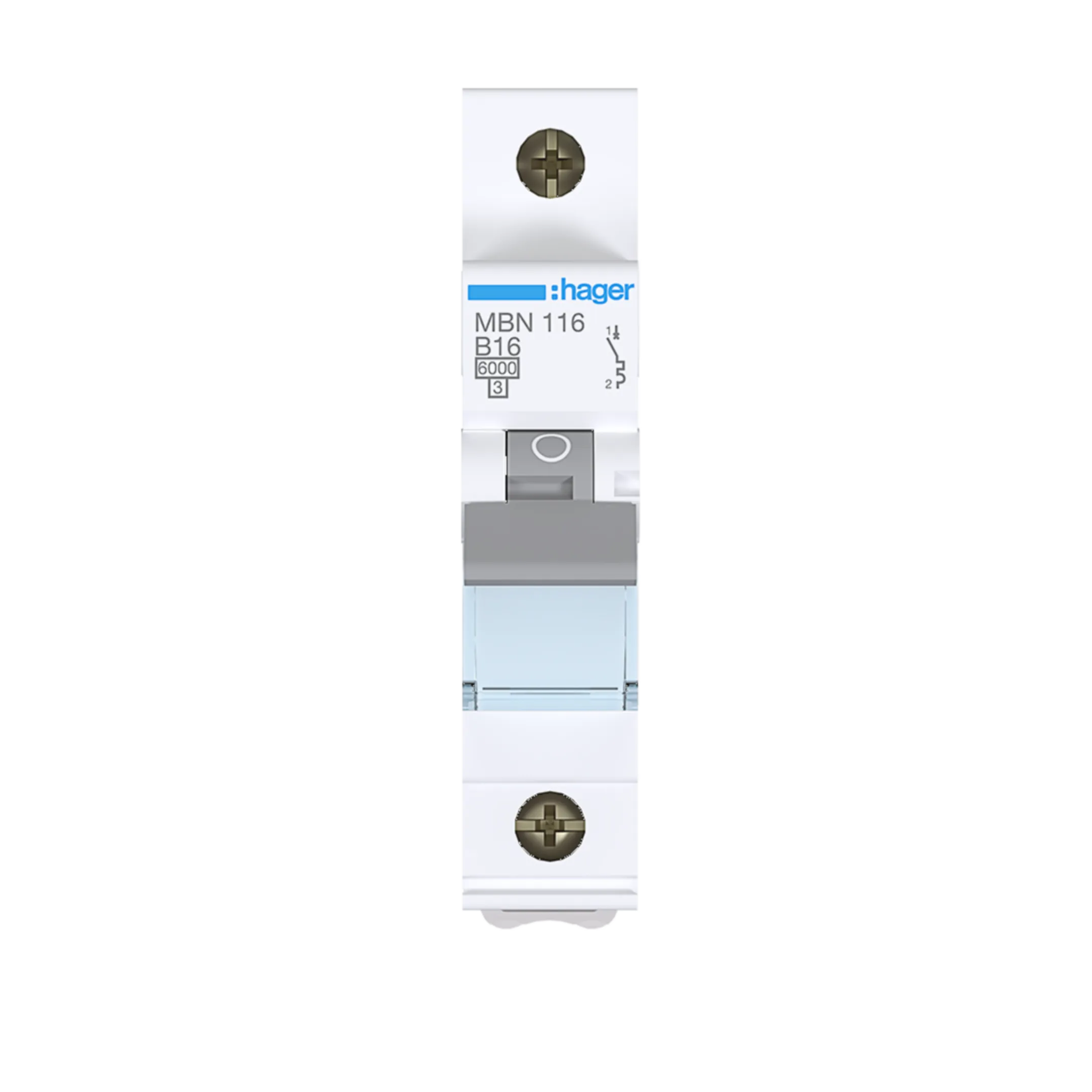

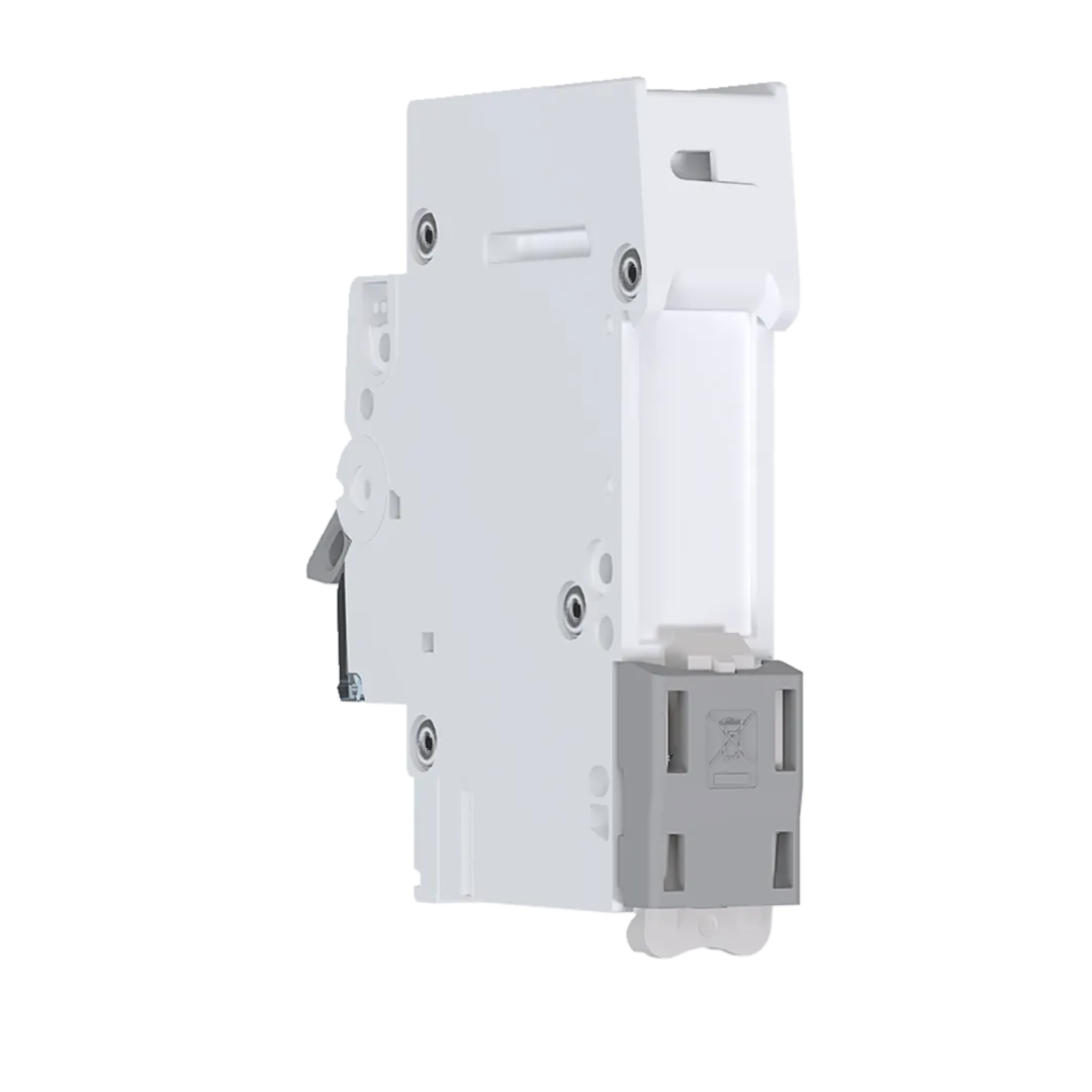

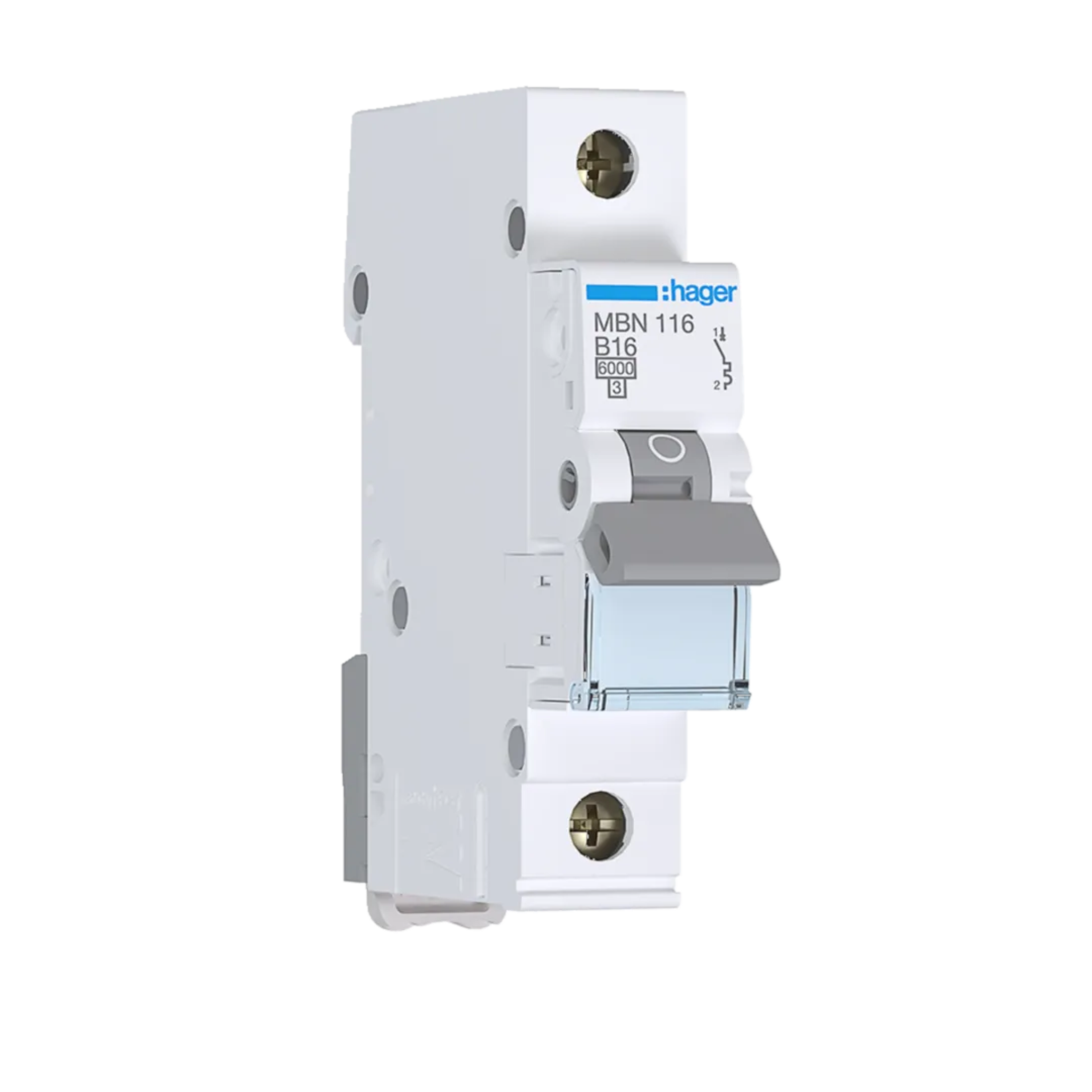

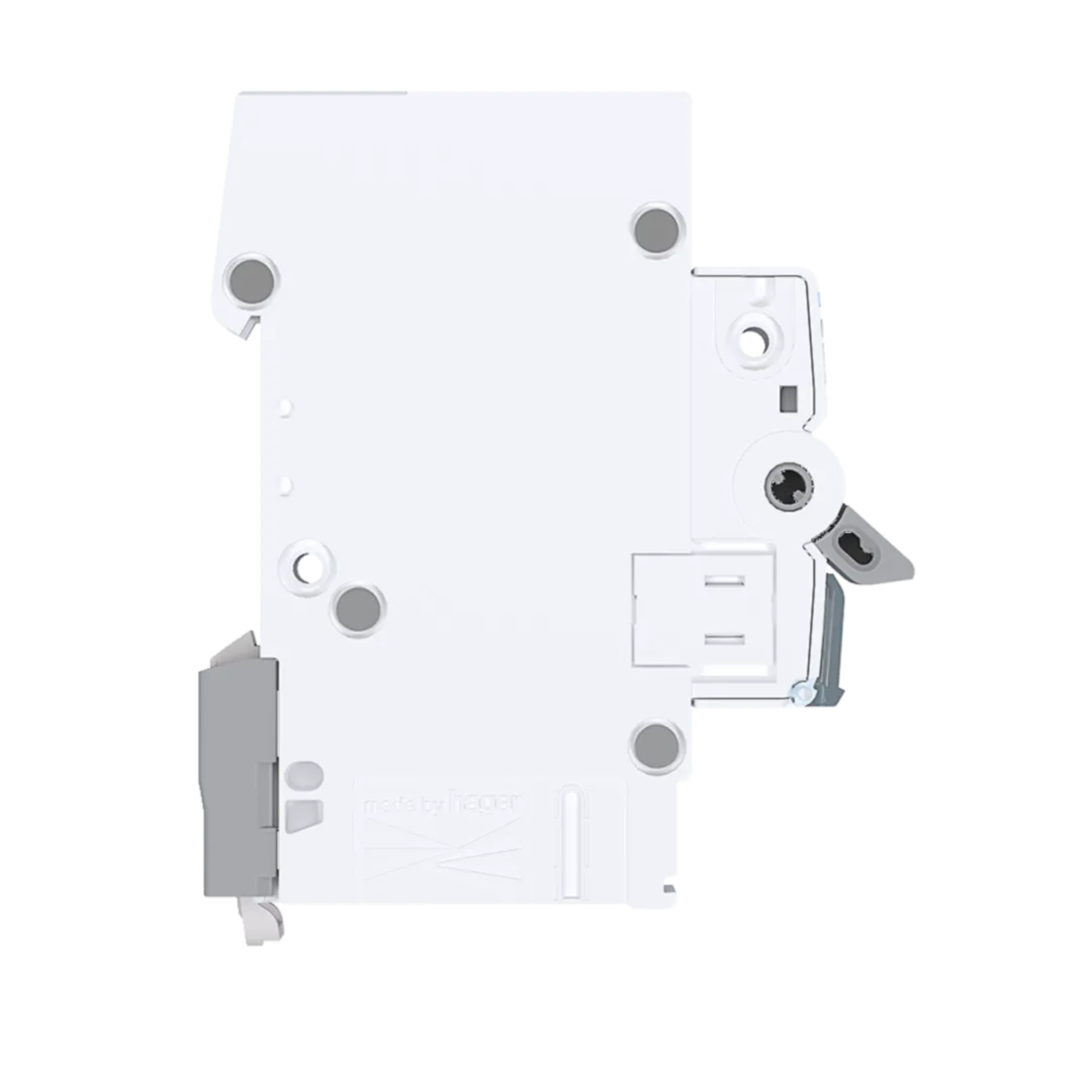

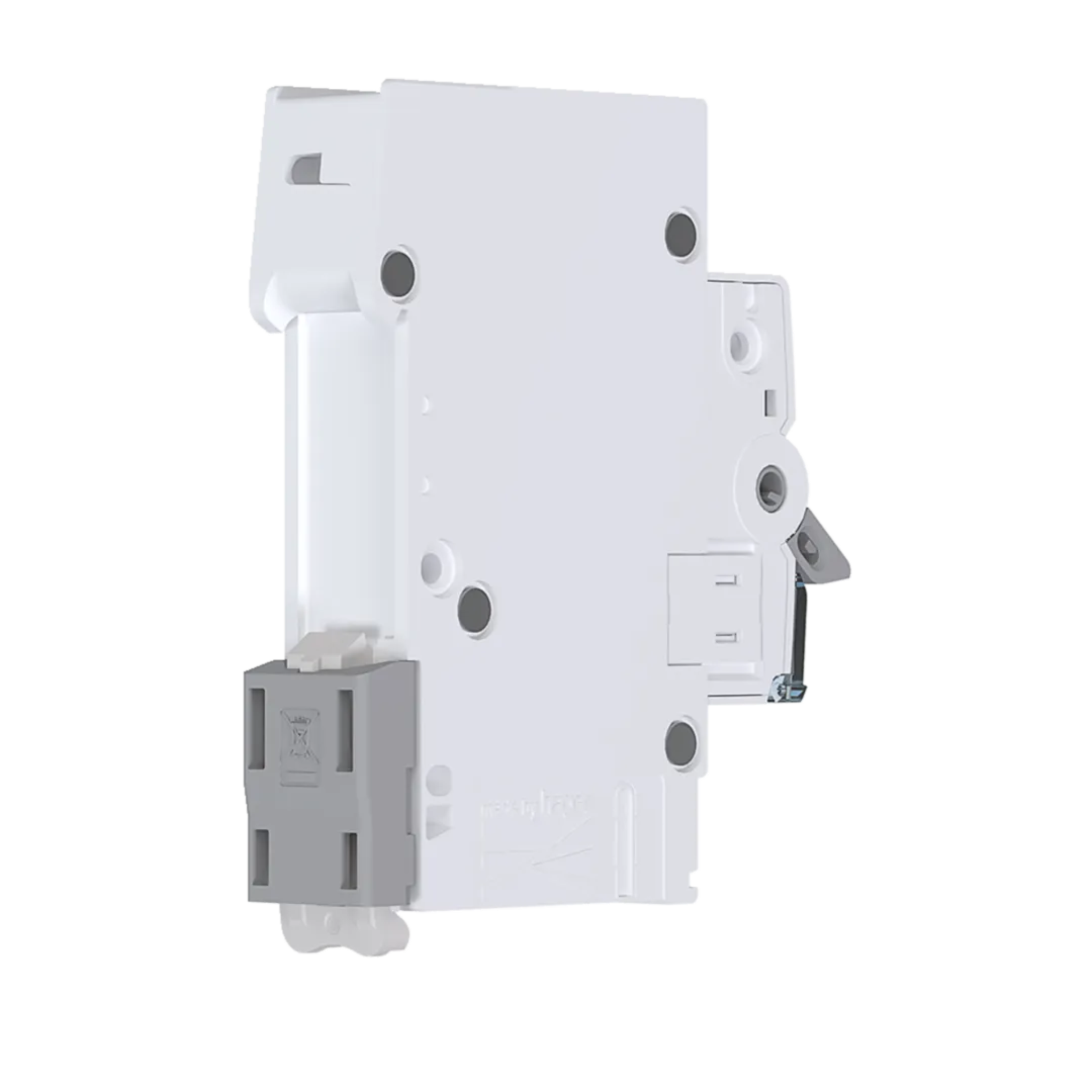

Hager MBN116 Leitungsschutzschalter, Sicherungsautomat, 16A, 1-polig, 1 TE, 6kA, B-Charakteristik
Der Hager MBN116 Leitungsschutzschalter ist ein 1-poliger Sicherungsautomat mit einer Bruchkapazität von 6 kA und B-Charakteristik für zuverlässigen Überlast- und Kurzschlussschutz. Mit einer Bemessungsspannung von 230-400 V AC eignet er sich ideal für Wohn- und kleine Gewerbeinstallationen. Die kompakte Bauweise mit einer Platzeinheit und die einfache Schraubmontage sorgen für eine schnelle und sichere Installation
- Effizienter Überlast- und Kurzschlussschutz für Wohn- und Gewerbeinstallationen
- Hohe Betriebssicherheit mit 6 kA Bemessungsschaltvermögen
- Einfache Montage durch Schraubanschluss mit biconnect-Klemme
- Robuste Bauweise mit einem erweiterten Betriebstemperaturbereich von -25 bis 70 °C
- Kompakte Größe mit nur 1 Teilungseinheit für platzsparende Verteilungen
Spezifikationen
Anzahl Module: 1
Bemessungsschaltvermögen: 6 kA
Nennstrom: 16 A
Betriebsspannung (Ue): 230 - 400 V AC
Isolationsspannung (Ui): 500 V
Stoßspannungsfestigkeit: 4000 V
Frequenz: 50 - 60 Hz
Anschlussart: Schraubanschluss
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Drehmoment obere/untere Klemme: 2,80 Nm
Montageart: DIN-Schienenmontage mit 360° Montagemöglichkeit
Schutzart: IP20
Energiebegrenzungsklasse: I²t 3
Verschmutzungsgrad: 2
Feuchtigkeitsresistenz: Für alle Klimabereiche geeignet
Betriebstemperatur: -25 bis 70 °C
Gesamtverlustleistung unter Nennstrom: 2,44 W
Dimensionen
Höhe: 83 mm
Breite: 17,50 mm (1 TE)
Tiefe: 70 mm
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Leitungsschutzschalter
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Deutschland
info@hager.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
