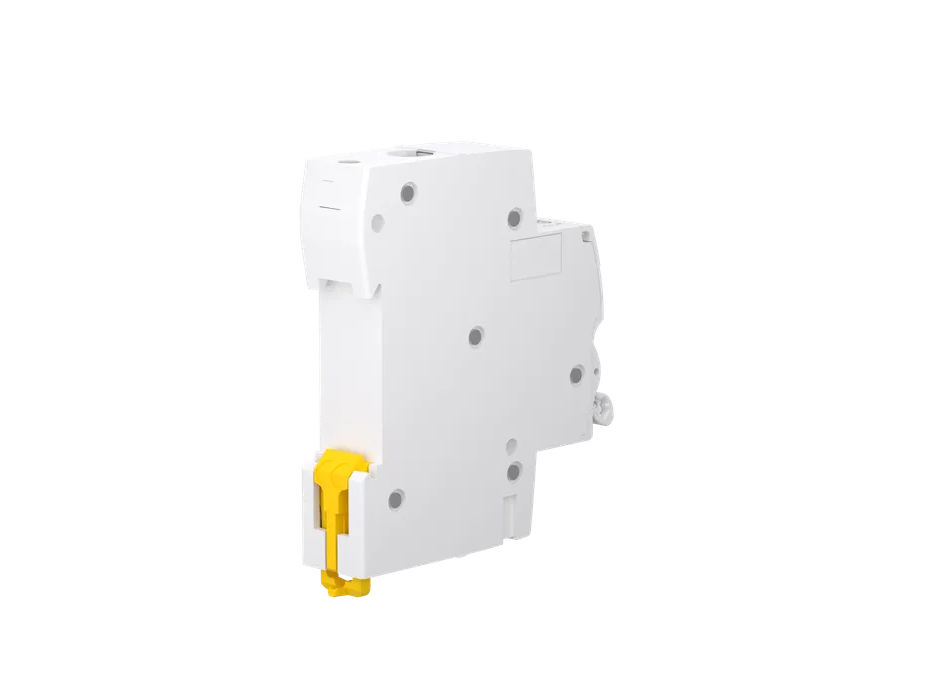

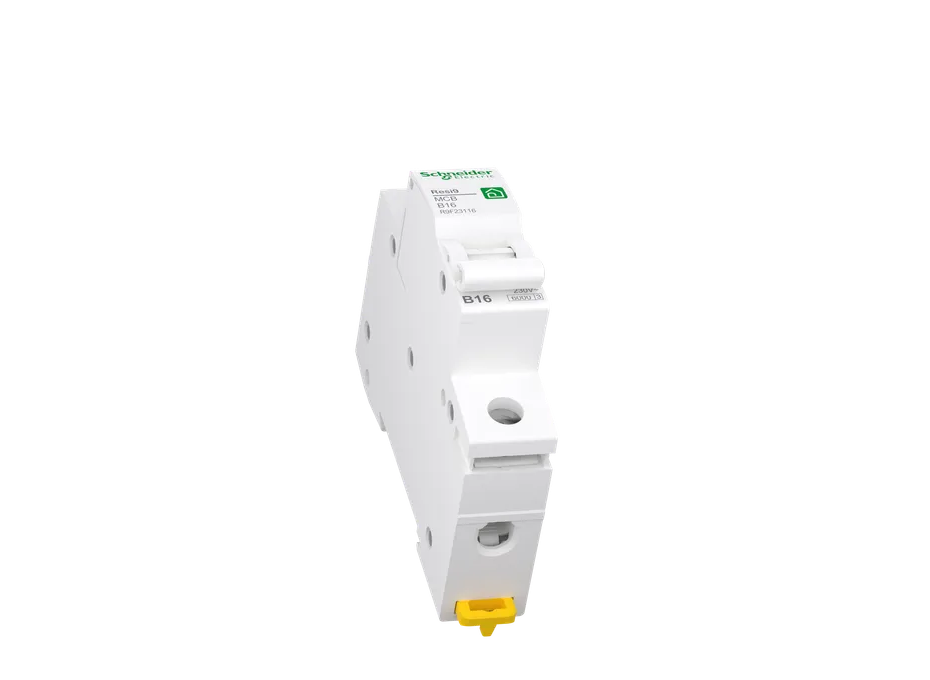

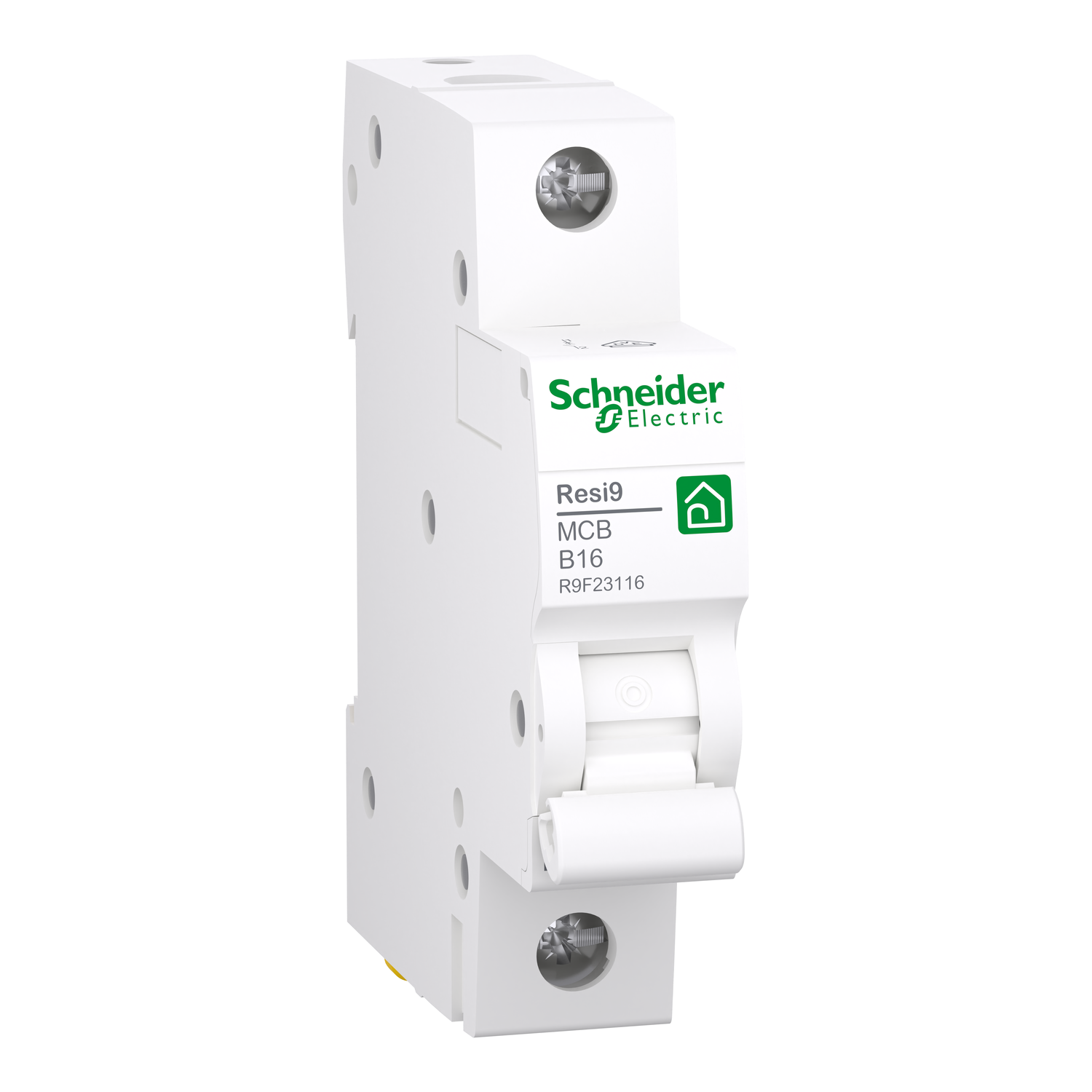

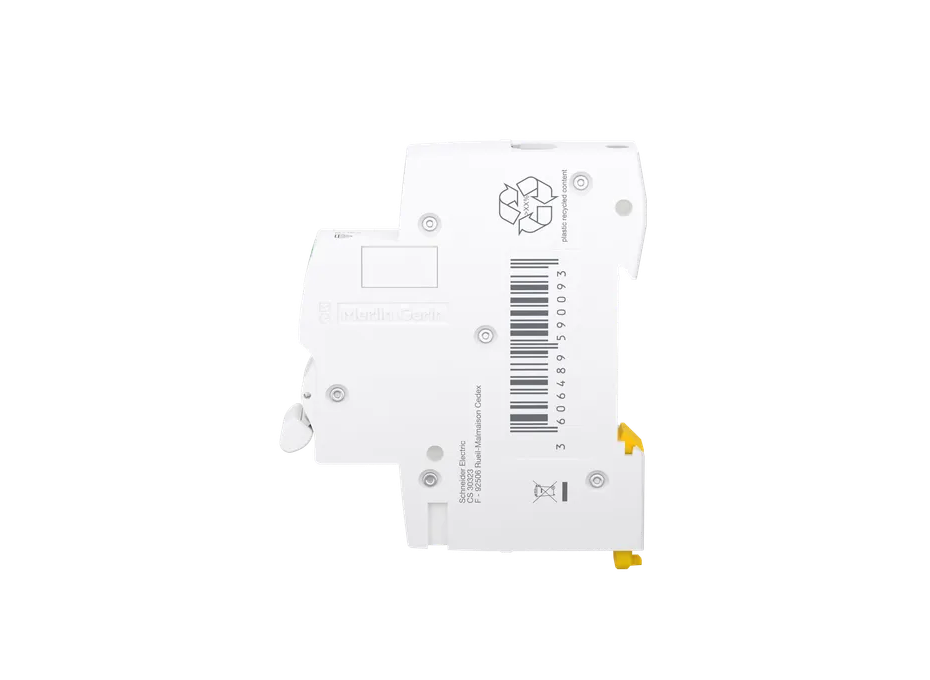

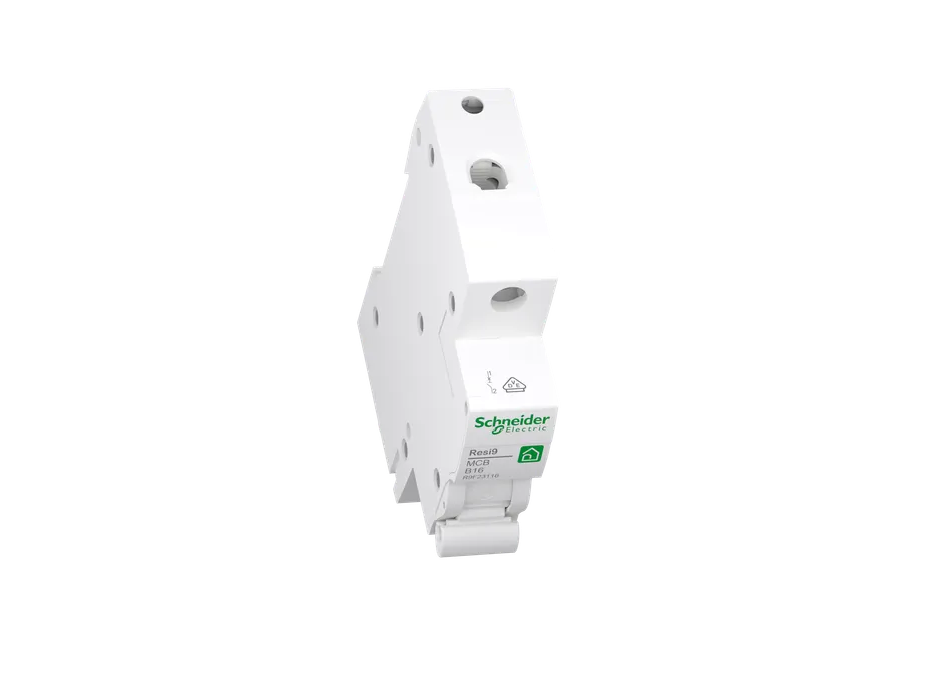

Schneider R9F23116 Leitungsschutzschalter Resi9 1P, 16A, B Charakteristik, 6kA
Der Leitungsschutzschalter Resi9 ist ein einpoliger, thermomagnetischer Schutzschalter mit 16 A und B-Charakteristik. Er verfügt über ein Ausschaltvermögen von 6 kA, erfüllt EN/IEC 60898-1 und ist für die Verteilung in AC-Netzen (230 V) geeignet. Dank Doppelfunktionsklemme für Kabel und Gabelkammschiene sowie einer Sprungschaltung für verschleißarmes, anwenderunabhängiges Schalten ist er optimal für den Einsatz auf DIN-Schienen konzipiert.
- Zuverlässiger Schutz bei 16 A und 6 kA Unterbrechungsvermögen
- Präzise thermomagnetische Auslösertechnologie (B-Charakteristik)
- Einpolige Bauweise mit Doppelfunktionsklemme für Kabel und Gabelkammschiene
- Verschleißarmes, anwenderunabhängiges Schalten durch Sprungschaltung
- Kompakte Aufsteckmontage auf DIN-Schienen
Spezifikationen
Ausführung: Leitungsschutzschalter Resi9
Polzahl: 1P
Bemessungsstrom: 16 A (bei 30 °C)
Charakteristik: B
Ausschaltvermögen: 6 kA (Icn bei 230 V AC, 50/60 Hz)
Spannungsart: AC, Betrieb bei 230 V
Tripping: Thermomagnetisch
Magnetische Auslösergrenze: 3 - 5 x In0AC
Isolationsspannung: 440 V AC
Stoßspannungsfestigkeit: 4 kV
Bedienung: Kippschalter mit ON/OFF-Anzeige
Montage: Aufsteckbar, DIN-Schienenmontage, Hutschienen-Befestigungselement
Terminals: Tunnelklemmen (fest: ≤ 25 mm², flexibel: ≤ 16 mm²)
Drahtabisolierung: 14 mm
Anzugsdrehmoment: 2 Nm
Schutzart: IP20 (modulares Gehäuse: IP40)
Pollutionsgrad: 2
Überspannungskategorie: III
Betriebstemperatur: -25 … 60 °C
Lagertemperatur: -40 … 60 °C
Mechanische Lebensdauer: 10.000 Zyklen
Elektrische Lebensdauer: 4.000 Zyklen
Dimensionen
Höhe: 85 mm
Breite: 18 mm
Tiefe: 75 mm
