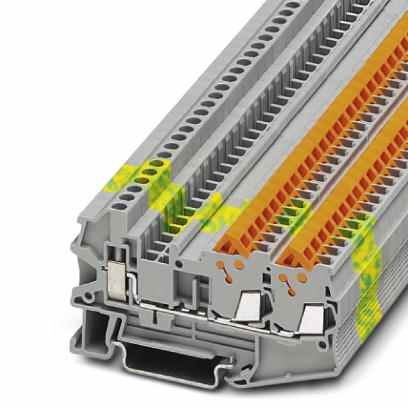

Phoenix Contact QTCU 1.5mm² TWIN Hybrid-Durchgangsklemme, 50 Stück, grau

Beschreibung

Produktinformationen "Phoenix Contact QTCU 1.5mm² TWIN Hybrid-Durchgangsklemme, 50 Stück, grau"

Die Vorteile der unterschiedlichen Anschlusstechniken vereinigen die Hybridvarianten.

Auf der Schaltschrankseite kommt z.B. der zeitsparende Schnellanschluss zum Einsatz.

Für die Verdrahtung zum Endkunden kann dann der UT-Schraubanschluss verwendet werden.

Allgemein

Anzahl der Etagen: 1

Anzahl der Anschlüsse: 3

Farbe: grau / blau

Isolierstoff: PA

Brennbarkeitsklasse nach UL 94: V0

Maße

Breite: 5,2 mm

Länge: 76,4 mm

Höhe NS 35/7,5: 42,8 mm

Höhe NS 35/15: 50,3 mm

Deckelbreite: 2,2 mm

Spezifikationen

Belastungsstrom maxima:l 17,5 A (bei 1,5 mm2 Leiterquerschnitt)

Bemessungsstoßspannung: 8 kV

Verschmutzungsgrad: 3

Überspannungskategorie: III

Isolierstoffgruppe: I

Anschluss gemäß Norm: IEC 60947-7-1

Nennstrom IN: 17,5 A

Nennspannung UN : 800 V

Anschlussdaten

Leiterquerschnitt starr min: 0,25 mm²

Leiterquerschnitt starr max :1,5 mm²

Leiterquerschnitt flexibel min: 0,25 mm²

Leiterquerschnitt flexibel max: 1,5 mm²

Leiterquerschnitt AWG/kcmil min: 24

Leiterquerschnitt AWG/kcmil max: 16

Anschlussart: Schnellanschluss

Material Aderisolation: PVC/PE
