Weidmüller WDU50NBL Durchgangs-Reihenklemme 50mm², W-Reihe Kompakt

Weidmüller WDU50NBL Durchgangs-Reihenklemme 50mm², W-Reihe Kompakt

Schraubanschluss, 50 mm², 1000 V, 150 A, blau

Breite         18,5 mm

Höhe         70 mm

Tiefe         69,6 mm

Tiefe inklusive Tragschiene         70,6 mm

Nettogewicht         84,38 g

Bemessungsquerschnitt         50 mm²

Bemessungsspannung         1.000 V

Nennstrom         150 A

Strom bei max. Leiter         192 A

Normen         IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x         0,21 mΩ

Bemessungsstoßspannung         8 kV

Verschmutzungsgrad         3

Überspannungskategorie         III

Abisolierlänge         24 mm

Anschlussart         Schraubanschluss

Anschlussrichtung         seitlich

Anzahl Anschlüsse         2

Anzugsdrehmoment, max.         6 Nm

Anzugsdrehmoment, min.         3,5 Nm

Klemmbereich, max.         70 mm²

Klemmbereich, min.         10 mm²

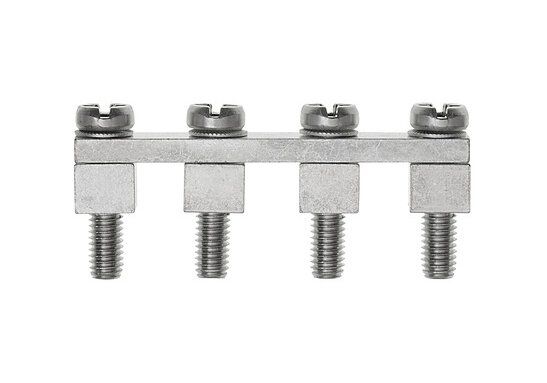

Ausführung         Schraubanschluss, für schraubbare Querverbindung, geschlossen

Anzugsdrehmoment (Klemmschraube für Aluleiter)         6 Nm

Anzugsdrehmoment (Klemmschraube für Kupferleiter)         3.5...6 Nm

Abschlussplatte erforderlich         Nein

Anzahl der Potentiale         1

Anzahl der Etagen         1

Anzahl der Klemmstellen je Etage         2

Anzahl der Potentiale pro Etage         1

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35

N-Funktion         Ja

PE-Funktion         Nein

PEN-Funktion         Ja
