Beschreibung
Einpoliger, koordinierter Blitzstromableiter DEHNbloc modular, Typ 1 nach EN auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A - 1.
Spezifikationen
Nennspannung AC (UN ): 230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC ): 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (Iimp ): 50 kA
Spezifische Energie (W/R): 625,00 kJ/Ohm
Schutzpegel (UP ): ≤ 2,5 kV
Folgestromlöschfähigkeit AC (Ifi ): 50 kAeff
Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 50 kAeff (prosp.)
Ansprechzeit (tA ): ≤ 100 ns
Max. Vorsicherung (L) bis IK = 50 kAeff (ta ≤ 0,2 s): 500 A gG
Max. Vorsicherung (L) bis IK = 50 kAeff (ta ≤ 5 s): 315 A gG
Max. Vorsicherung (L-L'): 125 A gG
TOV-Spannung (UT) - Charakteristik: 440 V / 120 min. - Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (TUP ): -40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (TUS ): -40 °C ... +60 °C
Funktions- / Defektanzeige: grün / rot
Anzahl der Ports: 1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.): 10 mm2 ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.): 50 mm2 mehrdrähtig / 35 mm2 feindrähtig
Anschlussquerschnitt (L'/N') (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf: 35 mm Hutschiene
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP 20

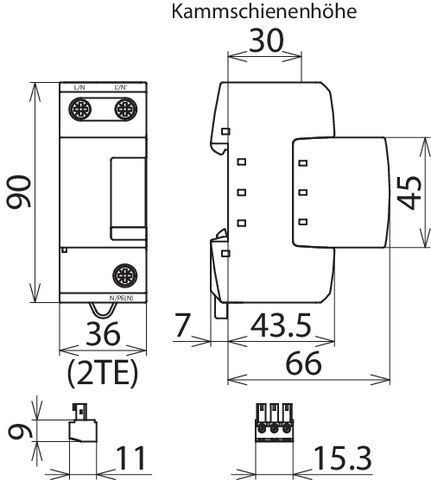

Einbaumaße: 2 TE
FM-Kontakte / Kontaktform: Wechsler
Schaltleistung AC: 250 V / 0,5 A
Schaltleistung DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen: max. 1,5 mm2 ein- / feindrähtig
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
