Dehn + Söhne 909331 Kombi-Ableiter TT, DSH ZP B2 TT 255

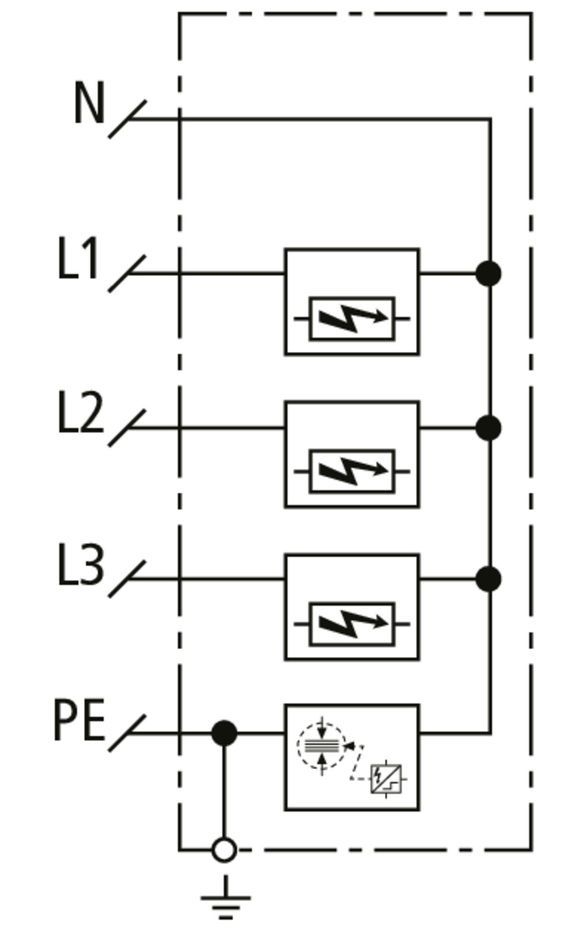

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).
Spezifikationen
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m): Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN ): 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC ): 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ): 30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ): 7,5 kA
Spezifische Energie [L-N] (W/R ): 14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ): 30 kA
Spezifische Energie [N-PE] (W/R ) 225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (In ): 20 / 80 kA
Schutzpegel [L-N] (UP ): ≤ 1,5 kV
Schutzpegel [N-PE] (UP ): ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ): 20 kV
Max. netzseitiger Überstromschutz: 160 A gG
TOV-Spannung [L-N] (UT) - Charakteristik: 440 V / 120 min. - Festigkeit
TOV-Spannung [N-PE] (UT) - Charakteristik: 1200 V / 200 ms - Festigkeit
Betriebstemperaturbereich (TU ): -40 °C ... +80 °C
Funktions- / Defektanzeige: grün / rot
Anzahl der Ports: 1
Anschlussquerschnitt (PEN, 9): 16-25 mm2 mehrdrähtig
Montage auf: 40-mm-Sammelschienensystem
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP 30 (mit Abdeckung)
Schutzpegel [L-PE] (UP ): ≤ 1,6 kV
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Kombi-Ableiter für Energietechnik
