Kathrein EAX2512 Sat-ZF-Abzweiger 8xSAT-ZF
Zweifach-Abzweiger und Zweifach-Verteiler für das Sat-ZF-Verteilsystem (8 x Sat-ZF)
Zur Signalverteilung in sehr großen Sat-ZF-Anlagen mit 9er-Multischalter-Kaskaden
Für die Innenmontage

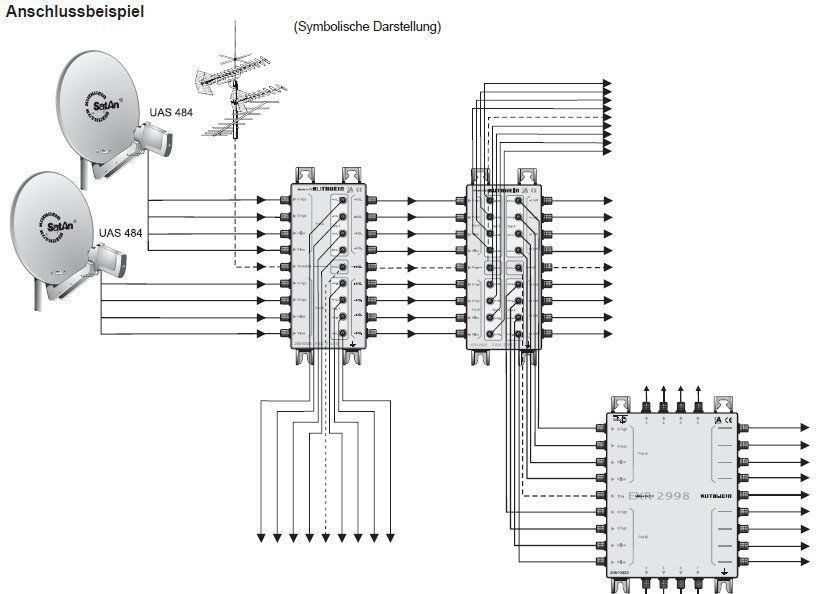

Zweifach-Abzweiger zum Anschluss von zwei 9er-Multischalter-Kaskaden an eine Stammleitung
Neun Zweifach-Abzweiger (8 x Sat-ZF u. 1 x terr. Bereich) in einem Gehäuse
Fernspeise-tauglich über Eingang <-> Stamm-Ausgang (8 x Sat-ZF); Trennkondensator an den Abzweigausgängen
Kaskadierbar mit weiteren EAX 2912 oder EBX 2920
Eingänge 1 x terrestrisch | 8 x Sat-ZF
Frequenzbereich MHz 5-862 | 950-2150
Durchgangsdämpfung (Eingang -> Stamm-Ausgang) dB 1,5 -> 2 | 0,8 -> 1,5
Anschlussdämpfung (Eingang -> Abzweig-/Verteilausgang) dB 12 | 13 -> 11
Entkopplung Abzweig-/Verteilausgänge dB 30 | 30
Entkopplung Stamm dB 50
Max. Fernspeisestrom pro Sat-Ebene mA 1000
Anschlüsse F-Connectoren

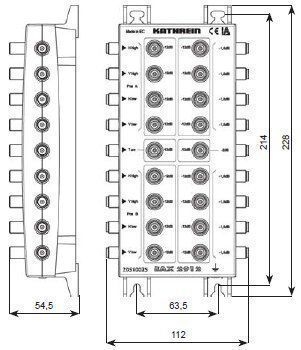

Abmessungen (B x H x T) mm 112 x 228 x 54,5
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Abzweiger und Verteiler
