Beschreibung

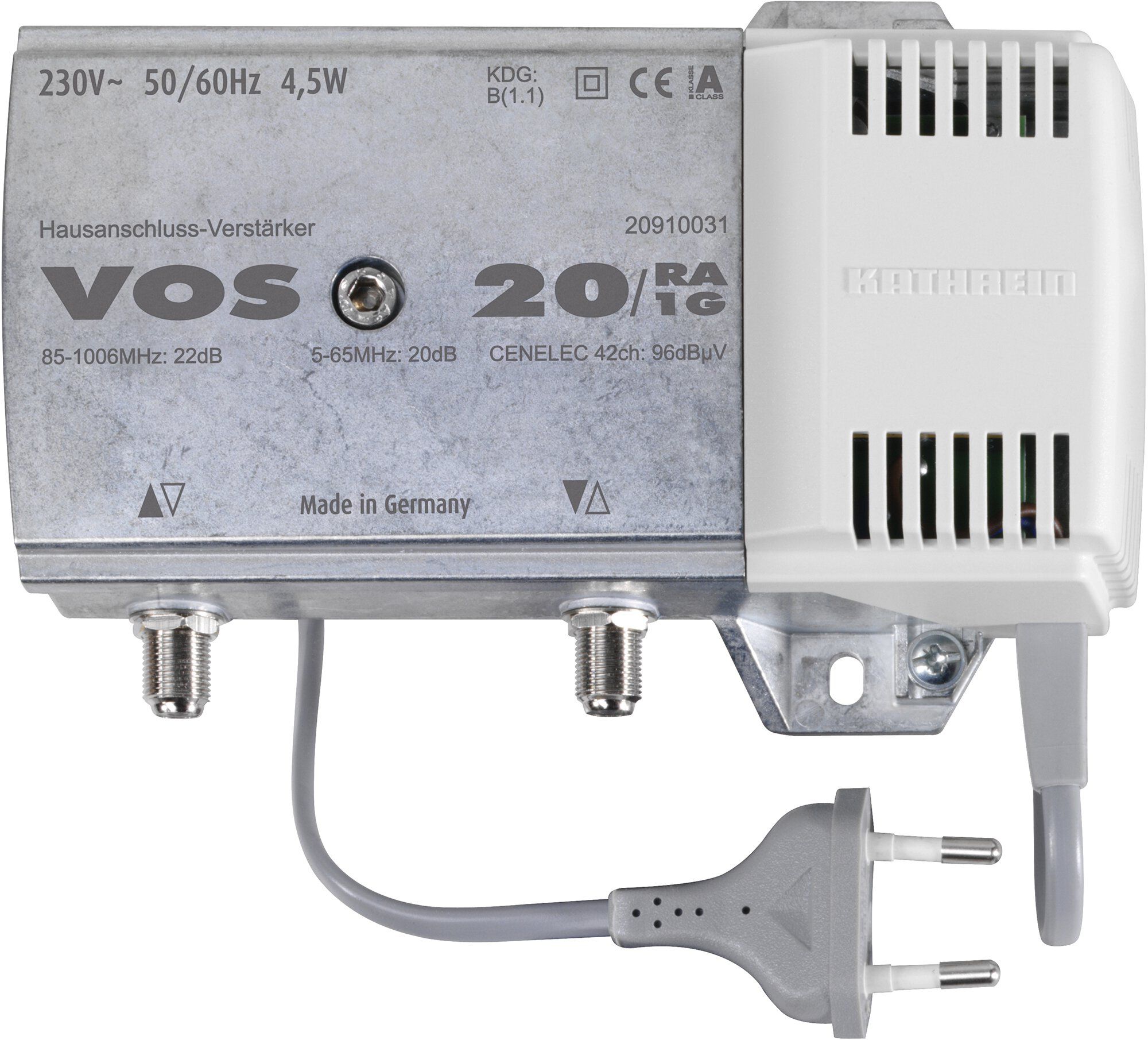

Hausanschluss-Verstärker - 5-65/85-1006 MHz - Rückw. aktiv - Verst.: 22 dB - Pegelst. 18 dB - Entz. 15 dB - Betriebspegel (60 dB CTB/CSO) 96 dBµV
- Hausanschluss-Verstärker für moderne HFC-Netze bis 1 GHz
- Komplettgerät mit Vorwärts-Verstärker, Rückweg- Verstärker, Diplexer, Stellglieder und Netzteil
- Gussgehäuse mit F-Anschlüssen
- LED als Betriebsanzeige
- Fest eingebauter, einstellbarer Dämpfungssteller (Vorwärts- und Rückweg; Lieferzustand Rückweg: max. Dämpfung)
- Fest eingebauter, einstellbarer Entzerrer (Vorwärtsweg)
- Integrierter Rückweg 5-65 MHz aktiv
- Erfüllen: EN 60728-11, EN 50083-2 und EN 60065
- Für die Innenmontage
- Eingebautes hocheffizientes Schaltnetzteil
- Interstage-Entzerrer mit Steckbrücken zuschaltbar (6 dB Preemphase)
Spezifikationen
Verstärkung: 20 dB, 22 dB
Leistungsaufnahme: 4,5 W
Temperaturbereich: -20 bis +55 °C
Einstellbereich der Entzerrung (am Eingang): 0-15 dB
Einstellbereich der Entzerrung (am Eingang) ¹): 6 dB
Dynamikbereich (Eingangspegeldichte): 22 dB
Einstellbereich der Verstärkung (am Ausgang) ²): 0-18 dB
Max. Ausgangspegel (60 dB IMA3/IMA2): 116/106 dBµV
Einstellbereich der Verstärkung (am Eingang): 0-18 dB
Frequenzbereich: 5-65 MHz, 85-1006 MHz
Einstellbereich der Verstärkung (am Eingang) ¹): 0/10 dB
Aussteuerungsfähigkeit nach KDG 1TS 140 (mittlere Systemlast): 120
Eingangs-Nennspannung: 230 (50/60 Hz) V AC
Betriebsanzeige: LED grün
Schutzklasse/Schutzart (nach EN 60529): II/IP 30
HF-Anschlüsse: F-Connectoren
Max. Betriebspegel CENELEC 42 Kanäle (60-dB-CTB/CSO ): 96 dBµV
Rauschmaß: 5 dB, 6 dB
Eingangspegeldichte (CINR: 50 dB)
Einstellbereich Interstage-Entzerrer ¹): 0/6 dB
Klassifizierung nach KDG 1 TS 140: B(1.1) dBµV
Dimensionen
Abmessungen: 155 x 105 x 54 mm
Gewicht: 0,8 kg
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
