Kathrein VWS2500 Multischalter- Verteilnetzverstärker

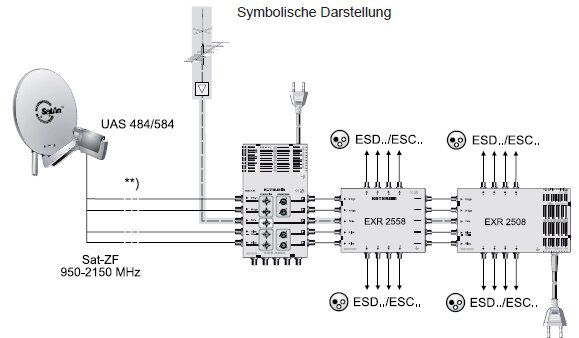

Der VWS 2500 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt.

Multischalter-Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF

Fünf Verstärker (4 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht

Hohe Aussteuerfestigkeit der Verstärkerzüge

Hohe Entkopplung zwischen den Verstärkerzügen

BK-Tauglichkeit des terrestrischen Verstärkerzuges

Einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel

Feste Vorentzerrung im terrestrischen Verstärkerzug

Einstellbarer Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug

Niedrige Leistungsaufnahme durch hocheffi zientes, kurzschlussfestes Schaltnetzteil

LNB-Fernspeisemöglichkeit über den Eingang horizontal low.

Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 485 möglich)

Für die Innenmontage

Spezifikationen:

Eingänge 1 x terrestrisch | 4 x Sat-ZF

Frequenzbereich         MHz 47-862 | 950-2150

Verstärkung dB 17 -> 21 | 24

Einstellbereich Dämpfungssteller (1-dB-Schritte) dB         0-15 | 0-15

Einstellbereich Entzerrung dB 2/4/6

Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 113  | 115

Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) | 110

Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 98

Entkopplung Stamm dB 40

Eingangsnennspannung V 230 (47-63 Hz)

Zulässiger Eingangsspannungsbereich V 198-253

Eingangsnennleistung bei 0-/150-/620-mA-Last W 5,4/8,1/18

Spannung sekundär (Eingang horiz. low) V 18

Verfügbarer Fernspeisestrom (Eingang horiz. low) mA 620

Schutzklasse/Schutzart II (schutzisoliert)/IP 30

Zulässige Umgebungstemperatur         °C -20 bis +55

Anschlüsse F-Connectoren

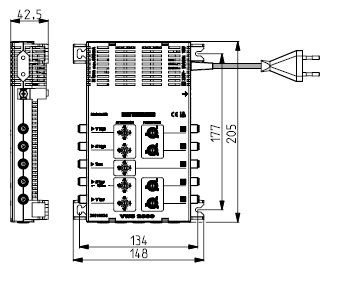

Abmessungen (B x H x T) mm 148 x 205 x 43
