Kathrein VWS2991 SAT-Verteilnetzverstärker

Produktinformationen "Kathrein VWS2991 SAT-Verteilnetzverstärker"

Der VWS 2991 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt.

Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF

Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht

Hohe Aussteuerfestigkeit der Verstärkerzüge

Hohe Entkopplung zwischen den Verstärkerzügen

BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe

Für die Innenmontage

Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat- und den terrestrischen Bereich (alle Sat-Zweige werden getrennt für jede Satellitenposition gleichzeitig eingestellt)

Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden getrennt für jede Satellitenposition gleichzeitig eingestellt)

Die Stromversorgung des VWS 2991 und LNB-Speisung erfolgt durch Fernspeisung aus dem Multischalter EXR 2908 über den Sat-Zweig "horizontal low"

Die Stromversorgung des VWS 2991 kann optional auch über den DC-Anschluss mit dem Netzteil NCF 18 erfolgen (nicht im Lieferumfang enthalten)

Bei Stromversorgung über den DC-Anschluss wird nur der Verstärker selbst versorgt, nicht aber die LNB-Speisung übernommen

Spezifikationen:

Eingänge 1 x terrestrisch | 8 x Sat-ZF

Frequenzbereich MHz 47-862 | 950-2150

Verstärkung dB 16 | 15

Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15

Einstellbereich Entzerrung dB 2/4/6

Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 108 | 112

Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 | 104

Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 96

Entkopplung Stamm dB 45

Versorgungsspannung V + 18

Stromaufnahme mA 120

Max. Fernspeisestrom (je Sat-Zweig) mA 1000

Schutzklasse/Schutzart IP 30

Zulässige Umgebungstemperatur °C -20 bis +55

Anschlüsse F-Connectoren

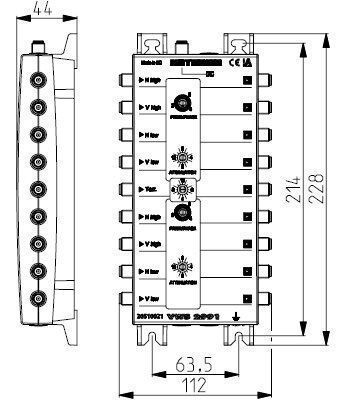

Abmessungen (B x H x T) mm 112 x 228 x 43
