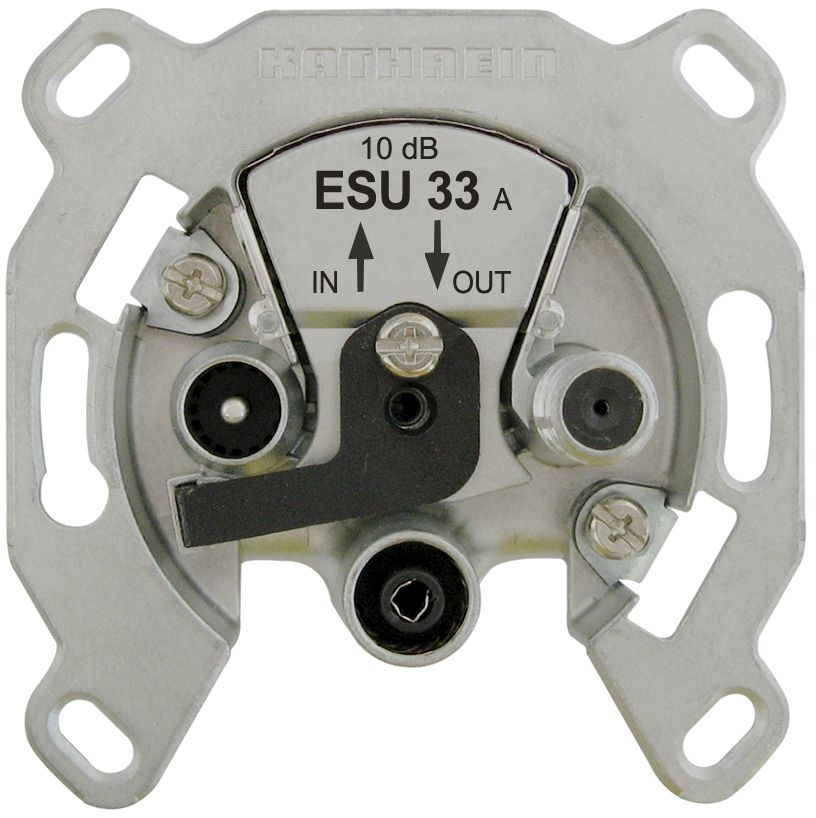

Kathrein ESU33 Durchschleifdose 3-fach, Einkabelsystem 10dB

Beschreibung

Produktinformationen "Kathrein ESU33 Durchschleifdose 3-fach, Einkabelsystem 10dB"

Richtkopplerdose, 3fach, für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494.

Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal).

Dämpfung 10dB

nur in Verwendung mit Einkabel-Systemen

Abschaltung bei Fehlbetrieb:

ESU 32: Abschaltung des angeschlossenen Receivers, wenn dieser nicht kompatibel zu UFO®micro ist

ESU 33/34: Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)

Überlastschutz durch elektronische Sicherung und Entkopplungsdioden

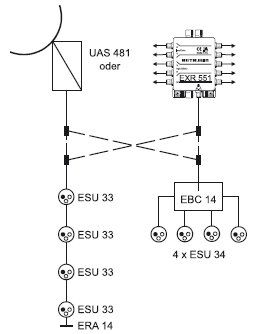

Als Abschlusswiderstand ist ERA 14 zu verwenden

Stabiles Druckgussgehäuse

Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mm

Mit fast allen Installationsprogrammen kombinierbar

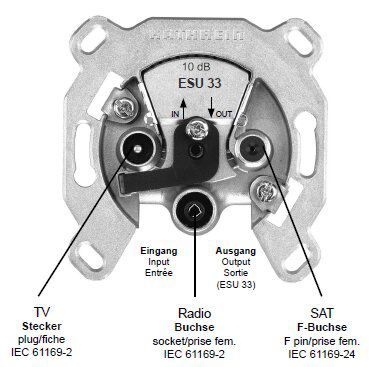

Anschlüsse:

TV - IEC (Sti)

Radio - IEC (Bu)

Sat-ZF - F (Bu)

Erfüllen: EN 60728-11 und EN 50083-2

CE Klasse A
