Kathrein ZAS90 Multifeed-Adapterplatte

Beschreibung

Produktinformationen "Kathrein ZAS90 Multifeed-Adapterplatte"

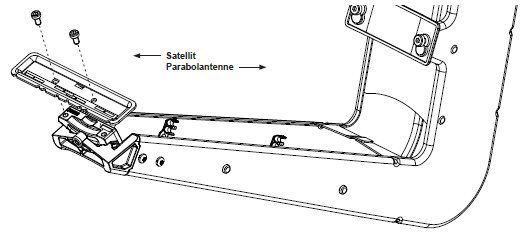

Zur Aufnahme von zwei oder drei Universal-Speisesystemen zum Empfang von maximal drei Satelliten mit einer Parabolantenne

Die Adapterplatte ZAS 90 ist nur für die Parabolantennen des Typs CAS 80gr, 80ro und 80ws sowie CAS 09, 90, 90/R geeignet

Es können wahlweise das Universal-Single-Speisesystem UAS 571, das Twin-Speisesystem UAS 572 bzw. die Universal- Quatro-Speisesysteme UAS 584 oder UAS 585 verwendet werden

Die ZAS 90 wird nur benötigt, wenn zwei Satelliten mit 9°-Orbitabstand oder drei Satelliten empfangen werden sollen

Hinweis:

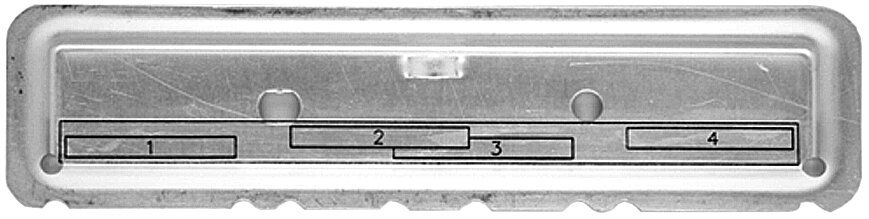

Montageposition 2 und 3 kann nicht gleichzeitig bestückt werden. Damit ein einwandfreier Multifeed-Empfang möglich ist, darf der Elevations-Unterschied der zuempfangenden Satelliten-Positionen max. 0,7° betragen. Die jeweiligen Elevationswerte für Ihren Empfangsort können Sie mit der Azimut-/Elevations-Berechnung im Internet (http://www.kathrein.de/de/sat/index_satpos.htm) durchführen.

To accept two or three compact feed systems in order to receive max. three satellites with one parabolic antenna

ZAS 90 adaptor plate is only suitable for the following parabolic antennas: CAS 80gr, 80ro, 80ws and CAS 09, 90, 90/R

UAS 584 and UAS 585 can be used

ZAS 90 is only required if two satellites that are 9° apart from one another or three satellites are to be received

Note:

Mounting positions 2 and 3 cannot be fi tted both at the same time. To enable proper multifeed reception, the elevation difference of the satellites one requires to receive must not exceed 0.7°. Refer to the website (http://www.kathrein.de/de/ sat/index_satpos.htm) to fi nd out the respective elevation values on your location by means of an azimuth/elevation calculation.
