Kathrein EXR 2508 Multischalter 5 auf 8, kaskadierbar

Beschreibung

Produktinformationen "Kathrein EXR 2508 Multischalter 5 auf 8, kaskadierbar"

Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf

viele Receiver.

5 Eingänge auf 16 Ausgänge

Ohne eigene Spannungsversorgung

Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)

Unabhängige Wahlmöglichkeit horizontal/vertikal,

low/high von jedem Receiver

Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz

Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich

Preemphase zum Entzerren der Kabeldämpfung integriert

Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich

Terrestrischer Bereich: 5-862 MHz passiv

Hohe Entkopplung zwischen den Ausgängen

Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)

Für die Innenmontage

EXR 2508:

Multischalter für acht Anschlüsse, mit integriertem Netzteil

Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet)

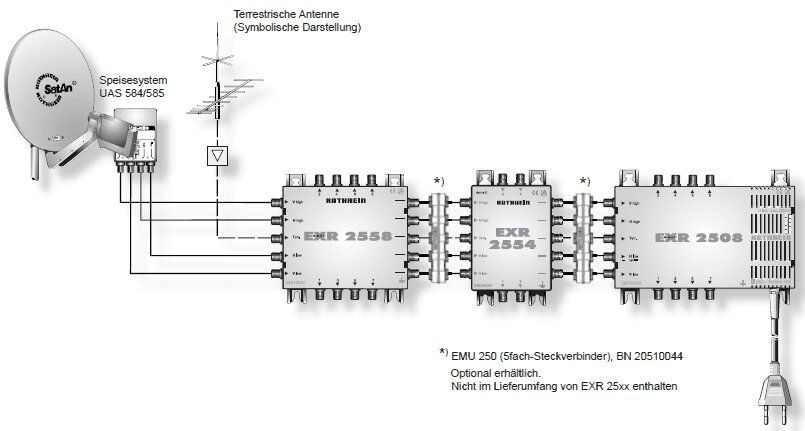

Kaskadierfähig mit EXR 2554/2558

Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen.

47-862/4 x 950-2150 MHz

F-Anschlüsse

integriertes Netzteil: 18 V

Anschlussdämpfung: SAT 5-0 dB/Terr. 15-17 dB

Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB

Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz
