Kathrein EXR 2908 Multischalter 9 auf 8, kaskadierbar

zum Empfang von 2 Satelliten

9 Eingäge auf 8 Ausgänge

zum Empfang von 2 Satelliten

Kaskadierfähige Multischalter zur Verteilung von 8 Sat- Ebenen und terrestrischer Signale auf viele Receiver

Je Receiver nur eine Niederführung notwendig (für Twin- Receiver zwei Niederführungen)

Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, Sat-Position A/Position B von jedem Receiver aus durch DiSEqC™-Steuerung

Bei Steuerung ohne DiSEqC™ ist eine Umschaltung horizontal/vertikal, low/high von Sat-Position A, mit Tone Burst zusätzlich Sat-Position A/Position B möglich

Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich

Integrierte Preemphase zum Entzerren der Kabeldämpfung

Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver

Terrestrischer Bereich: 5-862 MHz, passiv

Hohe Entkopplung zwischen den Ausgängen

Fernspeisemöglichkeit über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 485 möglich)

Für die Innenmontage

EXR 2908

Multischalter für 8 Anschlüsse, mit integriertem Netzteil

Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil

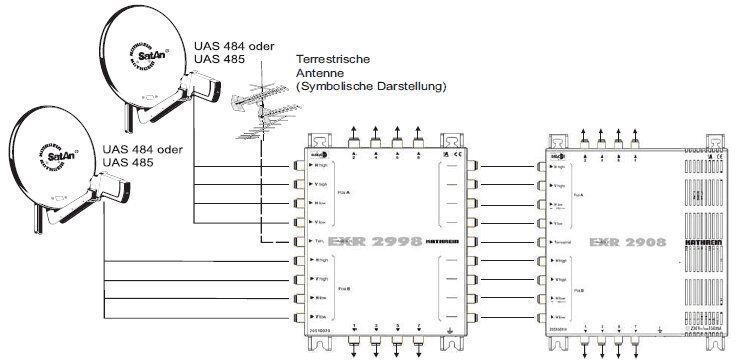

Erweiterungsfähig mit EXR 2998

Teilnehmeranschlüsse: 8

Eingänge: 1 x terr. | 8 x Sat-ZF

Frequenzbereiche: MHz 5-862 | 950-2150

Anschlussdämpfung: dB 10 -> 13 | 5 -> 0

Entkopplung horiz./vert.: dB - | 25

Entkopplung Teilnehmer: dB 25 | 25

Max. Ausgangspegel: dBµV 109

Steuerung mit DiSEqCTM: Vert./horiz., low/high, Pos. A/B

Steuerung ohne DiSEqCTM - mit 14/18 V und 0/22 kHz - mit Tone Burst Vert./horiz., low/high (Pos. A) Pos. A/B

Stromaufnahme/Teilnehmer: mA 30

Eingangsnennspannung: V 230 (47-63 Hz)

Zulässiger Eingangsspannungsbereich: V 198-253

Eingangsnennleistung bei 0-/300-/800-mA-Last: W: 1,7/7,5/18

Spannung sekundär: V 18

Max. Fernspeisestrom gesamt: mA 800

Schutzklasse/Schutzart: II (schutzisoliert)/IP 30

Zulässige Umgebungstemperatur: °C -20 bis +55

Anschlüsse: F-Connectoren

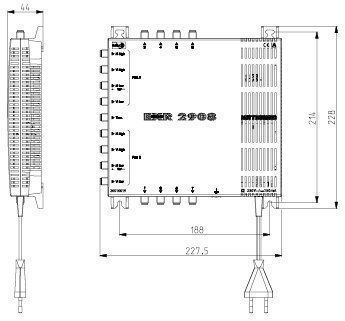

Abmessungen (B x H x T): mm 227 x 228 x 44
