Kathrein EXR 2998 Multischalter 9 auf 8, kaskadierbar als Durchgang

zum Empfang von 2 Satelliten nur in Verbindung mit EXR2908

9 Eingäge auf 8 Ausgänge

zum Empfang von 2 Satelliten nur in Verbindung mit EXR2908

Kaskadierfähige Multischalter zur Verteilung von 8 Sat- Ebenen und terrestrischer Signale auf viele Receiver

Je Receiver nur eine Niederführung notwendig (für Twin- Receiver zwei Niederführungen)

Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, Sat-Position A/Position B von jedem Receiver aus durch DiSEqC™-Steuerung

Bei Steuerung ohne DiSEqC™ ist eine Umschaltung horizontal/vertikal, low/high von Sat-Position A, mit Tone Burst zusätzlich Sat-Position A/Position B möglich

Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich

Integrierte Preemphase zum Entzerren der Kabeldämpfung

Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver

Terrestrischer Bereich: 5-862 MHz, passiv

Hohe Entkopplung zwischen den Ausgängen

Fernspeisemöglichkeit über die Eingänge horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 485 möglich)

Für die Innenmontage

EXR 2998

Multischalter Durchgang zur Anlagenerweiterung um jeweils acht Anschlüsse

Hohe Kaskadierfähigkeit (bis 40 Anschlüsse)

Teilnehmeranschlüsse. 8

Eingänge: 1 x terr. | 8 x Sat-ZF

Frequenzbereiche: MHz 5-862 | 950-2150

Durchgangsdämpfung: dB 3,5 | 1,0 -> 2,5 ¹)

Anschlussdämpfung: dB 13 -> 16 | 5 -> 0

Entkopplung horiz./vert.: dB 25

Entkopplung Teilnehmer: dB 25 | 25

Entkopplung Stamm: dB 40

Max. Ausgangspegel: dBµV 109

Steuerung mit DiSEqCTM: Vert./horiz., low/high, Pos. A/B

Steuerung ohne DiSEqCTM - mit 14/18 V und 0/22 kHz - mit Tone Burst: Vert./horiz., low/high (Pos. A) Pos. A/B

Stromaufnahme/Teilnehmer: mA 30

Max. zulässiger Fernspeisestrom pro Stamm: mA 1000

Schutzklasse/Schutzart: IP 30

Zulässige Umgebungstemperatur: °C -20 bis +55

Anschlüsse: F-Connectoren

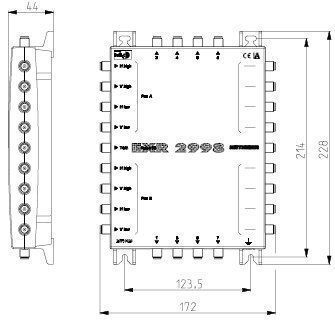

Abmessungen (B x H x T): mm 172 x 228 x 44
