Maico DZS 20/2B Axial-Wandventilator, Drehstrom, 1.150 m³/h

Produktinformationen "Maico DZS 20/2B Axial-Wandventilator, Drehstrom, 1.150 m³/h"

Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857.

8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.

Einbau in jeder Lage möglich.

Motor:

Asynchronmotor / Drehstrommotor

Drehzahlsteuerbar

Nicht zur Förderung wasserdampfgesättigter Luft geeignet

Bemessungsspannung 400 V, 50 Hz.

Thermischer Überlastungsschutz serienmäßig.

Ausnahme: Bei DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren

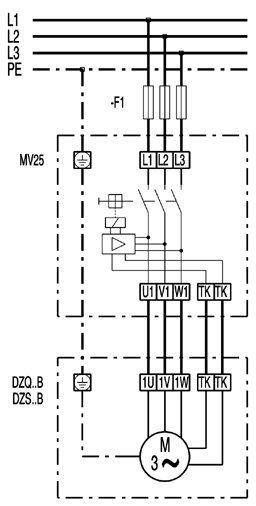

Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden.

Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.

Polumschaltbare Motoren mit den Drehzahlverhältnissen 12/6, 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/6 oder 6/4 enthalten getrennte Wicklungen.

Elektrischer Anschluss:

400V, 50Hz

Netzzuleitung: NYM-J 7x1,5mm²

An Klemmleiste im Abschlussdeckel des Motors

Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Spezifikationen:

Ausführung: Stahlwandring

Fördervolumen: 1150 m³/h

Drehzahl: 2850 1/min

Drehzahlsteuerbar

Spannungsart: Drehstrom

Bemessungsspannung: 400 V

Netzfrequenz: 50 Hz

Nennleistung: 65 W

INenn: 0,17 A

IMax: 0,24 A

Schutzart (IP): 55

Wärmeklasse: B

Einbauort: Wand / Decke

Einbauart: Aufputz

Einbaulage: waagerecht / senkrecht

Material: Stahlblech, verzinkt

Gewicht : 5,4 kg

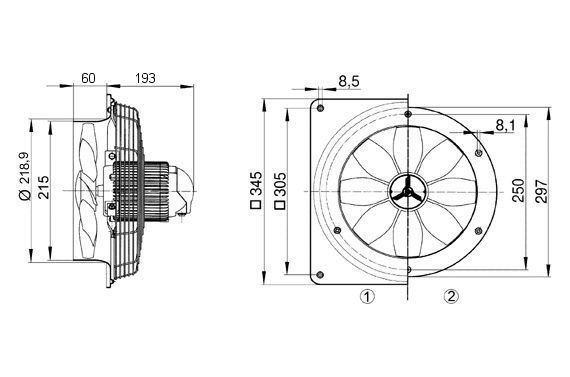

Nennweite: 200 mm

Fördermitteltemperatur bei Nennstrom: 60 °C

Fördermitteltemperatur bei IMax: -20 bis 60 °C

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
