Maico ER 100 H Ventilatoreinsatz, 100 m³/h, mit Feuchtesteuerung und Grundlastschaltung

Maico 0084.0134 Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 100 m³/h, mit Feuchtesteuerung und Grundlastschaltung

Ausführung mit Feuchtesteuerung und Grundlastschaltung

• Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.
• Vollautomatische intelligente Feuchtesteuerung.
• Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.
• Nicht drehzahlsteuerbar.
• Nicht für Zweitraumlüftung geeignet.
• Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.

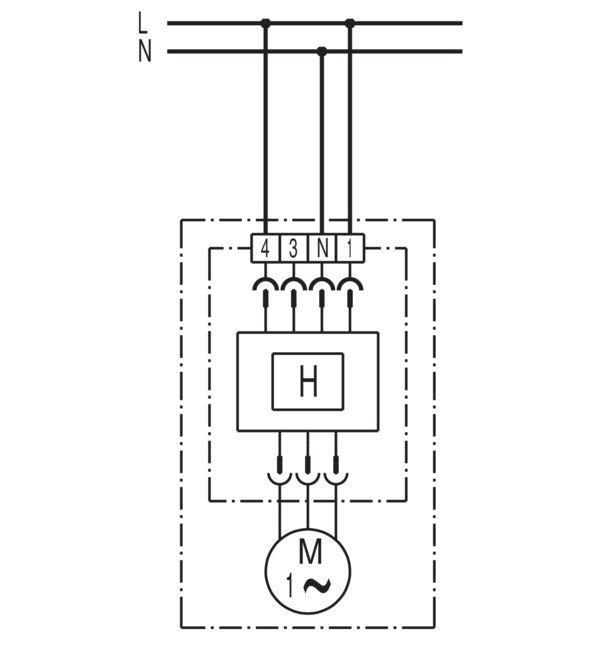

• Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.

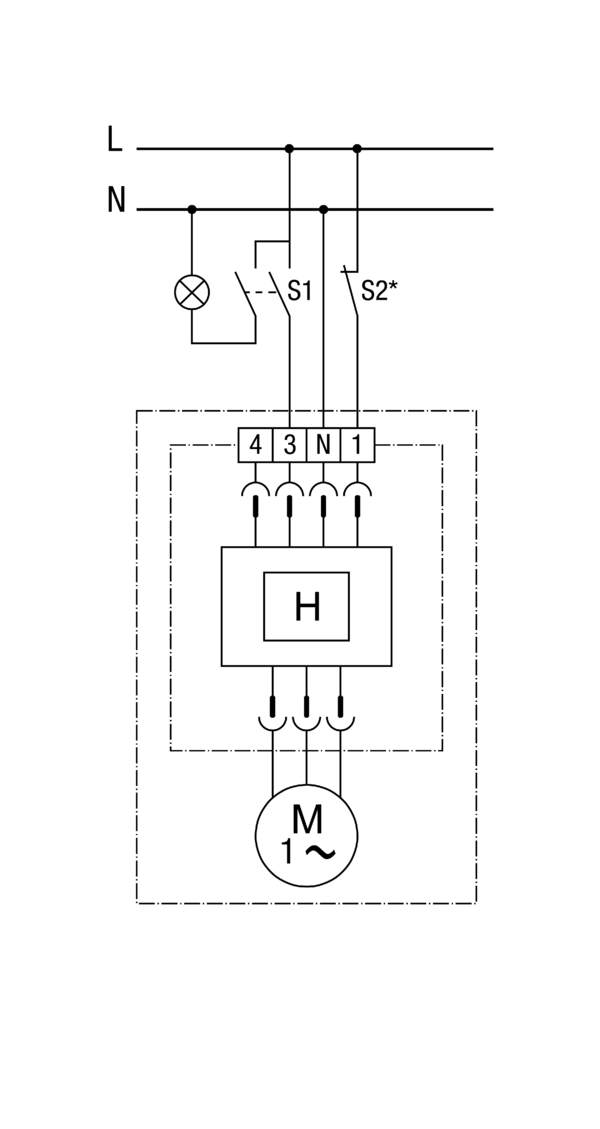

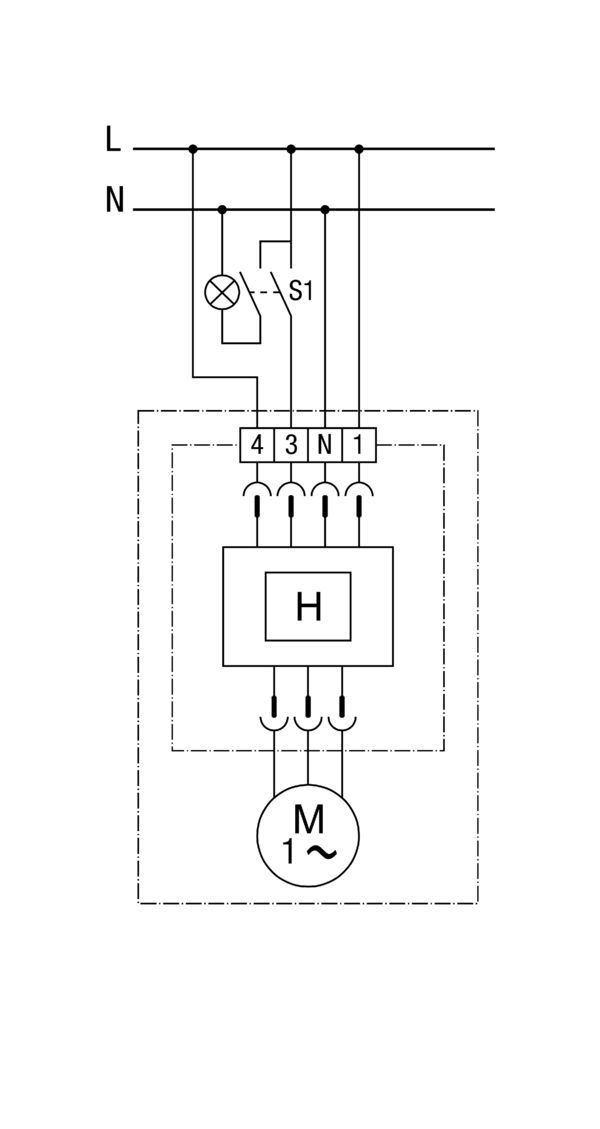

• Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb; manuelle Zuschaltung der Volllast; Ein- bzw. Ausschalten des Ventilators durch einen Schalter.

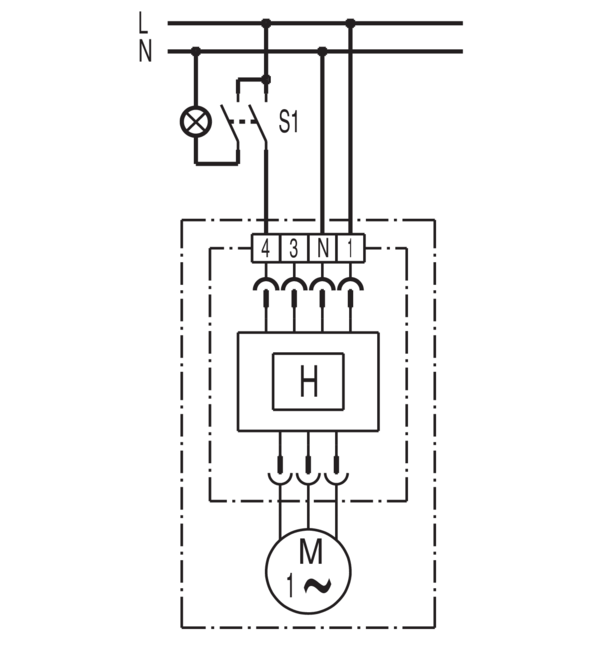

• Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.
• Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.

Merkmale

• Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
• Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
• Problemloser Filterwechsel ohne Werkzeug.
• Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe: verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können auch bei Strahlwasser eingebaut werden.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Leckluftvolumenstrom < 0,01 m³/h.
• Schachtpegeldifferenz

Spezifikationen

Artikel: ER 100 H

Ausführung: Feuchtesteuerung

Fördervolumen: 35 m³/h / 100 m³/h

Drehzahl: 850 1/min / 1900 1/min

Luftrichtung: Entlüftung

Drehzahlsteuerbar: nein

SEC average: -21,95 kWh/(m2*a)

Spannungsart: Wechselstrom

Bemessungsspannung: 230 V

Netzfrequenz: 50 Hz

Leistungsaufnahme: 9 W / 29,5 W

IMax: 0,09 A / 0,14 A

Schutzart: IP X5

Netzzuleitung: 5 / 1,5 mm²

Einbauort: Wand / Decke

Einbauart: Unterputz

Systemart: dezentral

Material: Kunststoff

Farbe: verkehrsweiß, ähnlich RAL 9016

Filterklasse: ISO Coarse > 30 % (G2)

Ausblasrichtung: seitlich

Fördermitteltemperatur bei IMax: 40 G C

Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar

Schalldruckpegel: 26 dB(A) / 45 dB(A) / Angabe bei einer äqivalenten Absorptionsfläche AL = 10 m²

Verpackungseinheit: 1 Stück

Nennweite: 75 mm / 80 mm
