Maico PP45RC 0095.0242 PushPull 45 Funk-Einzelraumlüfter 230V

Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, mit Funksteuerung und elektrischer Klappe, mit Innenabdeckung und zwei integrierten Filtern (G2 + G3), so dass die Luft in beide Richtungen gefiltert wird.

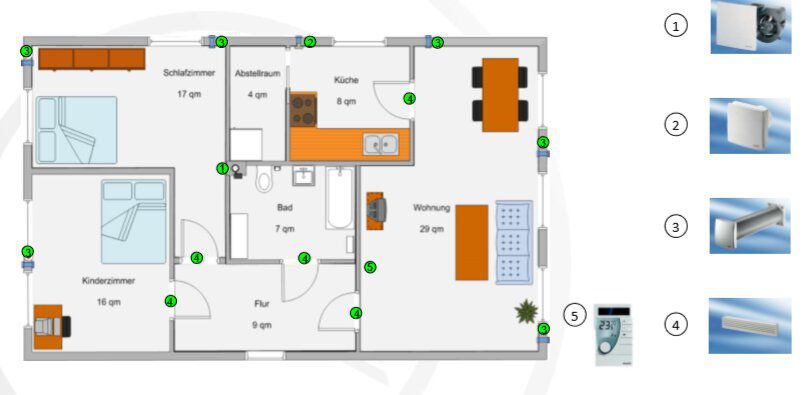

Um eine effiziente Lüftung zu erreichen, ist es bei PP45RC Voraussetzung, die Geräte paarweise zu betreiben

Die Geräteversion PP 45 RC verfügt über eine elektrische Klappe. Werden die Geräte abgeschaltet (Stufe 0) schließt die Klappe automatisch. Hierbei verbraucht das Gerät keine elektrische Energie.

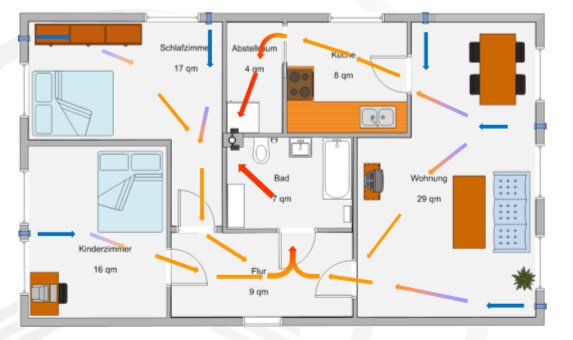

Mit dem Funkschalter DS 45 RC können 5 Lüftungsstufen 15/20/30/36/42 m³/h und 3 Betriebsprogramme (Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb) betrieben werden. Im Auto-Betrieb wird das Fördervolumen stufenlos an den Sensorwert angepasst.

Mit dem EnOcean Actor PP45ACT können die PushPull Funkgeräte PP 45 RC mit kabelgebundenen Abluftgeräten (ECA, ER) zu einem Lüftungssystem kombiniert werden

Als Alternative zum Funkschalter DS 45 RC bietet die Raumluftsteuerung RLS 45 K in Kombination mit dem EnOcean-Erweiterungsmodul PP 45 EO die einzigartige Möglichkeit, die kabelgebundenen PP 45 K und PP 45 O und die Funkgeräte PP 45 RC miteinander zu verbinden. Mit dieser Steuerungskombination können daher z.B. im Erdgeschoss kabelgebundene Geräte und im 1. Obergeschoss Funkgeräte installiert werden. Das ganze System wird dabei mit einem Tastendruck angesteuert.

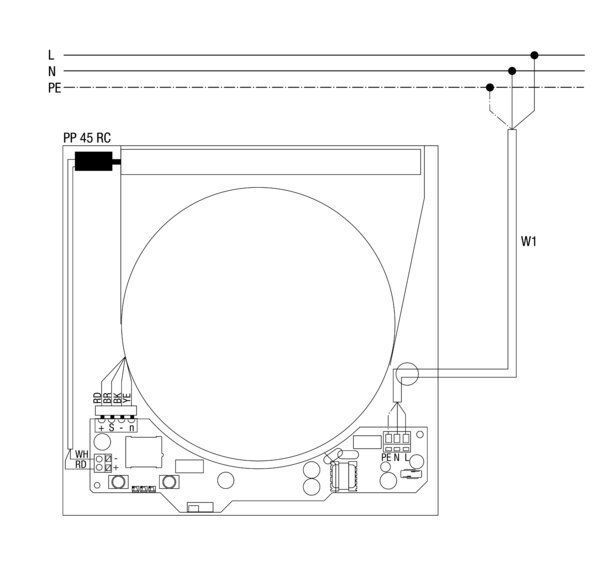

Elektrischer Anschluss

Die PushPull-Geräte werden direkt an eine 230V-Stromleitung angeschlossen. Angesteuert werden sie mit dem Funkschalter DS45RC, welche ohne Batterien funktionieren.

Montagehinweise

Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. Anschließend folgt die Integration des PushPull-Lüfters.

Wärmetauscher

Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.

Kondensatablauf

Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.

notwendiges Zubehör:

- Rohbauhülse PP 45 RHK ( 500 mm) oder

- Rohbauhülse PP 45 RHL ( 800 mm)

- Außenabdeckung PP 45 AK ( Kunststoff), PP 45 AE (Edelstahl) oder PP 45 AW ( Stahlblech weiß) für Außenwandmontage

- Laibungselement PP 45 LE für Laibungskanalmontage

- Funkschalter DS 45 RC, die Geräteanzahl ist nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.

optionales Zubehör:

- Schalldämmelement PP45 SE

- Mauerblock PP 45 MB

- Leistungsteil PP 45 LT

- EnOcean-Erweiterungsmodul PP 45 EO

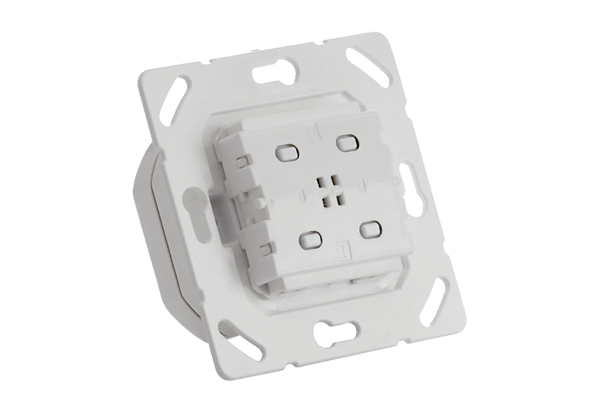

- EnOcean-Actor PP 45 ACT

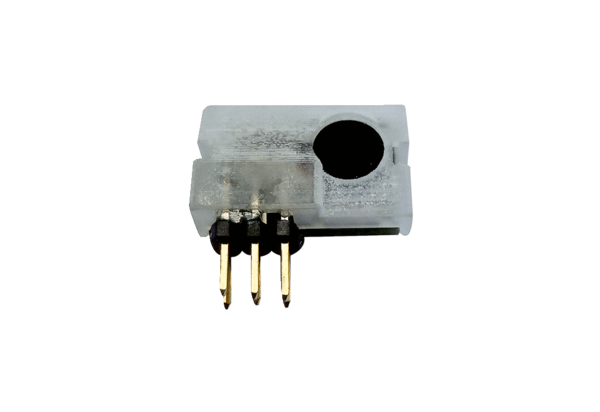

- Feuchtesensor PP 45 HYI und PP 45 HY

- CO2-Sensor PP 45 CO2

- VOC-Sensor PP 45 VOC

- Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2P

Spezifikationen

Fördervolumen         15 m³/h / 20 m³/h / 30 m³/h / 36 m³/h / 42 m³/h

Energieeffizienzklasse         A+

Bemessungsspannung         230 V

SPI-Wert nach DIN EN 13141-7 (A7)         12 Wh/m³

Maximale Leistungsaufnahme         1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W

Schutzart         IP 00

Einbaulage         waagerecht

Systemart         dezentral

Material Gehäuse         Kunststoff PP

Material Wärmetauscher         Keramik

Farbe         verkehrsweiß, ähnlich RAL 9016

Filterart         Außen- und Abluftfilter

Filterklasse         G2 / G3

Max. Wärmebereitstellungsgrad nach DIN EN 13141-8         84,3 %

Notwendige Raumluftsteuerung         DS 45 RC oder RLS 45 K mit PP 45 EO

Schalldruckpegel         23 dB(A) / 28 dB(A) / 33 dB(A) / 37 dB(A) / 40 dB(A) / Abstand 1 m, Freifeldbedingungen

Bewertete max. Element-Normschallpegeldifferenz Dn,w         45 dB

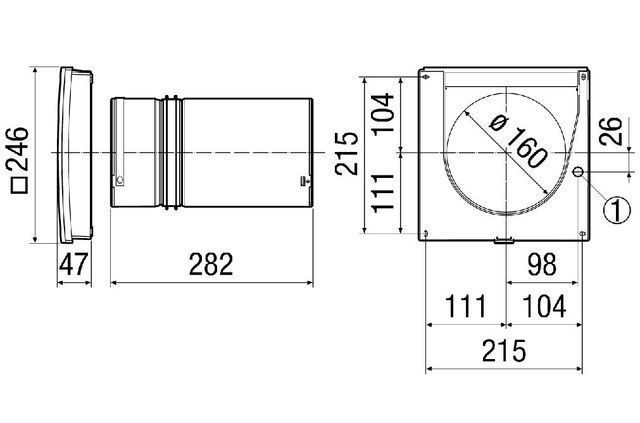

Dimensionen

Anschlussdurchmesser         160 mm

Notwendiger Mauerdurchbruch         162 bis 182 mm

Wandstärke         290 mm / 500 mm

Wandstärke         265 mm (wenn der Einschub mit Wandhülse bündig ist) / 500 mm
