Endmontage-Sets für das Einzelraumlüftungsgerät PushPull Balanced PPB 30 K mit integriertem Feuchtesensor, zwei Ventilatoren, zwei Keramik-Wärmeübertragern, Innenabdeckung und zwei integrierten Filtern (G3), so dass die Luft in beide Richtungen gefiltert wird.

Wir empfehlen diese Geräte in Ablufträumen (WC, Bad, Küche) einzusetzen. Durch die Geräteschutzart IP X4 ist dies problemlos möglich.

Notwendiges Zubehör:

- PP 45 RHK oder PP 45 RHL (Rohbauhülse)

- PPB 30 AK, PPB 30 AE, PPB 30 AW oder PPB 30 AS (Außenabdeckung)

- RLS 45 K (Raumluftsteuerung)

Eine Kombination von PPB 30 K und RLS 45 O ist nicht zulässig.

Optionales Zubehör:

-PPB 30 VS (Verlängerungsset)

-PP 45 MB (Mauerblock)

-PPB 30 ARE und PPB 30 ARW (Ausgleichsrahmen)

-PPB 30 ARE BB und PPB 30 ARW BB (Befestigungsblech für Ausgleichrahmen)

-PP 45 HYI und PP 45 HY (Feuchtesensor)

-PP 45 CO2 (CO2-Sensor)

-PP 45 VOC (VOC-Sensor)

-PPB 30 G3 (Luftfilter, Ersatz)

Die Raumluftsteuerungen RLS 45 K kann mit dem internen Feuchtesensor PP 45 HYI oder mit den externen Sensoren PP45 HY, PP 45 CO2 und PP 45 VOC erweitert werden. Dabei erreichen die Geräte die Energieeffizienzklasse A.

Die Raumluftsteuerungen RLS 45 K kann in 5 Lüftungsstufen 5/12/18/22/26 m³/h und 2 Betriebsarten Dauerentlüftung mit Wärmerückgewinnung, Querlüftung ohne Wärmerückgewinnung und Automatikbetrieb betrieben werden.

Außerdem bietet die Raumluftsteuerung RLS 45 K die Möglichkeit per Inbetriebnahmesoftware die Gerätekonfiguration bequem mit dem PC/Laptop (Windows) durchzuführen. Dabei können die Einstellungen als Profile gespeichert und auf weitere Steuerungen übertragen werden.

Funktionen

Die empfohlene Kombinationsmöglichkeit ist 2 x bzw. 4 x PP 45 O/K + 1 x PPB 30 K + 1 x RLS 45 K.

Die empfohlene Kombinationsmöglichkeit für funkgesteuertes System ist 2 x bzw. 4 x PP 45 RC + 1 bzw. 2 x PPB 30 RC + 1 x DS 45 RC.

In diesem Fall kann das PPB 30 K/RC Gerät in zwei verschiedenen Betriebsmodi betrieben werden. Im Autobetrieb arbeitet das Gerät komplett autark in Abhängigkeit des Feuchtewertes vom integrierten Sensor. Im Autobetrieb werden von der Raumluftsteuerung RLS 45 K bzw. dem Funkschalter DS 45 RC lediglich die Befehle „Extern Aus" und „Lüftungsstufe 0" ausgeführt. Im Systembetrieb arbeitet das Gerät komplett nach Vorgaben der Raumluftsteuerung RLS 45 K bzw. Funkschalter DS 45 RC. Nur im Falle der Feuchtelast (Grenzwert einstellbar) koppelt sich das Gerät vom System ab und startet die Entfeuchtung.

Die Entfeuchtungsautomatik kann als Intensivlüftungsbetrieb (Stufe 5 mit Wärmerückgewinnung) oder als Abluftbetrieb (45m³/h ohne Wärmerückgewinnung) eingestellt werden.

Im Falle der Geruchslast kann der Intensivlüftungsbetrieb (Stufe 5 mit Wärmerückgewinnung) oder Abluftbetrieb (45m³/h ohne Wärmerückgewinnung) ebenso manuell mit einem Taster/Schalter ausgelöst werden. Die Dauer dieser Funktion ist einstellbar (Werkeinstellung = 10 min).

Im Falle des Abluftbetriebes vom PPB 30 K bzw. PPB 30 RC sorgen die an der Raumluftsteuerung RLS 45 K angeschlossenen oder am Funkschalter DS 45 RC eingelernten PP 45 Geräte für die notwendige Zuluft. Die Kombination von PPB 30 K und Abluftgeräten (z.B. ER/ECA) an einer Raumluftsteuerung RLS 45 K ist nicht möglich.

Wärmetauscher

Mit den Hochleistungswärmetauschern und den hocheffizienten EC-Ventilatoren erreichen die Geräte einen Wärmebereitstellungsgrad von 73 % beim Referenzvolumenstrom.

Montagehinweise

Montage erfolgt in 2 Schritten:

Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %.

Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten.

Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt.

Anschließend folgt die Integration des Endmontage-Sets.

Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.

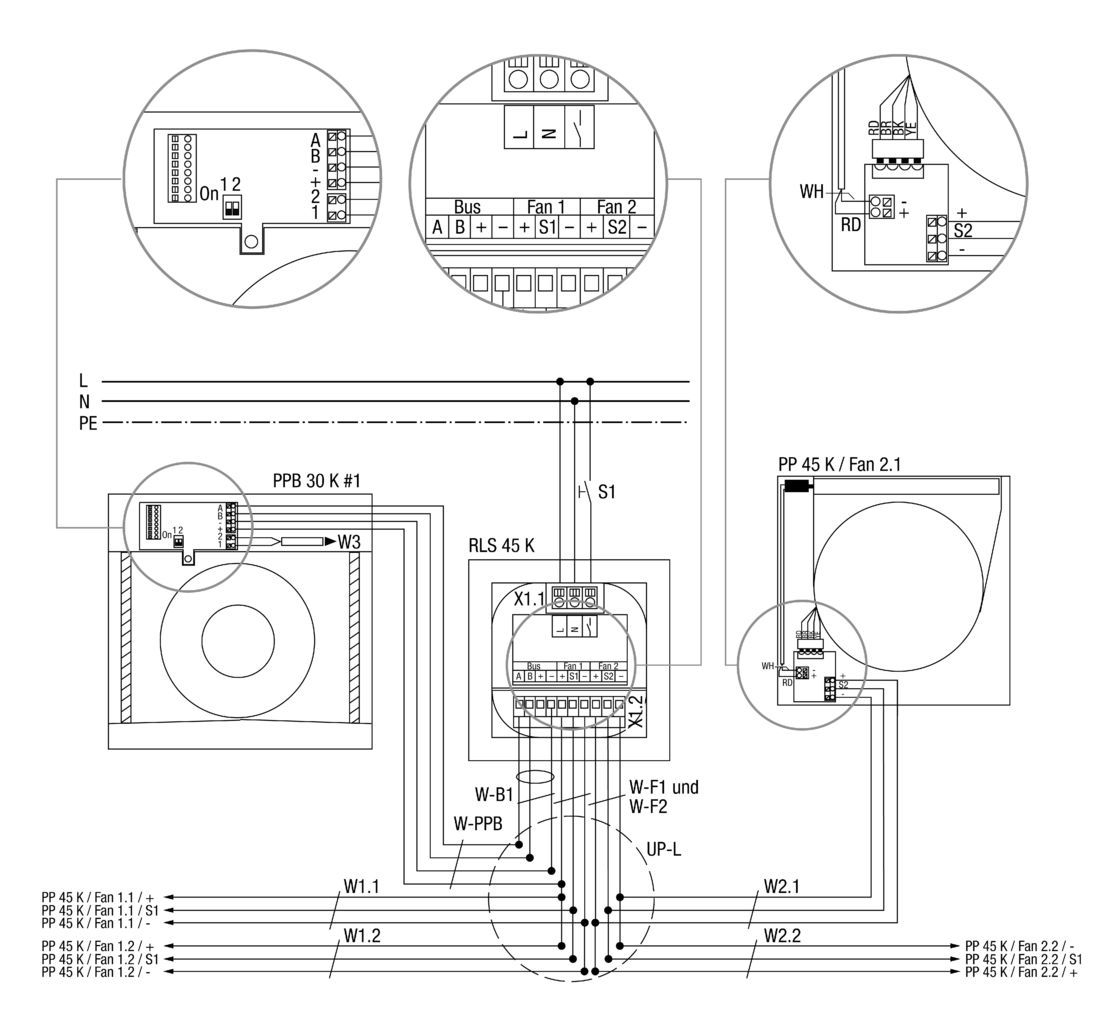

Elektrischer Anschluss

Das Gerät wird betriebsfertig montiert geliefert.

Elektrischer Anschluss erfolgt mittels Steckverbindung.

Verbindung zur Raumluftsteuerung RLS 45 K über steckbare Steuerleitungen.

Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K zum Gerät ist gleichzeitig die Steuerleitung.

Das PPB30 RC wird direkt an 230V angeschlossen. ACHTUNG: Einsatzbereich (Schutzzone) des Gerätes prüfen.

Kondensatablauf

Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.

Spezifikationen

Artikel: PPB 30 K

Fördervolumen: 5 m³/h / 12 m³/h / 18 m³/h / 22 m³/h / 26 m³/h

Energieeffizienzklasse: A

Bemessungsspannung: 12 V DC

SPI-Wert: 0,19 Wh/m³

Maximale Leistungsaufnahme: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W

Schutzart: IP X4

Einbaulage: waagerecht

Systemart: dezentral

Material Gehäuse: Kunststoff

Material Wärmetauscher: Keramik

Farbe: verkehrsweiß, ähnlich RAL 9016

Gewicht: 4,69 kg

Filterart: Außen- und Abluftfilter

Filterklasse: G3/G3

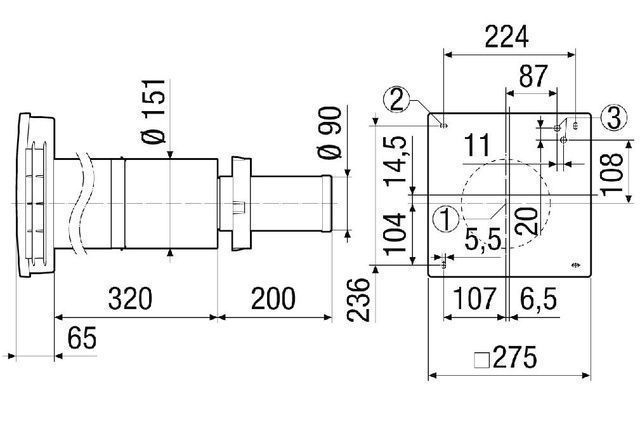

Anschlussdurchmesser: 160 mm

Breite: 275 mm

Höhe: 275 mm

Tiefe: 585 mm

Notwendiger Mauerdurchbruch: 162 bis 182 mm

Wandstärke: 320 mm / 500 mm

Wärmebereitstellungsgrad beim Referenzvolumenstrom: 73,3 %

Notwendige Raumluftsteuerung: RLS 45 K

Schalldruckpegel:23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) Abstand 1 m, Freifeldbedingungen

Bewertete max. Element-Normschallpegeldifferenz Dn,w: 37 dB
