Maico PPB 30 O Endmontage-Set für Einzelraumlüftungsgerät PushPull Balanced PPB 30 O mit Wärmerückgewinnung

• Alternative für kostengünstige Badentlüftung mit Wärmerückgewinnung: PPB 30 O Gerät
• LowCost-Lösung: Kombination von 1 x PPB 30 O + 1 x RLS 45 O möglich (Schutzart der Raumluftsteuerung: IP 00)
• Abluftbetrieb: 45 m³/h ohne Wärmerückgewinnung und ohne Volumenstromausgleich
• Einsatzbereich: Primär für Einbau in Ablufträumen konzipiert
• Schutzart: IP X4, flexible Montageortwahl im Bad
• Energieeffizienz: SPI-Wert von 0,19 Wh/m³, Energieeffizienzklasse A
• Betriebsarten: 5 Lüftungsstufen (5/12/18/22/26 m³/h) und 2 Betriebsarten (Dauerentlüftung mit Wärmerückgewinnung, Querlüftung ohne Wärmerückgewinnung)
• Maximale Ventilatorenanzahl: 6, mögliche Kombinationen z.B. 3 x PPB 30 O + 1 x RLS 45 K
• Zulassungen und Zertifikate: Prüfbericht nach EN 13141-8, Eintragung in TZWL Bulletin
• Wärmetauscher: Hochleistungswärmetauscher, hocheffiziente EC-Ventilatoren, Wärmebereitstellungsgrad von 73 % (Referenzvolumenstrom nach EN)

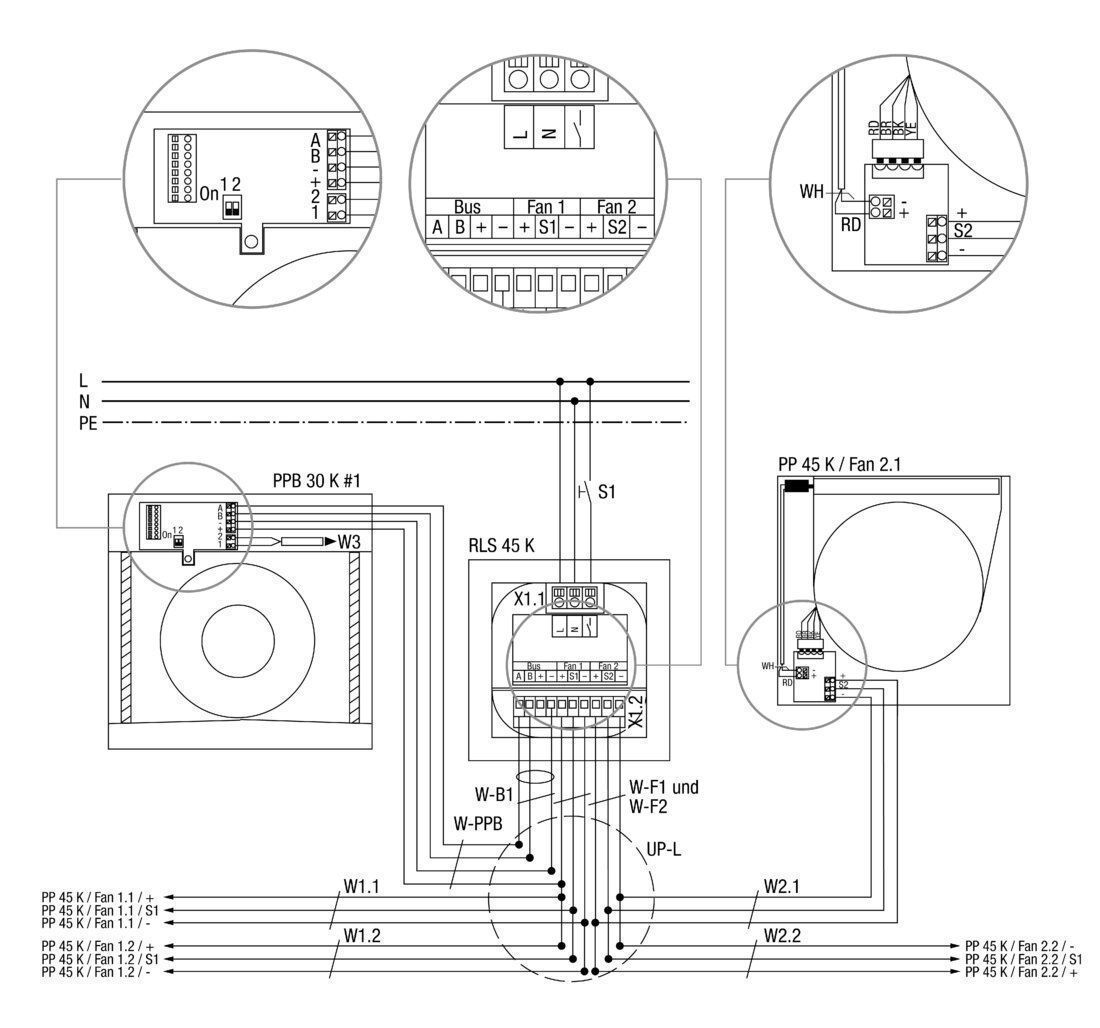

• Elektrischer Anschluss: Betriebsfertig montiert, Steckverbindung, Verbindung zur Raumluftsteuerung über steckbare Steuerleitungen

Montagehinweise:

• Zwei-Schritte-Montage: Rohbauhülse (DN 160) + Außenabdeckung in Kernlochbohrung (DN 160, Neigung 1-2 %)
• Kernbohrung DN 182 empfohlen, Ausrichtung der Hülse mit Styroporkeilen
• Schutz vor Verunreinigungen durch Putzschutzdeckel
• Integration des Endmontage-Sets, keine Rohrverlegung oder Einregulierung notwendig

Zubehör:

• Notwendiges Zubehör: Rohbauhülse PP 45 RHK oder PP 45 RHL, Außenabdeckung (verschiedene Modelle), Raumluftsteuerung (RLS 45 K oder RLS 45 O)
• Zubehör: Strömungsoptimierte Außenabdeckungen, Endmontage-Set mit Ventilatoren, Keramik-Wärmeüberträger, Innenabdeckung, zwei Filtern (ISO Coarse 45 % G3)
• Optionales Zubehör: Verlängerungsset, Mauerblock, Ausgleichsrahmen, Befestigungsblech, Feuchtesensor, CO2-Sensor, VOC-Sensor, Ersatz-Luftfilter

Spezifikationen

Ausführung: Objektversion

Fördervolumen: 5 m3/h / 12 m3/h / 18 m3/h / 22 m3/h / 26 m3/h

Energieeffizienzklasse: A

Bemessungsspannung: 12 V DC

SPI-Wert nach DIN EN: 0,19 Wh/m3

Maximale Leistungsaufnahme: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W

Schutzart: IP X4

Einbaulage: waagerecht

Systemart: dezentral

Material: Kunststoff

Material Gehäuse: Kunststoff

Material Wärmetauscher: Keramik

Farbe: verkehrsweiß, ähnlich RAL 9016

Gewicht: 4,626 kg

Gewicht mit Verpackung: 5,7 kg

Filterart: Außen- und Abluftfilter

Filterklasse: ISO Coarse 45 % (G3)

Anschlussdurchmesser: 160 mm

Breite: 275 mm

Höhe: 275 mm

Tiefe: 410 mm

Breite mit Verpackung: 305 mm

Höhe mit Verpackung: 325 mm

Tiefe mit Verpackung: 490 mm

Notwendiger Mauerdurchbruch: 162 bis 182 mm

Wandstärke: 320 mm / 500 mm

Wärmebereitstellungsgrad beim

Referenzvolumenstrom nach DIN EN: 73,3 %

Notwendige Raumluftsteuerung: RLS 45 K oder RLS 45 O

Schalldruckpegel: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Abstand 1 m, Freifeldbedingungen Bewertete max.

Element-Normschallpegeldifferenz Dn,w: 37 dB

Verpackungseinheit: 1 Stück

Art der Lüftung: dezentrale Zu- und Abluft

WRG über: sonstige

Wärmebereitstellungsgrad: 73,3 %

Dimensionen

Breite: 275 mm

Höhe: 275 mm

Tiefe: 410 mm

Gewicht: 4,626 kg

Breite mit Verpackung: 305 mm

Höhe mit Verpackung: 325 mm

Tiefe mit Verpackung: 490 mm

Gewicht mit Verpackung: 5,7 kg
