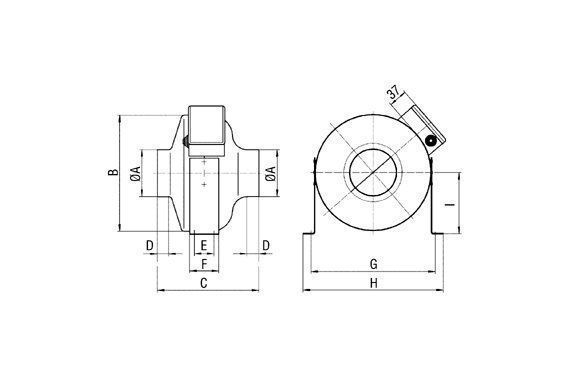

Maico ERR 16/1 Radial-Rohrventilator, 160mm

Produktinformationen "Maico ERR 16/1 Radial-Rohrventilator, 160mm"

Für den gewerblichen Einsatz: langlebig, leistungsstark und robust.

Durch direkten Einbau in Lüftungsleitungen wird die Abluft auf schnellstem Weg abtransportiert.

Flexibilität, da Einbau in jeder Lage möglich.

Sehr kompaktes, platzsparendes Gerät.

Umfangreiches Zubehör.

Radiallaufräder mit rückwärtsgekrümmten Schaufeln.

Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.

Förderrichtung:

Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor:

Außenläufer-Kondensatormotor.

Betriebskondensator anschlussfertig im Klemmenkasten.

Drehzahlsteuerbar.

Thermischer Überlastungsschutz serienmäßig.

Robuster Motor mit Kugellager, wartungsfrei.

Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise:

Einbau in jeder Lage möglich.

Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.

Elektrischer Anschluss:

Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise:

Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.

Spezifikationen:

Fördervolumen: 400 m³/h

Drehzahl: 2330 1/min

Drehzahlsteuerbar

Spannungsart: Wechselstrom

Bemessungsspannung: 230 V

Netzfrequenz: 50 Hz / 60 Hz

Nennleistung: 60 W

INenn: 0,26 A

IMax: 0,3 A

Schutzart (IP): X4

Wärmeklasse: B

Einbauort: Rohr

Einbaulage: senkrecht / waagerecht

Material Gehäuse: Stahlblech, pulverbeschichtet

Gewicht : 2,8 kg

Nennweite: 160 mm

Fördermitteltemperatur bei Nennstrom: 60 °C

Fördermitteltemperatur bei IMax: -20 bis 60 °C

Bottom of Form 1

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
