Unterputzgehäuse mit Kunststoff-Ausblasstutzen zur Aufnahme eines Ventilators ER 60 / ER 100 oder Abluftelementes Centro-M / Centro-E / Centro-H, Zweitraumanschluss rechts/links/unten möglich.
Einraumentlüftung
- Einbau in Bäder, WCs und Wohnungsküchen.
- Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe.
- Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe.
- Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich.
- Geringe Bautiefe des Unterputzgehäuses und der Abdeckung.
- Zugelassen für Ausblasrichtung nach oben, rechts oder links.
- Anschlussdurchmesser DN 75/80.
- Kunststoffteile normal entflammbar nach Klasse B 2.
- Mit Putzschutzdeckel.
- Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-7.
Zweitraumentlüftung
- Zweitraumanschluss-Set ER-ZR für die Zweitraumentlüftung.
- Im ER-UP/G-Gehäuse sind für den zusätzlichen Anschlussstutzen rechts, links und unten Sollbruchstellen eingearbeitet.
- Für die Zweitraumentlüftung einsetzbare Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 - VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RC.
- Hauptraum: 60 m3/h
- Zweitraum: 40 m3/h
Spezifikationen
Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material: Kunststoff
Gewicht: 0,5 kg
Brandschutz: nein
Ausblasrichtung: seitlich

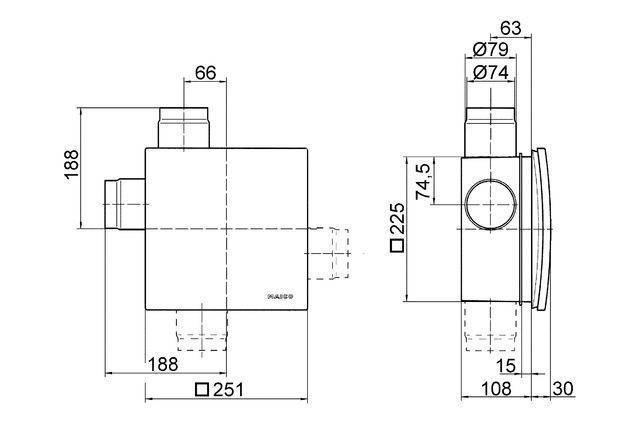

Abmessungen
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 225 mm
Höhe: 225 mm
Tiefe: 108 mm
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Ventilatorgehäuse für innenliegende Bäder und Küchen
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Maico Elektroapparate-Fabrik GmbH
Steinbeisstraße 20
78056 Villingen-Schwenningen
Deutschland
Angaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
