TCS PSU2320-0000 Zweifamilienhaus mit Außenstation und TASTA Audio

TASTA:PACK Sprechanlage für 2 Wohneinheiten

Versorgungs- und Steuergerät BVS20-SG:

· 1 TCS:BUS-Anschluss

· potentialfreier Schaltausgang (Schließer, max. Belastbarkeit 24 V DC / 1 A) für Lichtschaltautomaten

· intern geschaltete Türöffnerspannung 12 V / 50/60 Hz, max. 2 A

· max. Ausgangsstrom a-Klemme: I (a) max = 40 mA

· max. Ausgangsstrom P-Klemme: I (P) max = 60 mA

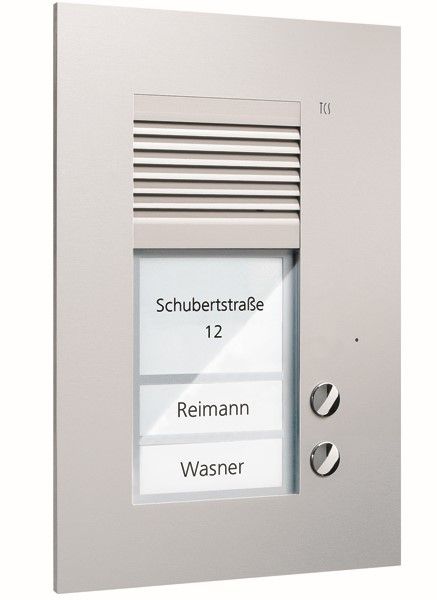

Details Außenstation PUK02/1-EN

· Unterputzmontage, UP-Kasten inklusive (40mm tief)

· Klingeltasten aus verchromtem Vollmetall

· Frontplatte 3mm

· verdeckte Öffnung win:clip zum Vandalismusschutz

· langlebige und sparsame LED-Namensfeldbeleuchtung

· Quittungston nach dem Betätigen der Klingeltasten

· für bis zu 8 Wohneinheiten

· Namensfeldgröße: Höhe von 19mm bis 53mm x Breite 62mm

· Infofeldgröße: Höhe von 19mm bis 37mm x Breite 62mm

· Metallklingeltasten mit vergoldeten, wartungsfreien Kontakten

· bruchsicheres Namensschildglas

· Lautstärke und Mikrofonempfindlichkeit sind manuell einstellbar

· steckbarer Speicher zum Austausch EEPROM

Details Innenstation ISW5010-0145

· Gezieltes Öffnen von Haustür und Etagentür

· Ambientebeleuchtung

· Signalisierung des Ruftons über LED-Anzeige oder Ambientebeleuchtung

· Signalisierung der Ruftonabstellung über LED-Anzeige

· SmartSlot als Erweiterung bestellbar

· SmartSlot und Funksignalgerät für eine zusätzliche Signalisierung des Türrufs

Außenstation: H 153 x B 104 x T 16 mm

Infofeld: 24 x 62 mm

Namensfeld: 53 x 62 mm

Spezifikationen Außenstation

Material/ Farben: Aluminium eloxiert natur (EN)

Eingangsstrom: I(a) 0,4mA I(P) 11mA im Ruhezustand

maximaler Eingangsstrom: I(Pmax) 21mA

zul. Umgebungstemperatur: -20...+50 Grad Celsius

Spezifikationen Innenstation

Verdrahtungstechnik (Anzahl Drähte): (Audio 2 oder 3 Drähte) (Video 6 Drähte)

Versorgungsspannung: 24 /26 V ± 8%

Eingangsstrom I(a):  0,16 mA im 3-Drahtbetrieb

Eingangsstrom I(P), in Ruhe in mA: 1,71 mA

Eingangsstrom I(Pmax), maximal: 6,88 mA

zusätzliche Anschlüsse: für Etagentaster (Video)

TASTA Audio: 105 x 94 x 21 (17 mit Montageplatte)

Montageempfehlung: Um die Anschlusskabel problemlos unterbringen zu können, kann hinter dem Gerät eine Unterputzdose gesetzt werden.
