Lampenkabel anschließen: So geht’s richtig
Um eine Lampe richtig anzubringen, bedarf es einiger Fachkenntnisse – vor allem, was das Anschließen der Kabel betrifft. Wir zeigen Ihnen, wie Sie einen Lampenschirm & eine Hängelampe anbringen können und worauf Sie achten müssen.
Ihre Sicherheit steht an erster Stelle!
Bitte beachten Sie, dass Arbeiten an der Elektroinstallation laut § 13 der Niederspannungsanschlussverordnung (NAV) ausschließlich von Fachleuten durchgeführt werden dürfen. Auch das Lampenkabel-Anschließen gehört dazu, genauso, wie das Anschließen eines Lichtschalters. Selbst wenn kein Bußgeld hierfür vergeben wird, müssen Sie damit rechnen, dass im Schadensfall die Versicherung nicht zahlt.

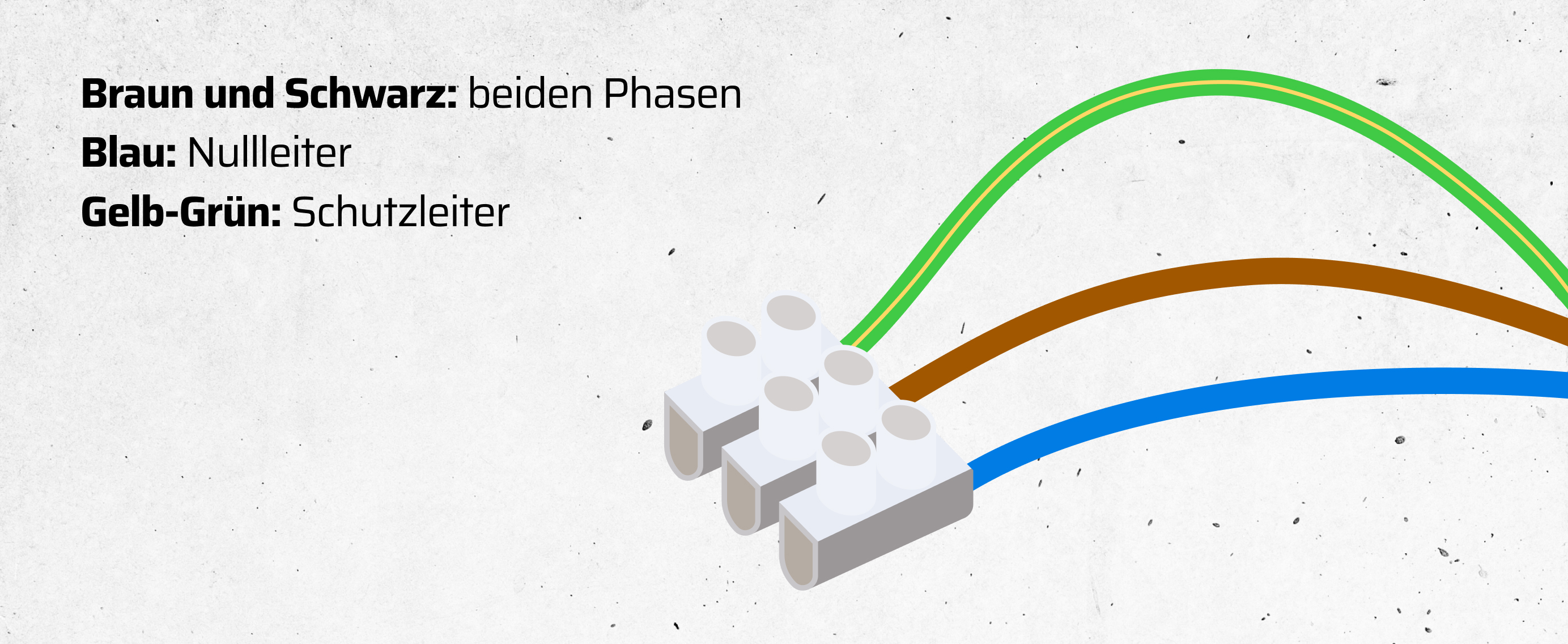

Die Farbcodierung der Kabel
Üblicherweise hängen aus der Decke drei Kabel herab: Das grün-gelbe Kabel dient als Schutzleiter (PE) oder Erdung. Das braune Kabel überträgt die Phase (L) und führt den Strom zur Leuchte. Der Nullleiter (N) ist blau und leitet den Strom von der Leuchte ab. Beachten Sie, dass wenn Sie in einem Altbau wohnen, die Farbcodierung der Kabel durchaus anders sein kann, denn diese wurden in den 1960er-Jahren geändert. Die Phase war damals schwarz, der Nullleiter grau und der Schutzleiter rot ummantelt.
Lampenschirm, Hängelampe & Co richtig anbringen
Für die Montage kleinerer Wand- und Deckenleuchten werden üblicherweise Schrauben und Dübel verwendet. Bei schwereren Hänge- oder Pendelleuchten sollten Sie Schraubhaken nutzen, damit das Gewicht nicht zu einem „Absturz“ der Lampe führt. Das Anschlusskabel wird entsprechend den Anweisungen, die oftmals beiliegen durch eine spezielle Scheibe geführt und die Deckenleuchte befestigt. Praktischerweise ist oft das notwendige Zubehör im Lieferumfang enthalten. Sie sollten dennoch vorher immer prüfen, ob der Untergrund für die jeweilige Montageart geeignet ist. Gipskarton beispielsweise benötigt spezielle Befestigungslösungen, während bei Holzdecken eine direkte Montage problemlos möglich ist.
Lampen in Rigipsdecken befestigen – ohne Dübel
Wenn Sie keine Dübel zur Hand haben, gibt es auch alternative Befestigungsmöglichkeiten, Lampen ohne Bohren & Dübel zu montieren: Beispielsweise können Sie die Leuchten mit speziellen Klebern an Wand oder Decke befestigt. Saugnapfhalterungen eignen sich für glatte Oberflächen wie Glas oder Fliesen, sind jedoch weniger geeignet für schwere oder dauerhafte Anwendungen. Klemmlampen bieten Flexibilität, indem sie an Möbeln oder Regalen angebracht werden können – ohne Löcher zu bohren.
Benötigtes Werkzeug zum Anschließen
Für das Anbringen einer Lampe benötigen Sie folgende Werkzeuge:
- Bohrmaschine mit passenden Bohrern
- Dübel und Schrauben
- Leitungssucher
- Spannungsprüfer
- Schraubendreher
- Abisolierzange
- Seitenschneider
Eine Schritt-für-Schritt-Anleitung zum Anschließen einer Lampe
Bitte beachten Sie, dass beim Anschließen einer Lampe grundsätzlich die 5 Sicherheitsregeln
der Elektrotechnik beachtet werden: 1. Freischalten, 2. Gegen Wiedereinschalten
sichern, 3. Spannungsfreiheit feststellen, 4. Erden und Kurzschließen, 5.
Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
Folgend die Schritte zum Anschließen der Lampe:
- Schalten Sie die Sicherung aus & prüfen Sie, dass auch wirklich kein Strom mehr fließt.Entfernen Sie dann den Lampenschirm und das Leuchtmittel der alten Leuchte. Lösen Sie die Schrauben der Lüsterklemme und ziehen Sie die Kabel vorsichtig heraus. Dann lösen Sie die Deckenverschraubungen, um die alte Leuchte sicher zu entfernen. Tipp: Wenn Sie unsicher sind, wohin mit der alten Leuchte, empfehlen wir Ihnen unseren Beitrag „Leuchtmittel entsorgen“.
- Mithilfe eines Leitungssuchgeräts bestimmen Sie die Position der Stromkabel. Bohren Sie Löcher für die neue Lampe in sicherem Abstand zu den Leitungen, setzen Sie Dübel ein & montieren Sie im Anschluss die Halterung.
- Entfernen Sie mit einer Abisolierzange die Isolierung der Kabelenden. Verbinden Sie die gleichfarbigen Adern in der Lüsterklemme: zuerst den Schutzleiter, dann den Neutralleiter und zuletzt die Phasenleitung. Ziehen Sie die Schrauben fest, um eine sichere Verbindung herzustellen.
- Setzen Sie das neue Leuchtmittel ein & testen Sie, ob die Lampe funktioniert, indem die Sicherung wieder einschalten. Montieren Sie die Lampe vollständig und verstecken Sie die Kabel unter dem Kabeldeckel.
Eine Leuchte mit zwei Adern anschließen
Wenn aus dem Deckenauslass in älteren Gebäuden nur zwei Adern herausragen – die Phase (L) und der Neutralleiter (N), der auch als Erdung fungiert –, sollten nur Lampen angeschlossen werden, die selbst über ausreichende Isolation verfügen. In diesem Fall wird der Schutzleiter separat in einer Klemme fixiert. Wenn Unsicherheiten bestehen, ist es ratsam, die Installation von einem Elektriker durchführen zu lassen.
LEDs ganz einfach nachrüsten
LED-Leuchten bietet eine energieeffiziente & umweltfreundliche Alternative zu herkömmlichen Leuchtmitteln. Erfahren Sie in diesem Beitrag „LED nachrüsten“, wie Sie Ihre alten Leuchten einfach & sicher auf LED-Technologie umstellen können.
Kabel zu kurz? So verlängern Sie es
In einigen Fällen ist das Kabel einfach zu kurz: Beispielsweise, wenn die Deckenleuchte im Wohnzimmer an einer anderen Stelle als in der Raummitte montiert werden soll. Sie können das Kabel aber ganz leicht verlängern. Alles, was Sie dafür benötigen, ist ein längeres, mehradriges Kabelstück als Verlängerung und eine flache Anschlussdose. Diese Dose befestigen Sie am Deckenauslass und verbinden die Kabel mit einer Lüsterklemme. Anschließend können Sie das „Verlängerungskabel“ zum neuen Montagepunkt der Leuchte führen und Ihre Hängelampe, bzw. den Lampenschirm anbringen.
