Busch-Jaeger 2112U-101 Elektronik-Potentiometer 700 W

Mit Drehbetätigung und Drehausschalter.

Zum Steuern elektronischer Vorschaltgeräte für Leuchtstofflampen mit Steuerausgang 0/1-10V DC, Steuerstrom max. 50 mA DC.

Ohne Zentralscheibe.

Für LED-Steuerung über Vorschaltgeräte

Nennleistung: 700 W

IEC 60669-2-1, British Standard EN 60669-2-1

Nicht beleuchtbar.

Für EVG mit 0/1-10 V-Steuereingang geeignet.

Zentralscheibe 2115 J-.../2115-.../6540-... verwenden.

Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren.

Bei zu hohen Einschaltströmen sind zusätzliche Relais vorzusehen.

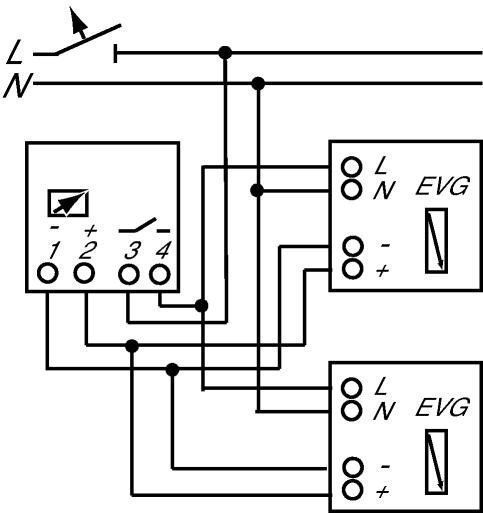

Das Elektronik-Poti Art.-Nr. 2112 U-101 wird zur Steuerung von elektronischen Vorschaltgeräten mit 0/1-10 V DC-Schnittstelle verwendet. Die Steuerspannung liefert das angeschlossene EVG. Es können mehrere EVG parallel an einem Elektronik-Poti betrieben werden (Einphasenbetrieb). Die Angaben der Hersteller über Einschalt- (230 V) und Steuerstrom (0/1-10-V) sind zu berücksichtigen. Das Elektronik-Poti verfügt über einen Dreh-Ausschalter.

Nach DIN VDE 0100 darf die geschaltete Netzspannung des EVG mit der Steuerspannung in einem Kabel verlegt werden. Die verwendeten Kabel und Leitungen müssen der höchsten vorkommenden Betriebsspannung entsprechen.

Die Montage erfolgt in einer handelsüblichen Unterputz-Schalterdose. Kabelführung: 2 Drähte für 0/1-10 V DC, 2 für 230 V-Schaltkontakt. Steuerstrom max. 50 mA DC.

Eine Integration in Wechsel- oder Kreuzschaltungen ist nicht möglich. In diesem Fall ist das Memory-Taststeuergerät Art.-Nr. 6550 U-10x einzusetzen.

Zu diesem Dimmer kombinieren Sie eine Abdeckung mit Drehknopf aus einem Busch-Jaeger-Schalterprogramm Ihrer Wahl, siehe auch unter "Zubehör"

Im Zubehör sind nicht alle Farbvarianten aufgeführt, da die Auswahl sehr groß ist.
