Gira 1002335 Abdeckrahmen 2-fach ohne Mittelsteg für flachen Einbau, Gira E2, edelstahl
Mithilfe der Gira Gerätedose kann das Schalterprogramm Gira E2 flach auf die Wand installiert werden.
Abmessungen: 87,8 x 158,9mm
Wandaufbau flach: 3,4 mm
für die senkrechte und waagerechte Montage
Rahmen 2-fach ohne Mittelsteg nur geeignet für:
Tastsensor 2, 2-fach: 1012100 im Funk-Bussystem
Tastsensor 3: 511200, 513200, 513400, 513600, 514500, im KNX/EIB-System
Wohnungsstation Aufputz Freisprechen: 1250.., 1279..
Aufputz Gong: 1200..

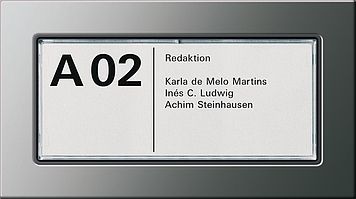

Tür-/Orientierungsschild 2-fach: 1072 00

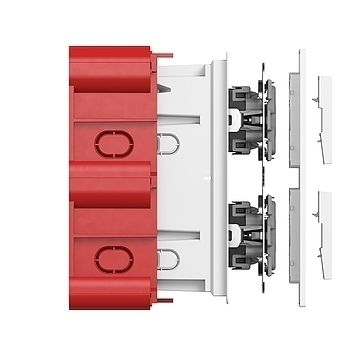

Mithilfe der Gira Gerätedose kann das Schalterprogramm Gira E2 flach auf die Wand installiert werden.
Für die Hohlwand-Montage z.B. in einem flexiblen Wandsystem lässt sich die Gerätedose direkt in die Wand versenken.
Rechteckigen Ausschnitt anfertigen (Schablone liegt bei).
E22 Gerätedose 289700 einsetzen, ausrichten und mit Krallen verschrauben (Befestigung wie bei einer marktüblichen Hohlwanddose).
Geräte und Abdeckrahmen in bekannter Weise montieren. Die Gerätedose besitzt keine Leitungsrückhaltung.
Für die Unterputz-Montage in Mauerwerk wird die Gerätedose in eine Unterputz-Dose eingesetzt und diese in die Wand eingelassen.
Rechteckigen Ausschnitt anfertigen (z.B. mit Schlitzfräse / Stemmhammer, Bohrkrone / Stemmhammer, Meißel).
Unterputz-Dose 2892 00 einsetzen, ausrichten und z.B. mit Gips fixieren.
Putzschutz einsetzen (liegt der Unterputz-Dose bei).
Verputzen der Wand.
Herausnehmen des Putzschutzes und Freischneiden der Öffnung.
Gerätedose einsetzen, ausrichten und mit Krallen verschrauben (Befestigung wie bei einer marktüblichen Hohlwanddose).
Geräte und Abdeckrahmen in bekannter Weise montieren. Die Gerätedose besitzt keine Leitungsrückhaltung.
