Beschreibung
ABL Wallbox eMH1 - Die Wallbox für Ihr zu Hause
- Kompaktes, formschönes Gehäuse aus ABS-Kunststoff nach Schutzart IP54 (lackiert nach RAL 9005)
- Mit abschließbarer Frontblende aus UV-beständigem ASA-Kunststoff (lackiert nach RAL 9006)
- Mit integriertem FI-Schutzschalter
- Geeignet für Gruppenlösungen
- Einrichtung und Parametrisierung über interne RS485-Schnittstelle
- Personenschutz durch Welding Detection
- zusätzlich integrierte DC-Fehlerstromerkennung
- Anpassung der Ladeleistung durch integrierte Temperaturüberwachung und Phasenstrommessung
- Darstellung des Betriebszustandes oder etwaiger Fehlerzustände über LED-Anzeigen auf der Gehäuseoberseite
- Anschlussfertig montiert und einzelstückgeprüft.
Spezifikationen
Spannungsversorgung: 400 V, 16 A / 50 Hz
Netzanschluss für Zuleitung: 5 x 6 mm²
Vorsicherung / LS-Schalter: bauseits erforderlich (16 A, C-Charakteristik)
Anschlusstechnik: Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2
Kabellänge: 6,35 m
Ladeleistung: 11 kW
FI-Schutzschalter / RCCB: FI-Schutzschalter, Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Installationsschütz: 4-polig (Schaltung des Ladevorgangs)
Ladecontroller: EVCC2
Anzeige: LEDs für Betriebszustand, Fehler und RFID-Status
Schnittstelle: RS485
Schutzklasse: I
Überspannungskategorie: III
Umgebungstemperatur: -30 bis 50°C (Betrieb)
Luftfeuchte, relativ: 5 bis 95% (nicht kondensierend)

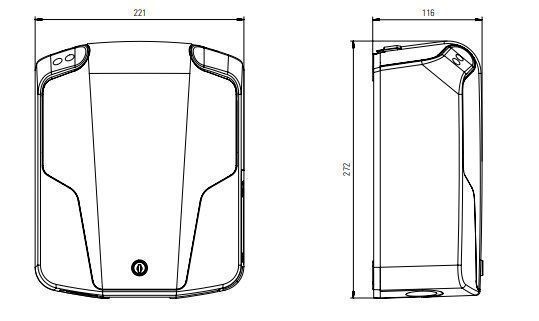

Abmessungen
Höhe: 272,00mm
Breite: 221,00mm
Tiefe: 116,00mm
Im Lieferumfang enthalten: Gedruckte Montageanleitung, zwei Schlüssel für die Blende, Montageset sowie Bohrschablone zur Montage
Bitte beachten Sie, dass der Hersteller seine Produktion umgestellt hat und es daher in vereinzelten Fällen zu unterschiedlichen Coverfarben kommen kann. Die Version 2022 wird zukünftig in schwarz geliefert.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
