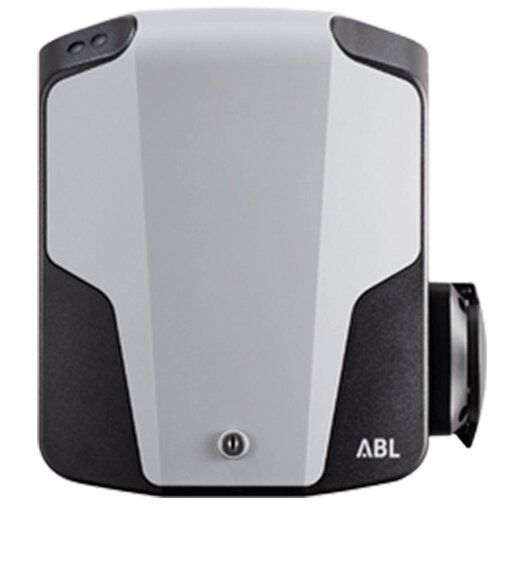

ABL 1W2221 Wallbox eMH1, 22kW, mit Ladesteckdose Typ 2
Beschreibung
Ladestation zur Wandmontage mit integrierter Ladesteckdose Typ 2 mit Verriegelung gem. IEC62196-2 zum Anschluss optional erhältlicher Ladekabel.
Kompaktes, formschönes Gehäuse aus ABS-Kunststoff nach Schutzart IP54, für die geschützte Installation im Außenbereich und in Innenräumen. Mit abschließbarer Frontblende aus UV-beständigem ASA-Kunststoff für den beschränkten Zugang zum integrierten FI-Schutzschalter.
Spezifikationen
Spannungsversorgung: 400V, 32A / 50Hz
Netzanschluss für Zuleitung: 5 x 6mm²
Vorsicherung / LS-Schalter: bauseits erforderlich (32A, C-Charakteristik)
Anschlusstechnik: Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2, ca. 6,35m
Ladeleistung: 22 kW
RCCB: FI-Schutzschalter, Typ A, 30 mA
DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA
Installationsschütz: 4-polig (Schaltung des Ladevorgangs)
Welding Detection: Auslösung bei Verschweißung des Schützes
Temperaturüberwachung: Gestuftes Absenken des Ladestroms bei Überhitzung
Ladecontroller: EVCC2
Anzeige: LEDs für Betriebszustand, Fehler und RFID-Status
Schnittstelle: RS485
Schutzklasse: I
Schutzart IP54
Überspannungskategorie: III
Umgebungstemperatur: -30 bis 85°C (Lagerung), -30 bis 50°C (Betrieb)
Luftfeuchte, relativ: 5 bis 95% (nicht kondensierend)
Gedruckte Montageanleitung, zwei Schlüssel für die Blende, Montageset sowie Bohrschablone zur Montage im Lieferumfang enthalten.
Anschlussfertig montiert und einzelstückgeprüft!
Bitte beachten Sie, dass der Hersteller seine Produktion umgestellt hat und es daher in vereinzelten Fällen zu unterschiedlichen Coverfarben kommen kann. Die Version 2022 wird zukünftig in schwarz geliefert.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Downloads
ABL 1W2221 Wallbox eMH1, 22kW, mit Ladesteckdose Typ 2
383,43 €*
