ABB SA/S4.16.5.2 Schaltaktor, 4-fach, 16 A, C-Last, REG
Der Schaltaktor ist ein Reiheneinbaugerät improM-Design. Das Gerät ist für den Einbau in Elektroverteilern und Kleingehäusen zur Schnellbefestigung auf einer Tragschiene von 35mm konzipiert (nach DIN EN 60715).
Das Gerät besitzt voneinander unabhängige Schaltrelais, mit denen folgende Funktionen realisiert werden können:
- Schaltung von elektrischen Verbrauchern (Wechsel- oder Drehstrom)
Das Gerät wird über den ABB i-bus® KNX mit Busspannung versorgt. Die Verbindung zum
ABB i-bus® KNX erfolgt über die Busanschlussklemme.
Die Verbraucher werden an den Ausgängen über Schraubklemmen angeschlossen (Klemmenbezeichnung
auf dem Gehäuse).
Die Ausgänge können manuell über Schaltknebel geschaltet werden.
Spezifikationen
KNX-Busspannung: 21…32V DC
Stromaufnahme, Bus: < 12mA
Leistungsaufnahme: maximal 250mW
Schutzart: IP 20

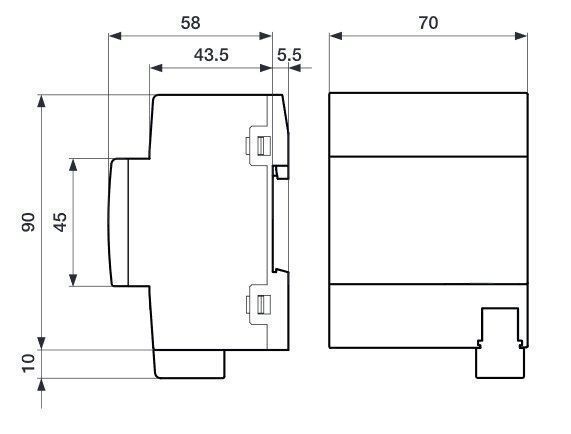

Dimensionen
90 x 70 x 63,5mm
Einbautiefe in 63,5mm
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Bussystem-Schaltaktor
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
ABB
Affolternstrasse 44
CH-8050 Zürich
Schweiz
Angaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
ABB SA/S4.16.5.2 Schaltaktor, 4-fach, 16 A, C-Last, REG
269,67 €*
