ABB SAH/S16.6.7.1 Schalt-/Jalousieaktor, 16-fach, 6 A, REG
Beschreibung
Der Schalt-/Jalousieaktor ist ein Reiheneinbaugerät im proM-Design. Das Gerät ist für den Einbauin Elektroverteilern und Kleingehäusen zur Schnellbefestigung auf einer Tragschiene von 35mm konzipiert (nach DIN EN 60715).
Das Gerät besitzt voneinander unabhängige Schaltrelais, mit denen folgende Funktionen realisiert werden können:
- Schaltung von elektrischen Verbrauchern (einzeln)
- Ansteuerung von 230 V AC Rollladen- und Jalousie-Antrieben (paarweise)
Das Gerät besitzt keine elektromechanisch gegeneinander verriegelten Ausgangskontakte. Das Gerät wird über den ABB i-bus® KNX mit Busspannung versorgt. Die Verbindung zum ABB i-bus® KNX erfolgt über die Busanschlussklemme. Die Verbraucher werden an den Ausgängen über Schraubklemmen angeschlossen (Klemmenbezeichnung auf dem Gehäuse).
Die Betriebsart Manuelle Bedienung ermöglichteine Vor-Ort-Bedienung des Geräts über eine Folientastatur.
Spezifikationen
Schutzart: IP 20
Busspannung: 21 ... 32V DC
Stromaufnahme, Bus: < 12mA

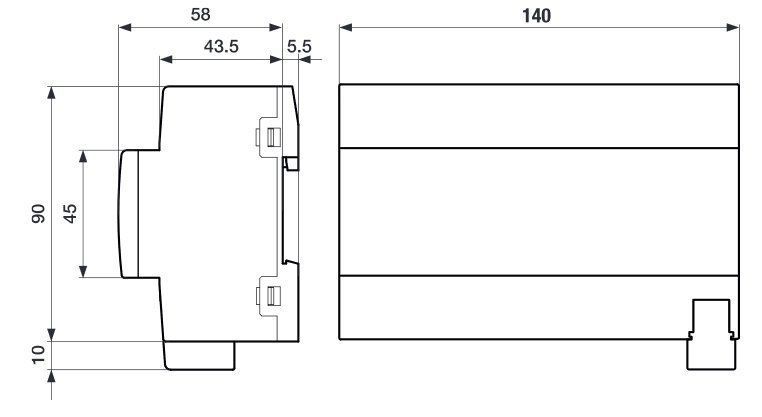

Dimensionen
90 × 140 × 63,5mm
Einbautiefe 63,5mm
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
ABB SAH/S16.6.7.1 Schalt-/Jalousieaktor, 16-fach, 6 A, REG
455,62 €*
