ABB DG/S2.64.1.1 DALI-Gateway, Basic, 2-fach, REG
Zum Ansteuern von DALI-Teilnehmer über ABB i-bus®. Ein DALI Ausgang für max. 2x64 DALI Teilnehmer. Die DALI Spannungsversorgung ist integriert. Die Ansteuerung kann pro DALI Teilnehmer (2x64), über Gruppen (2x16), gemeinsam im Broadcast oder über Szenen (2x16) erfolgen.
Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. DALI Notlichtkonverter (2x64) nach EN 62386-202 werden unterstützt. Über den Notlichtkonverter kann der Funktionstest und -Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden. Slave-, Treppenlicht-, Sperren- und Zwangsführung- Funktion sind integriert. Die DALI Telegrammrate ist veränderbar.
Für eine individuelle Umadressierung der DALI-Teilnehmer oder Gruppenzuordnung steht ein separates Diagnose- und Inbetriebnahme-Tool, ABB i-bus Tool zur Verfügung.
Spezifikationen
Gateway-Betriebsspannung: 100 - 240 V AC
Stromaufnahme: maximal 48 mA
Leistungsaufnahme: maximal 210mW
Anzahl DALI-Betriebsgeräte: maximal 64 pro Ausgang
Schutzart: IP 20
Schutzklasse: II

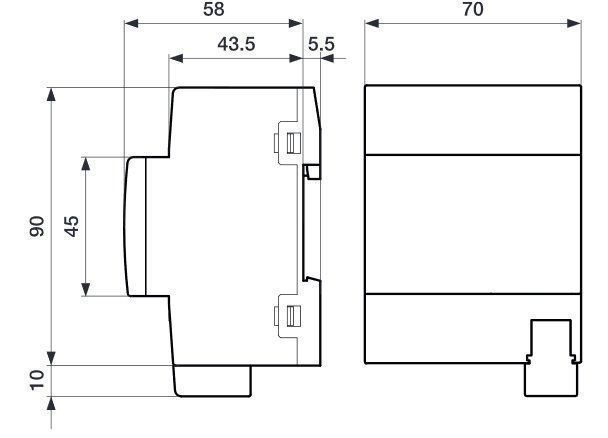

Abmessungen
90 x 70 x 63,5mm
Einbautiefe in 68mm
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Bussystem-Systemschnittstelle/Medien-Gateway
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
ABB
Affolternstrasse 44
CH-8050 Zürich
Schweiz
Angaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
ABB DG/S2.64.1.1 DALI-Gateway, Basic, 2-fach, REG
479,39 €*
