ABB DG/S2.64.5.1 DALI-Gateway, Premium, 2-fach, REG
Zur Steuerung von DALI-Geräten über den ABB i-bus KNX. Zwei DALI-Ausgänge für 2x64 DALI-Slaves. DALI Netzteil ist integriert. Die Steuerung und Statusrückmeldung erfolgt über KNX pro DALI-Slave (2x64), mit Leuchtengruppen (2x16), gemeinsam im Broadcast oder pro Szene (2x16). DALI-Geräte vom Typ DT2 (autarker Notlichtkonverter nach EN 62386-202) und Typ DT8 (Farbtemperatur Tc/Tunable White nach EN 62386-209) werden unterstützt. Es stehen umfangreiche Fehler- und Fehlermeldungen zur Verfügung.
Mit Hilfe von KNX und DT2 Konvertern können verschiedene Notfalltests (z. B. Funktions- und Dauertest) ausgelöst werden, die Testergebnisse werden zurück an KNX übertragen.
Mit DT8-Geräten können Dim2Warm, HCL und Farbtemperatur setzen und dimmen eingestellt werden. Slave-, Treppen-, Zwangs-, Sperr- und Szenenfunktion sind integriert. Feedback wird gesendet. Die DALI-Telegrammrate ist veränderbar.
Für die Diagnose und individuelle Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Software-Tool zur Verfügung.
Spezifikationen
Gateway-Betriebsspannung: 100 - 240 V AC
Stromaufnahme: maximal 48 mA
Leistungsaufnahme: maximal 210mW
Schutzart: IP 20
Schutzklasse: II

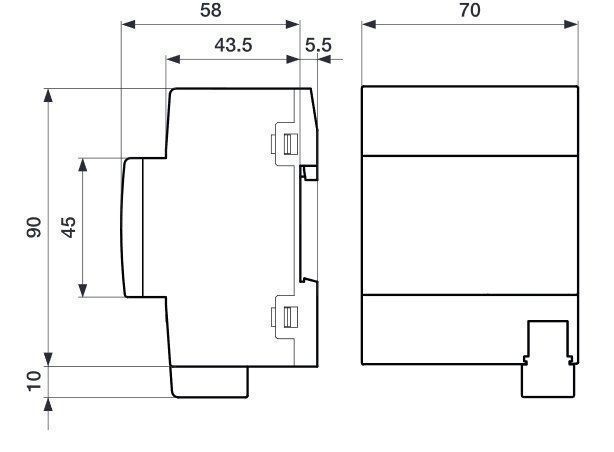

Abmessungen
90 x 70 x 63,5mm
Einbautiefe in 68mm
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Produktart
Bussystem-Systemschnittstelle/Medien-Gateway
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
ABB
Affolternstrasse 44
CH-8050 Zürich
Schweiz
Angaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
ABB DG/S2.64.5.1 DALI-Gateway, Premium, 2-fach, REG
501,66 €*
