Eltako FUD14 Universal-Dimmschalter LED/ESL bis 400W

Beschreibung

Produktinformationen "Eltako FUD14 Universal-Dimmschalter LED/ESL bis 400W"

Universal-Dimmschalter, Power MOSFET bis 400W.

Automatische Lampenerkennung

Bidirektional.

Stand-by-Verlust nur 0,3 Watt.

Mindesthelligkeit und Dimmgeschwindigkeit einstellbar.

Mit Kinderzimmer-, Schlummer- und Lichtweckerschaltung.

Zusätzlich mit Lichtszenensteuerung und Konstantlichtregelung.

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.

1 Teilungseinheit = 18 mm breit, 58 mm tief.

Im Lieferumfang enthalten sind ein Distanz stück DS14, 1 kurze Steckbrücke 1 TE (bis 200W Belastung) und 1 lange Steck brücke 1,5 TE (ab 200W Belastung mit DS14 auf der linken Seite).

Universal-Dimmschalter für Lampen bis 400 W, abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL und dimmbare 230 V-LED-Lampen zusätzlich abhängig von der Lampenelektronik.

Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung.

Schaltspannung 230 V.

Keine Mindestlast erforderlich.

Die eingestellte Helligkeits stufe bleibt beim Ausschalten gespeichert (Memory).

Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet.

Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung.

Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke.

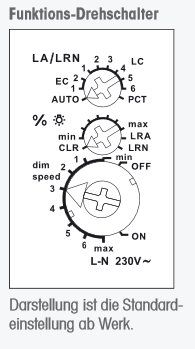

Der obere Drehschalter LA/LRN wird zunächst zum Einlernen benötigt und legt im Betrieb fest, ob die automatische Lampenerkennung wirken soll oder spezielle Comfort-Stellungen.

Lichtszenensteuerung, Konstantlichtregelung, Lichtweckschaltung, Kinderzimmerschaltung und Schlummerschaltung gemäß Bedienungsanleitung.

Hinweis:

Die Aktoren der Baureihe 14 können nur mit einem Antennenmodul FAM14 betrieben werden. Das bidirektionale Antennenmodul empfängt die Funktelegramme in seinem Empfangsbereich und speist diese in den RS485-Bus ein.

Bestätigungstelegramme der Aktoren werden in das Funknetz gesendet. Das Antennenmodul enthält ein Schaltnetzteil zur 12 V-DC-Versorgung der Buskomponenten.

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
