Eltako FMS14 Multifunktions-Funk- Schaltrelais, 2 Kanäle

Beschreibung

Produktinformationen "Eltako FMS14 Multifunktions-Funk- Schaltrelais, 2 Kanäle"

Anschluss an den Eltako-RS485-Bus

Multifunktions-Stromstoß-Schaltrelais

1+1 Schließer potenzialfrei 16A/250V AC,

Glühlampen 2000W,

mit DX-Technologie.

Bidirektional.

Stand-by-Verlust nur 0,1-0,6 Watt.

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.

Querverdrahtung Bus und Stromversorgung mit Steckbrücke.

Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1Watt.

Maximalstrom als Summe über beide Kontakte 16 A bei 230 V. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet.

Sind die 2 Relais des FMS14 eingeschaltet, werden 0,6 Watt benötigt.

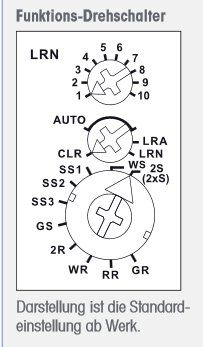

Mit dem oberen und dem mittleren Drehschalter werden die Sensoren eingelernt. Für den Normalbetrieb werden der mittlere Drehschalter anschließend auf AUTO und der untere

Drehschalter auf die gewünschte Funktion gestellt.

Hinweis:

Die Aktoren der Baureihe 14 können nur mit einem Antennenmodul FAM14 betrieben werden. Das bidirektionale Antennenmodul empfängt die Funktelegramme in seinem Empfangsbereich und speist diese in den RS485-Bus ein.

Bestätigungstelegramme der Aktoren werden in das Funknetz gesendet. Das Antennenmodul enthält ein Schaltnetzteil zur 12 V-DC-Versorgung der Buskomponenten.

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
