Eltako FSR14-4X Funk-Schaltrelais 4A/250V, 4 Kanäle

Beschreibung

Produktinformationen "Eltako FSR14-4X Funk-Schaltrelais 4A/250V, 4 Kanäle"

Anschluss an den Eltako-RS485-Bus

Stromstoß-Schaltrelais mit 4 Kanälen

je 1 Schließer 4A/250V AC,

potentialgetrennt von der Versorgungsspannung, Glühlampen 1000W, mit DXTechnologie.

Bidirektional.

Stand-by-Verlust nur 0,1Watt.

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.

Quer verdrahtung Bus und Stromversorgung mit Steckbrücke.

Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N1) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1Watt. Sind alle 4 Relais des FSR14-4x eingeschaltet, werden 0,7 Watt benötigt.

Sind alle 4 Relais des FSR14-4x eingeschaltet, werden 0,7 Watt benötigt. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet.

Die Kanäle können unabhängig voneinander als ES- und/oder ER-Kanal eingelernt werden.

Szenen-Steuerung: Mit einem der vier Steuersignale eines als Szenentaster eingelernten Tasters mit Doppelwippe können mehrere Kanäle eines oder mehrerer FSR14-4x zu je einer Szene ein- bzw. ausgeschaltet werden.

Zentralbefehle am PC werden mit der Gebäudefunk-Visualisierungs- und Steuerungs-Software GFVS gesendet. Hierzu am PC einen oder mehrere FSR14-4x einlernen.

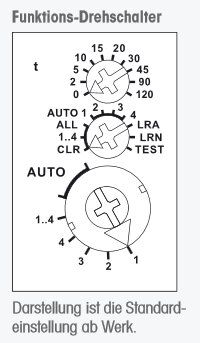

Mit den Drehschaltern werden die Taster eingelernt und gegebenenfalls die 4 Kanäle getestet.

Hinweis:

Die Aktoren der Baureihe 14 können nur mit einem Antennenmodul FAM14 betrieben werden. Das bidirektionale Antennenmodul empfängt die Funktelegramme in seinem Empfangsbereich und speist diese in den RS485-Bus ein.

Bestätigungstelegramme der Aktoren werden in das Funknetz gesendet. Das Antennenmodul enthält ein Schaltnetzteil zur 12 V-DC-Versorgung der Buskomponenten.

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
